MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
DALI’ pag. 10
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ S.p.A. -
Riproduzione vietata

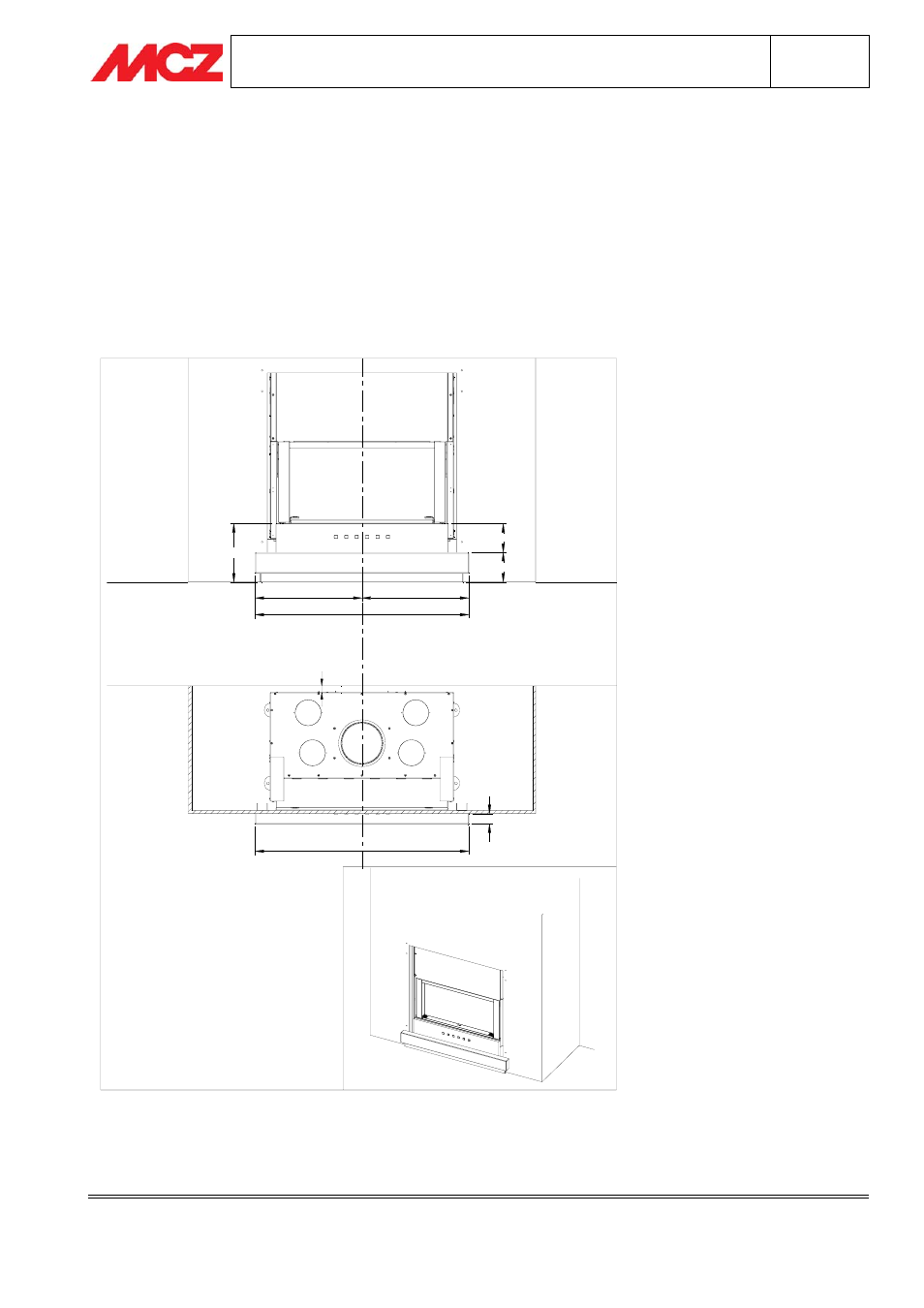

3.4. FASE 3 - MONTAGGIO CORNICE INFERIORE (elemento 1)
Posizionare la Cornice Inferiore (elemento 1) in appoggio alla controparete, centrata con l’asse del termocamino
Forma98 (=asse del rivestimento Dalì) ed a 5 mm (di profondità) dallo stesso. Forare (qualora non fosse già
stato fatto nella fase precedente) in corrispondenza delle barre filettate M6 e fissare l’elemento utilizzando la
viteria in dotazione, rosette e dadi: per una maggiore sicurezza, si consiglia di impiegare n.°2 dadi per ciascuna
barra filettata (dado e controdado).
La Cornice Inferiore deve risultare aderente alla controparete, a squadra e a livello.
MURO PERIMETRALE
DISTANZA DI
SICUREZZA
MURO PERIMETRALE
1230
= =
170
165
335
60
1230
