TERMOCAMINO FORMA PURO Capitolo 4
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
19
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
4.2.1. Convezione naturale (VN)
Se si adotta questo sistema l’installatore dovrà rimuovere i
semitranci posti nei fianchi e sulla schiena del monoblocco (come
rappresentato in figura 1) al fine di facilitare lo scambio termico e la
circolazione dell’aria.
I semitranci superiori hanno forma circolare Ø 150 mm e ne vanno
aperti e canalizzati almeno due per una corretta diffusione dell’aria
calda .
Per aprire i semitranci è sufficiente battere con un martello di gomma
sui semitranci già pretagliati e rimuoverli dal monoblocco.
4.2.2. Convezione forzata (COMFORT AIR)
Se si adotta questo sistema, acquistare il Kit Comfort Air opzionale e
seguire quando specificato nelle paragrafo 5.3. “Installazione kit
comfort air”.
4.3. SBLOCCAGGIO CONTRAPPESI
Il termocamino viene consegnato con i contrappesi di scorrimento
bloccati per evitare che nel trasporto e nel posizionamento ci siano dei
contraccolpi pericolosi che potrebbero danneggiare sia le parti
interessate allo scorrimento sia alla porta e al vetroceramico.
Per sbloccare i contrappesi e quindi l’anta, rimuovere le viti come
indicato in figura 2 da entrambi i lati del termocamino.
Togliere le viti fissaggio contrappesi solo dopo aver
posizionato il termocamino e per controllare che il
vetro sia integro.
NON MUOVERE NE SPOSTARE IL TERMOCAMINO
SENZA LE VITI DI FISSAGGIO CONTRAPPESI.
I danni provocati dalla inosservanza di questa regola
sono a carico del cliente o chi per esso.
4.4. POSIZIONAMENTO
Il termocamino FORMA PURO può essere posizionato sia ad angolo sia
a parete. Si può personalizzare con i rivestimenti MCZ oppure costruirli
in opera con materiali resistenti alle alte temperature.
I termocamini sono dei monoblocchi autoportanti che semplificano la
posa in opera e che non necessitano di nessun sostegno integrativo.
Per rendere più agevole lo spostamento del monoblocco fino al punto in
cui deve essere installato, MCZ fornisce in dotazione quattro ruote
girevoli che, una volta montate, rendono comodo e poco faticoso lo
spostamento del termocamino.
Le quattro ruote che troverete all’interno della bocca fuoco insieme al
resto delle dotazioni, vanno montate nei fori predisposti, dislocati vicino
ai fori per il montaggio dei piedini di regolazione (figura 3b). Una volta
posizionato il termocamino le ruote devono essere sollevate da terra o
rimosse, in modo che il monoblocco sia stabile sul pavimento.
Valutare sempre le condizioni statiche del piano su cui
graviterà il peso e lasciare sempre minimo 5 cm di vuoto d’aria
tra caminetto e pareti.
Figura 3a – Distanze del monoblocco dalle
pareti e dal rivestimento

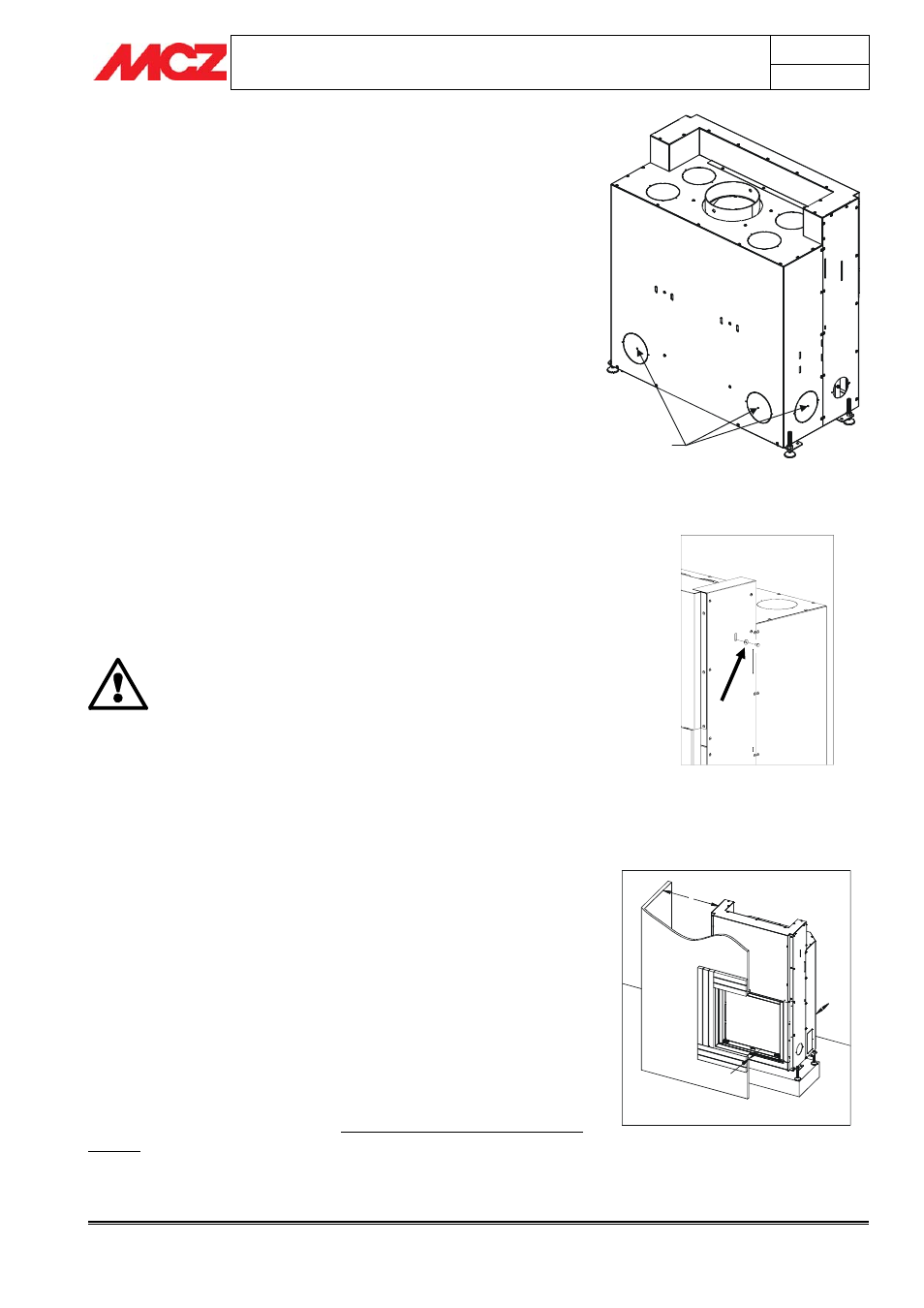

Figura 1 – Semitranci linea forma
Semitranci
Ø150
Figura 2 – Vite di bloccaggio dei contrappesi
5 cm
min.
5 cm
min.
1 cm
