34
6-COLLEGAMENTO IDRAULICO
COLLEGAMENTO IDRAULICO
IMPORTANTE!
Il collegamento della stufa all’impianto idraulico deve essere realizzato ESCLUSIVAMENTE da personale specializzato
e che possa eseguire l’installazione a perfetta regola d’arte e rispettando le disposizioni vigenti nel Paese di
installazione.
La ditta declina ogni responsabilità in caso di danni a cose o persone o in caso di mancato funzionamento, nel caso
in cui non venga rispettata la sopraindicata avvertenza

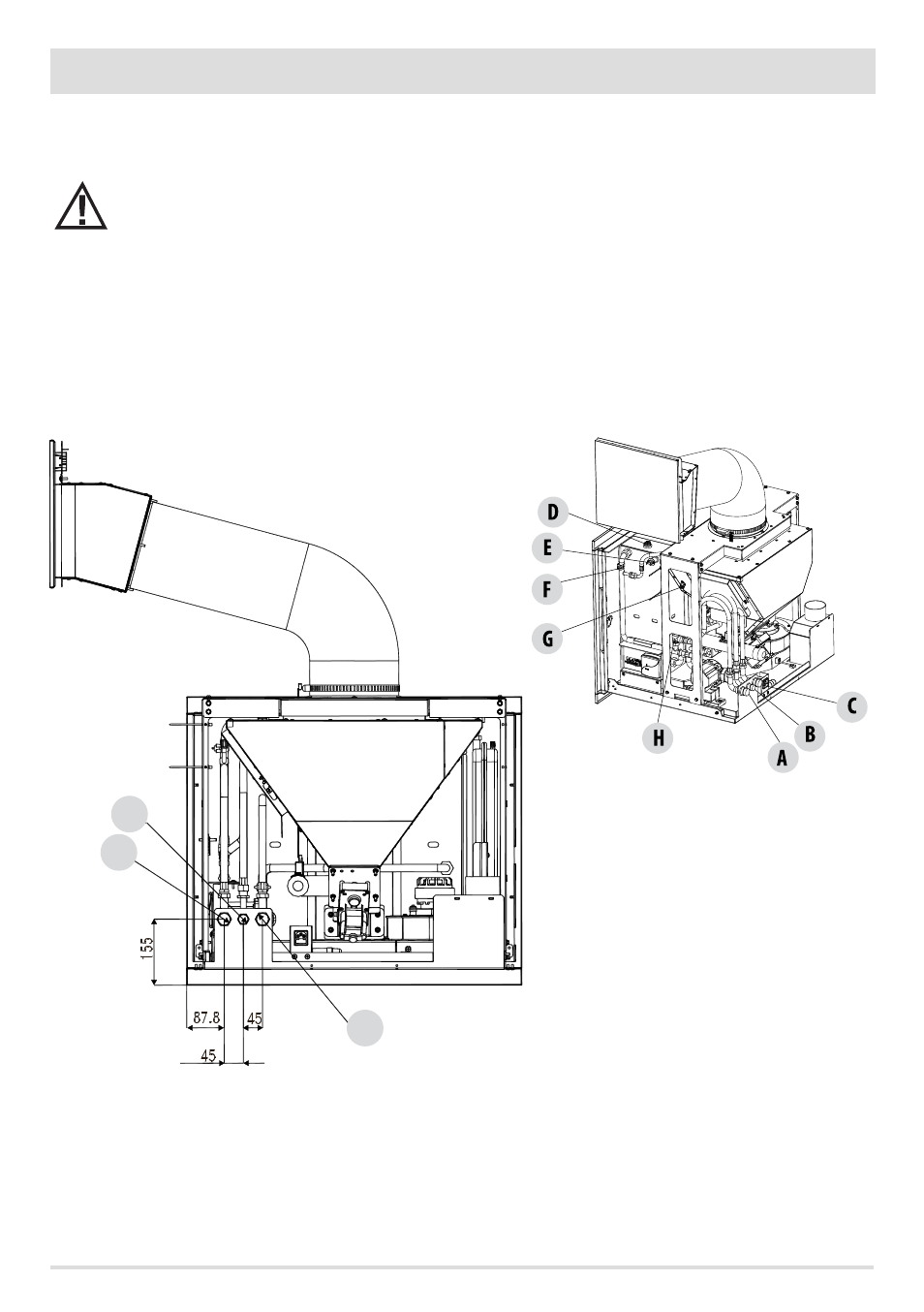

SCHEMA ALLACCIAMENTO
A = MANDATA CALDAIA 3/4”M
B = SCARICO CALDAIA 1/2”M
C = RITORNO CALDAIA 3/4” M
A = MANDATA CALDAIA
B = SCARICO CALDAIA
C = RITORNO CALDAIA
D = SFIATO
E = TERMOPROTETTORE KLIXON 95°C
F = SONDA TEMPERATURA H
2
O
G = TERMOPROTETTORE KLIXON 110°C
H = VALVOLA DI SICUREZZA 3 BAR 1/2”
