5-INSTALLAZIONE E MONTAGGIO
Servizio Tecnico - Diritti riservati - Riproduzione vietata
Prestare la massima attenzione quando si movimentano i pannelli collegati ai relativi cavi.
I cavi devono rimanere in zone lontane dal calore o in zone dove non possono essere danneggiati dall’eventuale
estrazione del prodotto.
Per un corretto funzionamento far passare il cavo flat e il cavo dell’interruttore lontani tra loro, con percorsi diversi.
Non forzare in nessuna caso l’inserimento del connettore.
Non piegare e/o attorcigliare i cavi.
Non modificare i connettori o i cablaggi o i supporti dei pannelli.

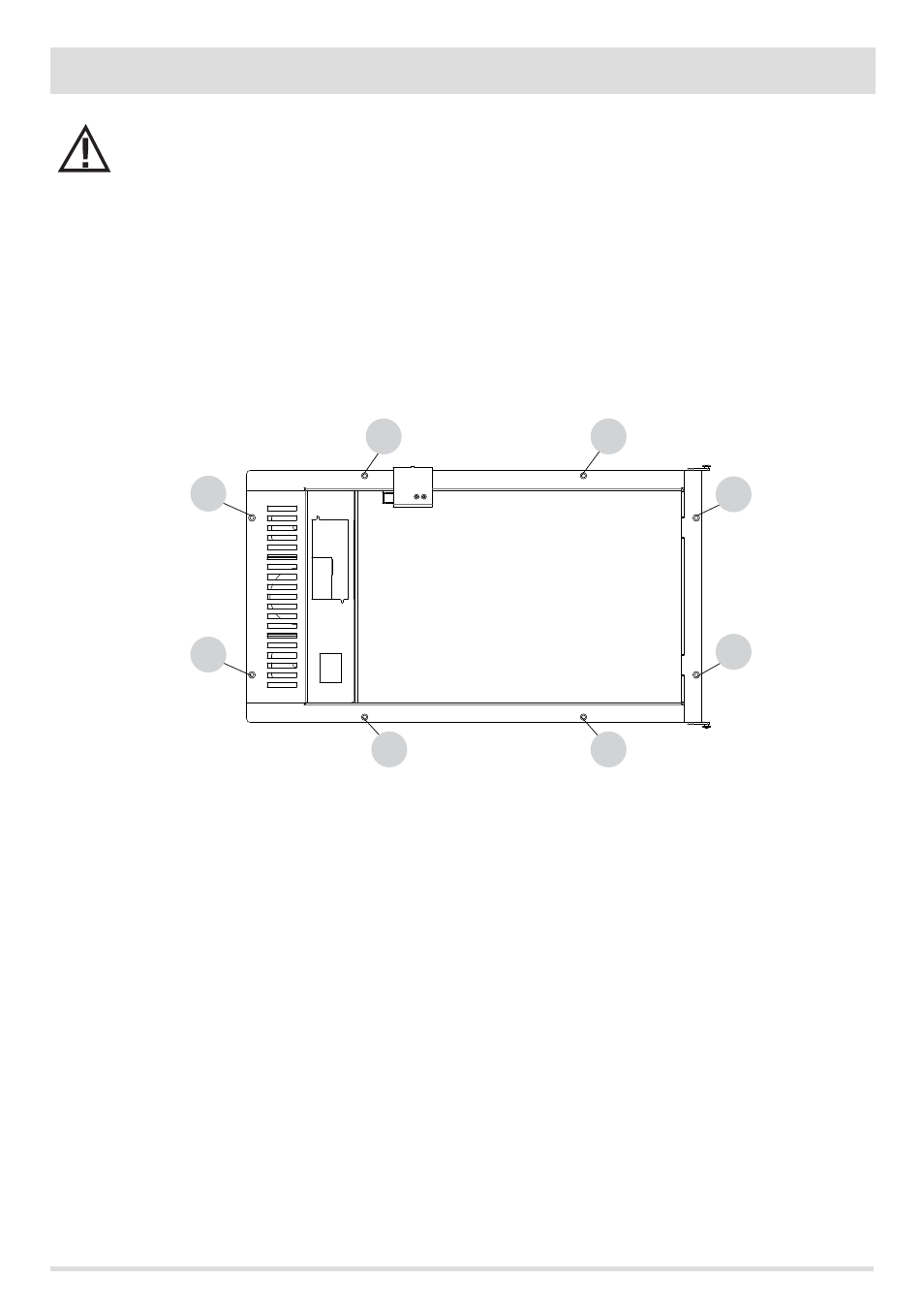

MONTAGGIO SPORTELLO
Una volta eseguito il cablaggio elettrico, prima di fissare definitivamente lo sportello della cappa, eseguire una prova di funzionamento.
Se il test ha dato esito positivo fissare lo sportello alla cappa mediante quattro viti, usufruendo dei quattro fori presenti sul telaio dello
sportello stesso marcati con la lettera (B).
I fori marcati sui profili orizzontali dello sportello (A) servono invece a fissare il telaio dello sportello al telaio dello scivolo per fissare
definitivamente i due elementi racchiudendo nel mezzo la parete della cappa.
Preventivamente sulla cappa è necessario eseguire un foro rettangolare ad una altezza determinata da come è stato installato il supporto
opzionale o da come è stata realizzato il rialzo in muratura.
APERTURA/CHIUSURA DELLO SPORTELLO PELLET
Lo sportello è provvisto di una chiusura a pressione e pertanto è completamente privo di maniglie o impugnature.
Per aprire o chiudere la portina, premerla in corrispondenza dello spigolo in alto a sinistra. Con la semplice pressione questa si aggance-
rà o sgancerà dal dispositivo di chiusura posto sul telaio dello sportello.
