5-INSTALLAZIONE E MONTAGGIO
COLLEGAMENTO ELETTRICO DEI VENTILATORI
Nel kit in dotazione vengono forniti 2 cavi siliconici lunghi 2,5 metri per il cablaggio dei ventilatori. Iniziare cablando come segue:
Nella posizione 2 collegare il filo giallo/verde mentre nella posizione 1 collegare i restanti due fili (non ha importanza la sequenza dei
colori perché i ventilatori non hanno una polarizzazione) (fig.7).
Avvitato al montante della struttura, nella parte alta, si trova la morsettiera in cui si dovranno cablare i cavi del ventilatore (fig.8).
Collegare i due cavi di messa a terra dei ventilatori nel primo morsetto a sinistra (T). Collegare i rimanenti due cavi provenienti dal
ventilatore di SX con i morsetti cablati con i cavi bianchi (B). Collegare i rimanenti due cavi provenienti dal ventilatore di DX con i morsetti
cablati con i cavi viola (V).
IMPORTANTE!
Il cavo per il collegamento del ventilatore è in materiale siliconico per sopportare le alte temperature. In caso di
prolungamenti del cavo (oltre i 2,5 m) e comunque in ogni occasione, accertarsi che il cavo non vada a contatto con
le parti calde del monoblocco, e dei tubi di raccordo dell’aria all’interno del rivestimento o della struttura.

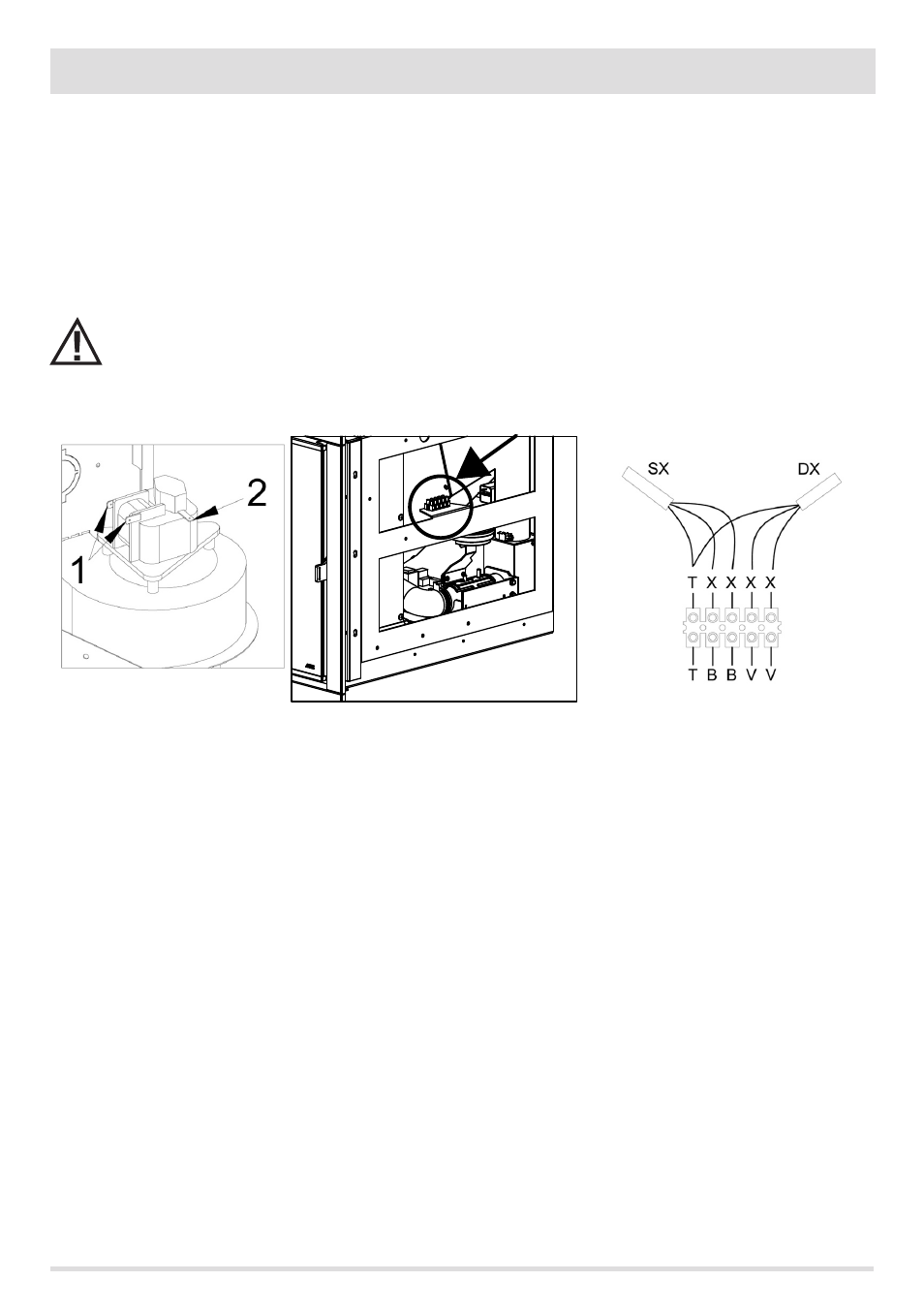

FIGURA 7– POSIZIONE MORSETTI VENTILATORI FIGURA 8– POSIZIONE CAVI SULLA MORSETTIERA FIGURA 7– POSIZIONE MORSETTIERA
