50 MIN.
590
431
800 MAX
705 MIN
800 MAX
705 MIN
24
5-INSTALLAZIONE E MONTAGGIO
FISSAGGIO AL BASAMENTO DELL’INSERTO
E’ obbligatorio ancorare il prodotto a un piano perchè durante le operazioni di manutenzione annuale da parte del tecnico autorizzato,
la camera di combustione può essere sfilata dalla sua sede mediante l’ausilio di due guide estensibili.
Per fissare l’inserto procedere come segue:

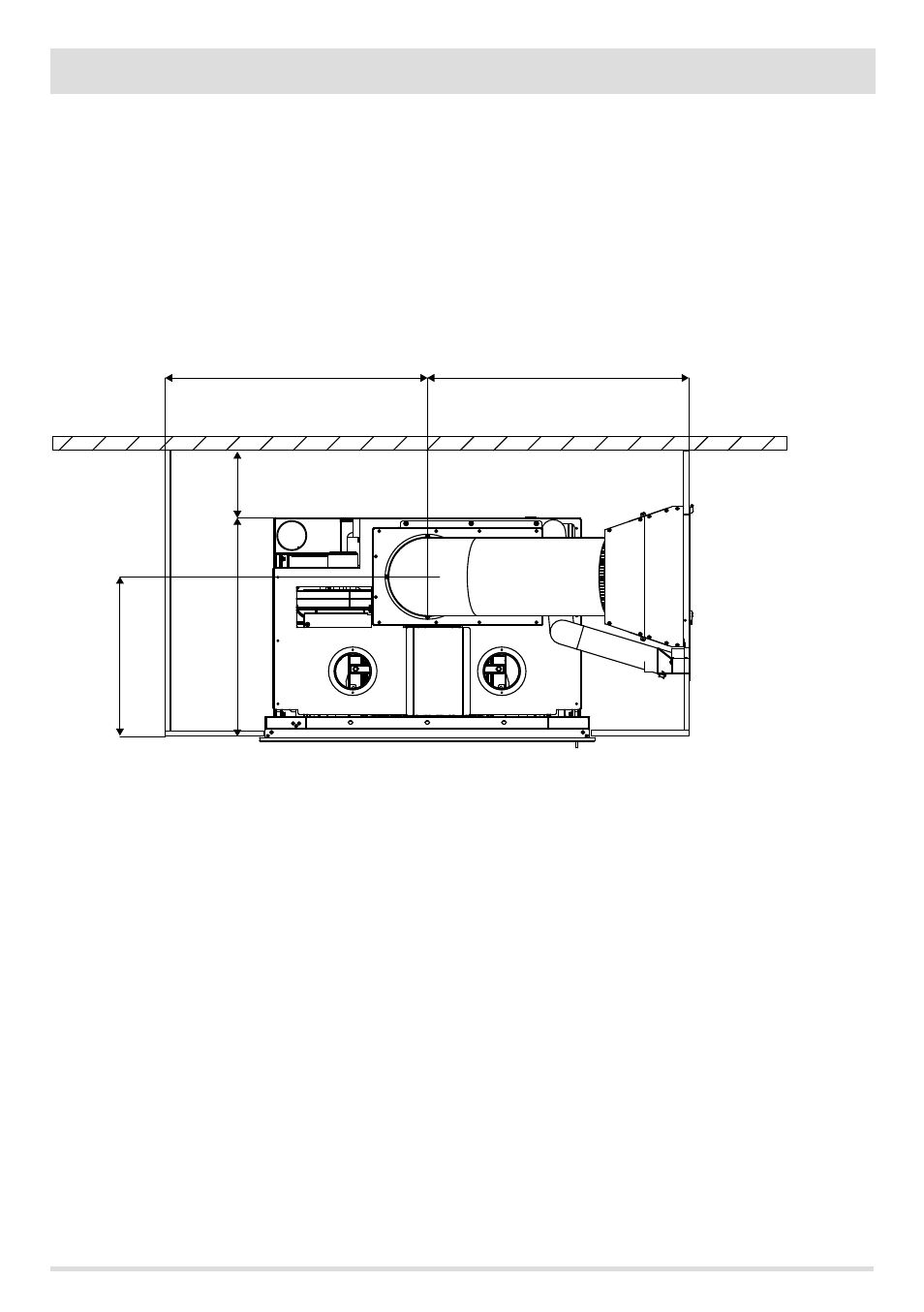

• La profondità dell’inserto dall’interno della cornice è di 590 mm.
• La distanza di sicurezza da materiale combustibile è di 50 mm
• Se si desidera installare il prodotto con il caricamento pellet frontale è sufficiente lasciare sul retro del prodotto min. 50 mm (distanza
di sicurezza in caso di materiale infiammabile) mentre se si installa il caricamento pellet laterale è possibile comunque lasciare
posteriormente 50 mm però in questo caso è necessario inclinare i tubi sia dell’aria comburente che del caricamento. Questo perchè
altrimenti non si riesce a fissare lo sportello alla parete.
Qualsiasi sia la scelta di caricamento (frontale o laterale) procedere nel seguente modo:
• Togliere la cornice di compensazione C (vedi paragrafo dedicato).
• Svitare le viti in basso (B) sotto la cornice.
• A questo punto estrarre la macchina e separarla dal suo supporto (D).
• Posizionare il supporto (D) distante 50 mm MIN. dalla parete.
• Con le viti in dotazione fissare il supporto (D) al basamento (E) facendo attenzione che il piano di ancoraggio del supporto (D) e la
parete siano perpendicolari.
• Riposizionare la macchina sul supporto (D), reinserire le viti (B) verificando che la macchina e il supporto siano ben fissate al fine di
garantire il funzionamento del prodotto.
E’ molto importante assicurarsi di aver rispettato le misure di posizionamento del basamento del prodotto, facendo
molta attenzione che il piano di ancoraggio del supporto e la parete siano perpendicolari. Assicurarsi inoltre, che le viti
rendano la macchina vincolata al supporto.
