STUFE A PELLET
Capitolo 3
MANUALE DI INSTALLAZIONE E UTILIZZO
pag.
28
Installazione e montaggio
Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata
Per semplicità riportiamo al capitolo 3.18 una maschera per la
realizzazione di tutti i fori con le relative dimensioni.
3.18. APERTURA/CHIUSURA DELLO SPORTELLO PELLET
Lo sportello è provvisto di una chiusura a pressione e pertanto è
completamente privo di maniglie o impugnature.
Per aprire o chiudere la portina, premerla in corrispondenza dello
spigolo in alto a sinistra. Con la semplice pressione questa si aggancerà
o sgancerà dal dispositivo di chiusura posto sul telaio dello sportello.

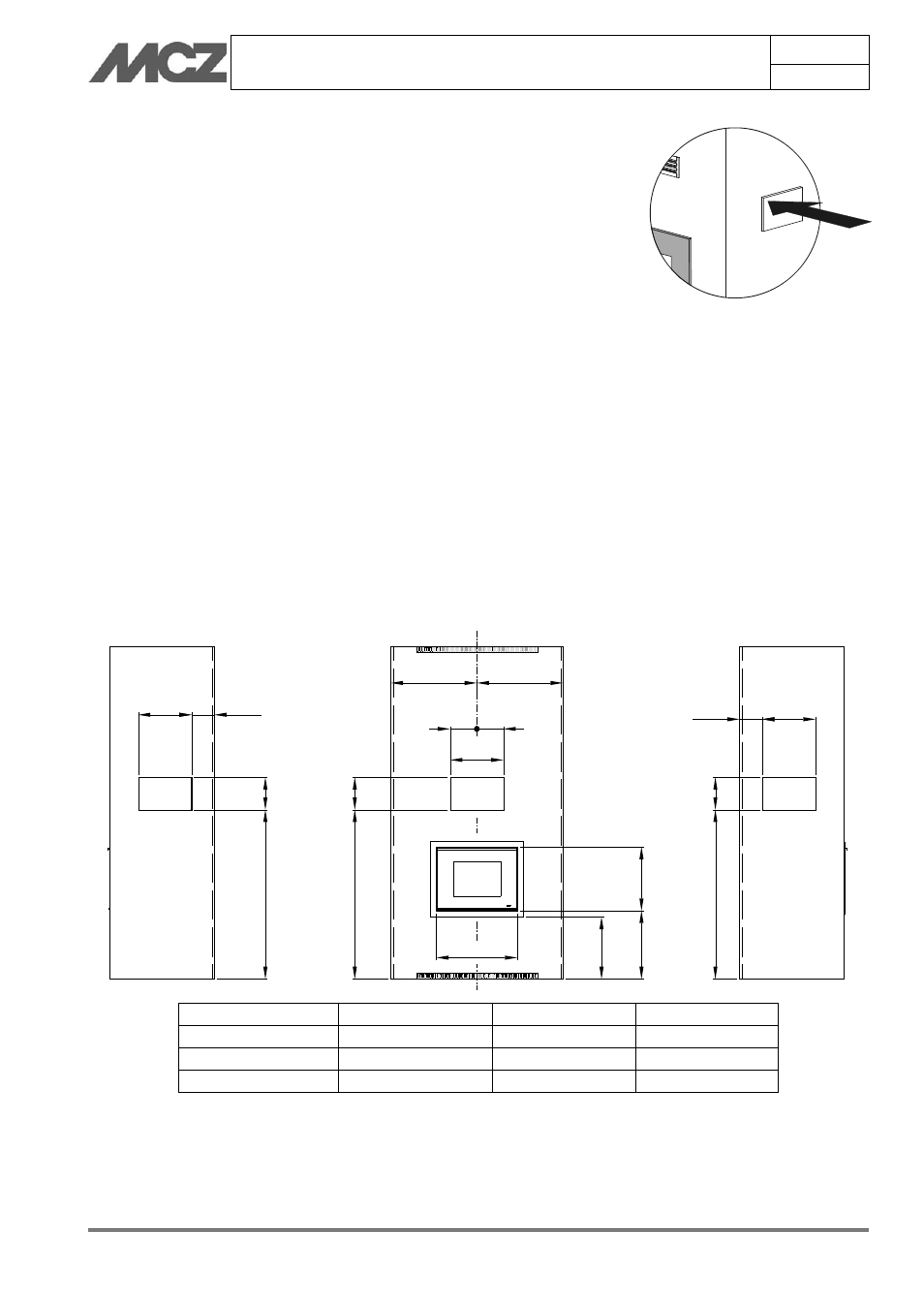

3.19. SCHEMA PER LA REALIZZAZIONE DEI FORI SUL RIVESTIMENTO
Lo schema sottostante è relativo alle tre posizioni del Kit gambe
discusso nel paragrafo 3.4.
Se viene installato in una base in muratura come prevede il paragrafo
3.3., misurare la distanza tra il pavimento e il bordo inferiore della
cornice di compensazione. Questa quota è il nostro valore “K”.
Confrontare il “K” rilevato con quelli riportati nella tabella e sceglierle
quello più vicino alla misura. Per ottenere le nuove quote “C, B, E” ,
basta aggiungere, la differenza tra il “k”misurato e quello in tabella (ß),
alle quote nella rispettiva fila.
ES: K misurato= 630mm (il K più vicino al nostro valore è il 600 mm) -> ß= 630-600= 30mm
C= 1377+ ß= 1407 mm ; B= 1162+ ß= 1192 mm ; E= 617+ ß= 647 mm
250
250
386
386
386
220
220
220
B
B
C
60
0
E
K
167
A
219
730
A
DX
SX
K (mm)
B (mm)
C (mm)
E (mm)
500 Ax0,27+1194
1400 520
600 Ax0,27+1294
1500 620
700 Ax0,27+1394
1600 720
Apertura portina dello sportello
