STUFE A PELLET Capitolo 3
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
21
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata
3.11.2.

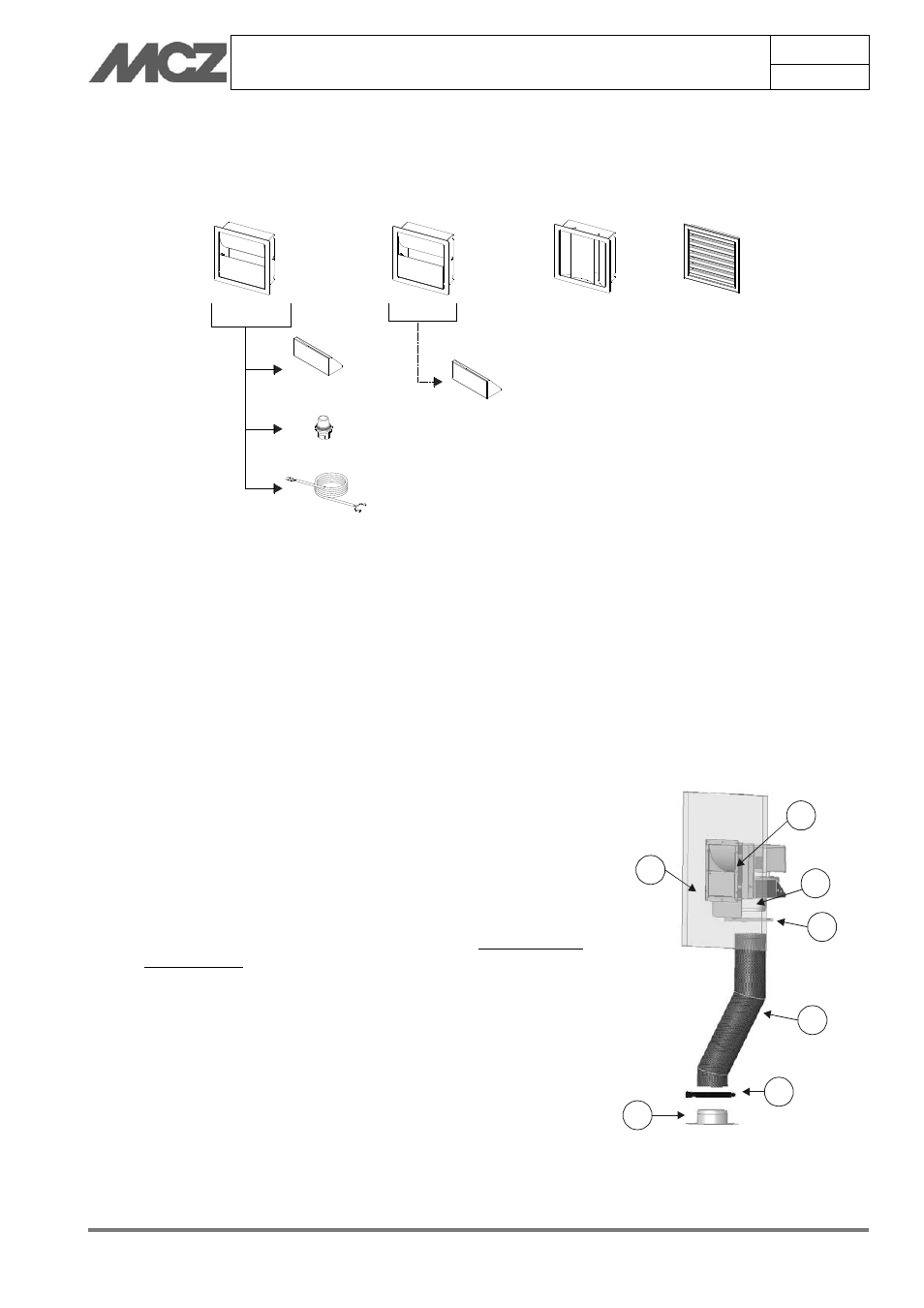

Bocchette applicabili al kit Ventilazione
Forzata
1
3
2 4
A
A
B
C
1) Bocchetta aria unidirezionale
A) Vaschetta
B) Lampada
C) Cablaggio lampada siliconico
2) Bocchetta aria unidirezionale
A) Vaschetta
3) Bocchetta aria bidirezionale
4) Bocchetta aria multidirezionale (in dotazione).
3.11.3.
Installazione del kit Ventilazione Forzata
Prima dell’installazione del kit a ventilazione forzata assicurarsi di aver
predisposto il materiale come segue (fig.1):
1) Collegare le flangie (d) situate nella parte superiore del
monoblocco e i tubi (a) con le fascette in dotazione (b).
2) Preparare sulla parete (f) all’altezza desiderata (consigliato 2 m
dal pavimento) due fori per la bocchetta d’uscita d’aria calda
pari a 185 x 185 mm.
3) Inserire la struttura della bocchetta (g), all’interno dei fori 185
x 185 mm, agendo dall’esterno verso l’interno della parete.
4) Sulla parte interna della parete, in corrispondenza della
struttura della bocchetta (1), fissare il gruppo staffa di fissaggio
(2), mediante le quattro viti e dadi (3) in dotazione (fig.2).
5) Collegare il tubo flessibile (a), precedentemente fissato al
monoblocco, al raccordo (e) posto sulla struttura della
bocchetta.
6) Stringere il tubo al raccordo con una fascetta in dotazione (c).
a
b
d
c
f
g
e
Figura 1– Collegamento tubi
