STUFE A PELLET Capitolo 3
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
15
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata
90°
90°

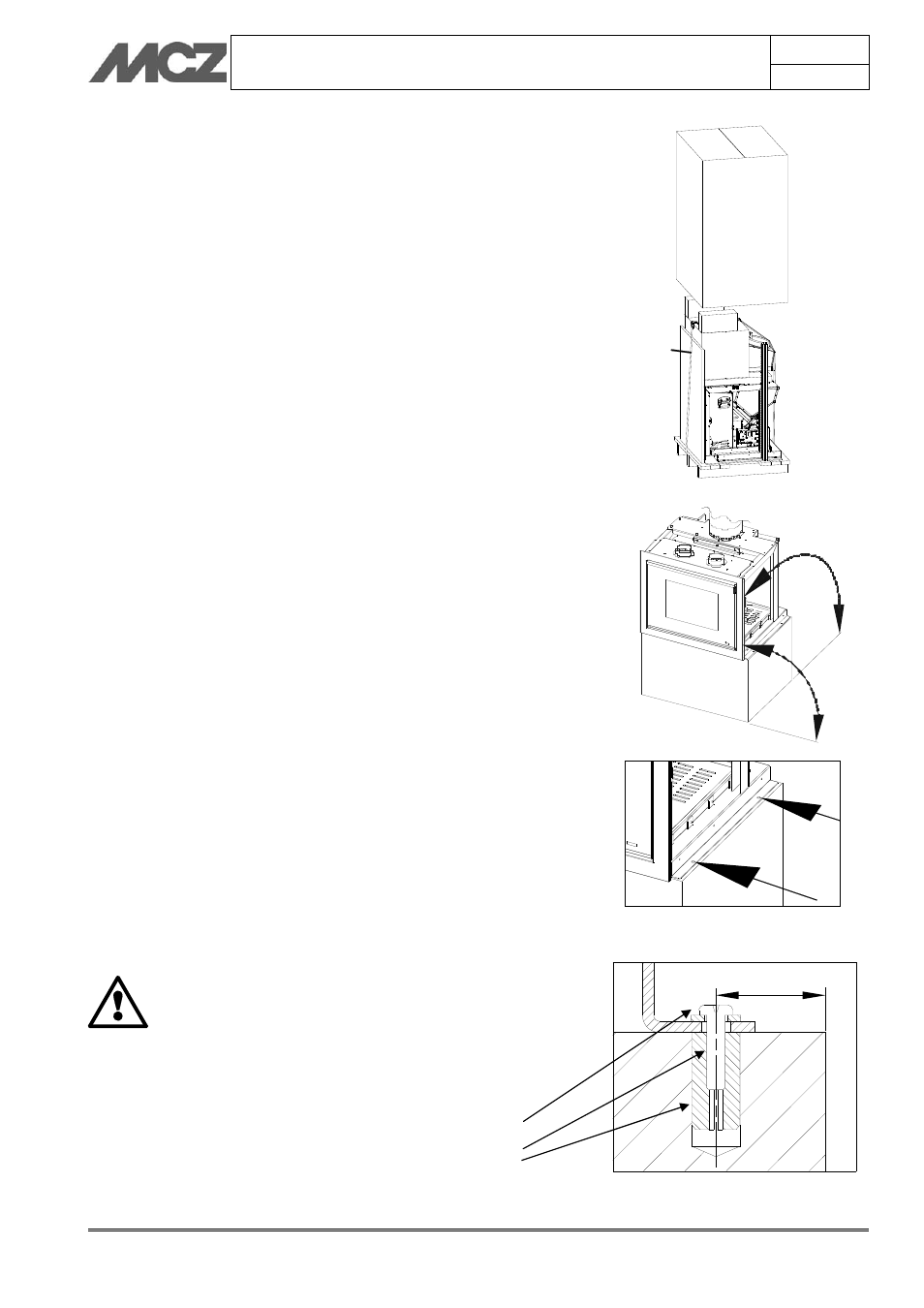

3.3. PREPARAZIONE E DISIMBALLO
Il monoblocco viene consegnato in un imballo unico.
Aprire l’imballo (1), togliere la reggetta (2), rimuovere il polistirolo di
protezione e la scatola (3) posizionata sopra il monoblocco. Nella
scatola sono imballati il tubo e lo sportello di caricamento e i
componenti per la ventilazione forzata. Infine, togliere il monoblocco
dal bancale svitando le due viti che lo bloccano e posizionarlo nel luogo
prescelto facendo attenzione che sia conforme con quanto previsto.
Il monoblocco deve essere sempre movimentato in posizione verticale
esclusivamente tramite carrelli. Si deve porre particolare attenzione
affinché la porta e il suo vetro siano preservati da urti meccanici che ne
compromettono l’integrità. Comunque la movimentazione dei prodotti
deve essere fatta con cautela. Se possibile disimballare il prodotto nei
pressi dell’ area dove verrà installata.
I materiali che compongo l’imballo non sono nè tossici nè nocivi,
pertanto non richiedono particolari processi di smaltimento .
Quindi lo stoccaggio, lo smaltimento o eventualmente il riciclaggio è a
cura dell’utilizzatore finale in conformità delle vigenti leggi in materia.
Non immagazzinare il monoblocco e i rivestimenti senza i relativi
imballi.
Se si deve collegare il prodotto ad un tubo di scarico che attraversa la
parete posteriore (per immettersi in canna fumaria) prestare la
massima cautela a non forzarne l’imbocco.
3.4. MONTAGGIO MONOBLOCCO SU BASE IN
MURATURA
Posizionare il monoblocco sopra la base in muratura e verificare che il
monoblocco sia perfettamente a bolla per garantire il corretto
funzionamento.
E’ obbligatorio ancorare il monoblocco alla base perché durante le
operazioni di manutenzione annuale da parte del tecnico autorizzato, la
camera di combustione può essere sfilata dalla sua sede mediante
l’ausilio di due guidi estensibili.
In questa situazione il baricentro del monoblocco si sposta
abbondantemente in avanti e se il prodotto non è ancorato alla base,
rischia di perdere stabilità.
Per fissare il monoblocco alla base, utilizzare delle viti con tasselli di
misura 6 o 8 mm (tipo “Fischer” o simili)
E’ obbligatorio fissare il monoblocco alla base.
Costruire la base in modo che i tasselli “fischer”
abbiano sufficiente presa.
MCZ declina ogni responsabilità per eventuali danni a
cose e persone nel caso non venisse rispettata tale
avvertenza.
Posizione dei fori per il fissaggio del
monoblocco alla base su entrambi i lati
>30mm
Rosetta piana
Vite
Tassello in ottone
1
3 2
Imballo VIVO 80 PELLET
