14-PULIZIE
Servizio Tecnico - Diritti riservati - Riproduzione vietata

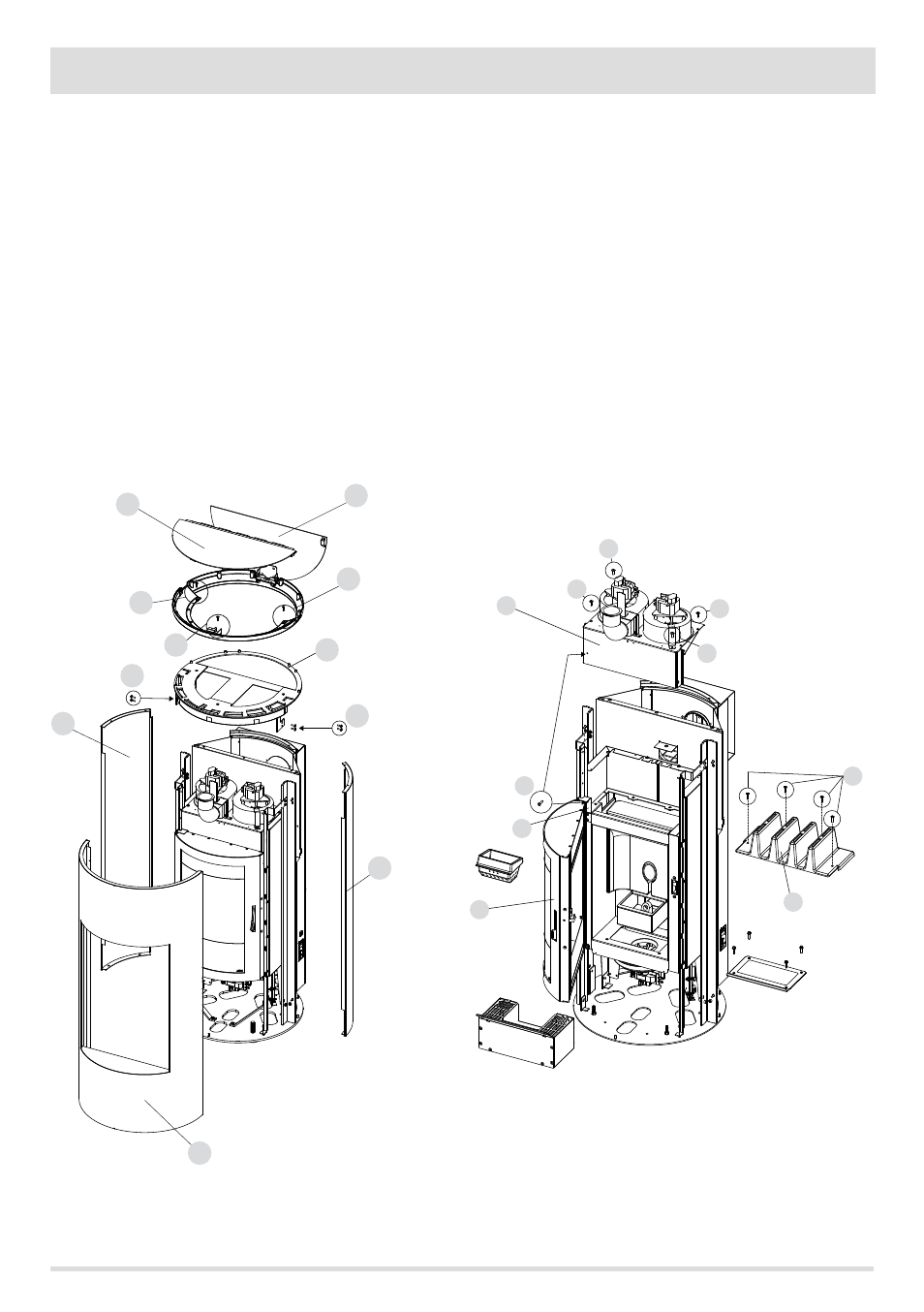

PULIZIA SCAMBIATORE SUPERIORE
PULIZIA SCAMBIATORE SUPERIORE
A stufa fredda eseguire le seguenti operazioni per la pulizia dello scambiatore superiore.
1. Togliere il top L/M come indicato nel paragrafo dedicato
2. Togliere i fianchi laterali B e frontale C come indicato nei paragrafi dedicati
3. Togliere il tappo superiore D che si trova sotto il top L/M, togliendo le 2 viti sul lato destro e le 2 sul lato sinistro E.
4. A questo punto aprire la porta G e togliere la vite H in alto sulla staffa I.
5. Togliere il gruppo ventilatori N svitando le quattro viti O che lo tengono vincolato alla struttura.
6. Togliere lo scambiatore L svitando le quattro viti M che lo fissano.
Mediante un'asta rigida o una spazzola per bottiglie, grattare le pareti del focolare, all'interno dello scambiatore in modo da far cadere la
cenere nel cassetto inferiore.
Pulire e rimontare il tutto utilizzando una nuova guarnizione di testa che si trova sotto lo scambiatore superiore.
