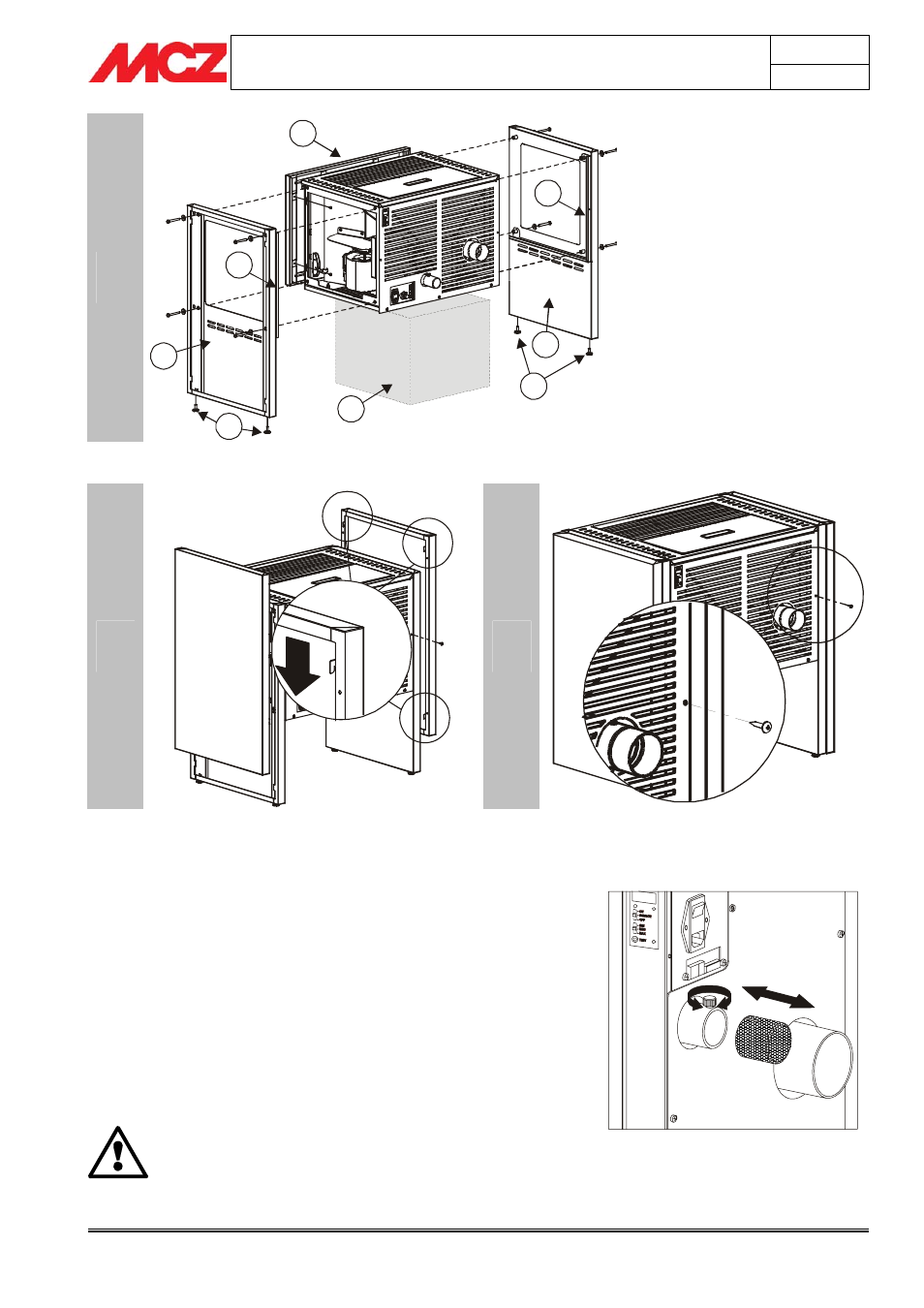

Capitolo 3
MANUALE DI INSTALLAZIONE E UTILIZZO
pag.
20
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
1
D
D
C
A
B
B
E
E
A) Piedistallo con altezza minima
di 40 cm e portata superiore a
150 Kg
B) Piedistalli laterali in acciaio
inox, destro e sinistro
C) Cornice frontale
D) Distanziali
E) Piedini di regolazione
Montaggio cornice frontale e fissaggio piedistalli laterali
2 3
Montaggio pannelli laterali colore nero verniciato Bloccaggio fianchi
3.4. MONTAGGIO FILTRO DELL’ARIA
Prima di accostare la stufa alla parete per il collegamento
elettrico e alla canna fumaria, montare il filtro dell’aria in
dotazione con la stufa.
Il filtro cilindrico è composto da una rete metallica ed è contenuto
all’interno delle dotazioni (assieme a guanto, uncino, istruzioni, ecc…)
Il filtro deve essere inserito sul tubo di ingresso dell’aria Ø 5 cm.
Per montarlo svitare leggermente la vite con pomello posta sul tubo di
ingresso dell’aria, inserire il filtro facendo corrispondere la scanalatura
del filtro, con la vite del pomello e successivamente bloccare il filtro
serrando il pomello.
ATTENZIONE!
Non far mai funzionare la stufa senza il filtro dell’aria.
MCZ non risponde di eventuali danni alla
componentistica interna se non viene rispettata tale
direttiva.
Montaggio/smontaggio del filtro dell’aria
