Capitolo 3
MANUALE DI INSTALLAZIONE E UTILIZZO
pag.
19
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata

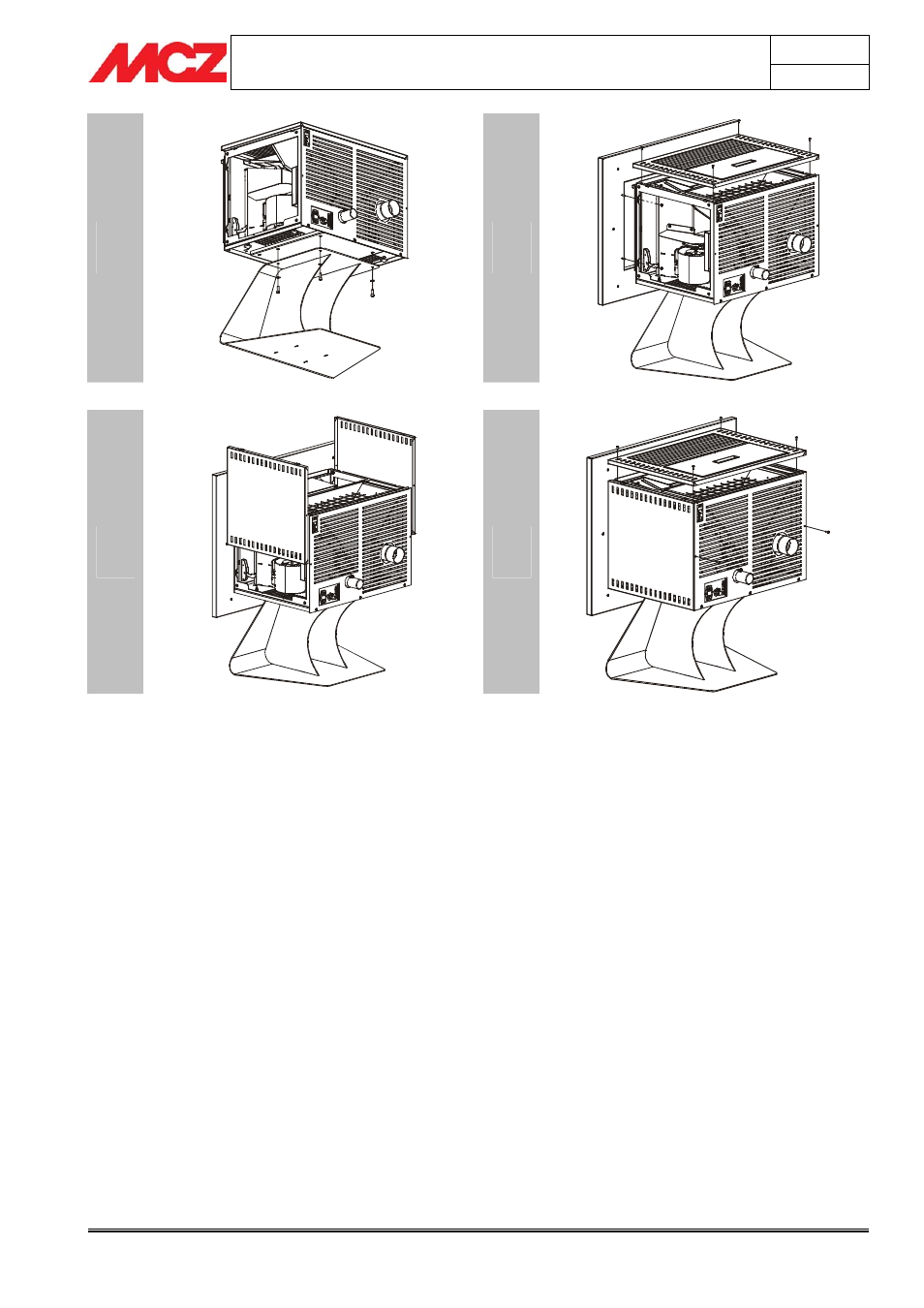

1 2
Montaggio piedistallo TELLY Smontaggio copertura superiore e montaggio cornice
3 4
Montaggio fianchi laterali Rimontaggio copertura superiore e bloccaggio fianchi
3.3.4. Montaggio del rivestimento ZEN
Posizionare sopra ad un piedistallo alto minimo 40 cm e con portata
superiore a 150 Kg il monoblocco al fine di rendere più agevole il
montaggio delle gambe laterali e del rivestimento in genere.
Montare la cornice frontale sulla struttura del monoblocco, utilizzando i
fori presenti sulla struttura stessa e le quattro viti in dotazione.
Montare i piedini di regolazione sui piedistalli laterali in acciaio inox,
indispensabili per mettere perfettamente in bolla l’apparecchiatura;
provvedere poi al montaggio dei piedistalli come riportato in seguito.
I piedistalli laterali in acciaio inox, devono essere fissati prima dei
pannelli neri, usufruendo dei bulloni con rondella e dei fori ricavati sulla
parte laterale del monoblocco. I piedistalli in acciaio inox sono differenti
tra loro in quanto sono muniti di un distanziale a forma di “L” (D), la cui
parte verticale deve essere orientata verso la schiena
dell’apparecchiatura. In questo modo si riesce a distinguere il piedistallo
di sinistra con quello di destra.
Fissati i piedistalli, montare i due fianchi neri facendo coincidere gli
uncini saldati sui fianchi stessi con i supporti presenti sui piedistalli in
acciaio inox. Concludere l’installazione bloccando i piedistalli con due
viti da inserire sulla schiena dell’apparecchiatura
