MCZ Panorama - Manuale (Pagina 18)

Capitolo 3
MANUALE DI INSTALLAZIONE E UTILIZZO
pag.
18
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata

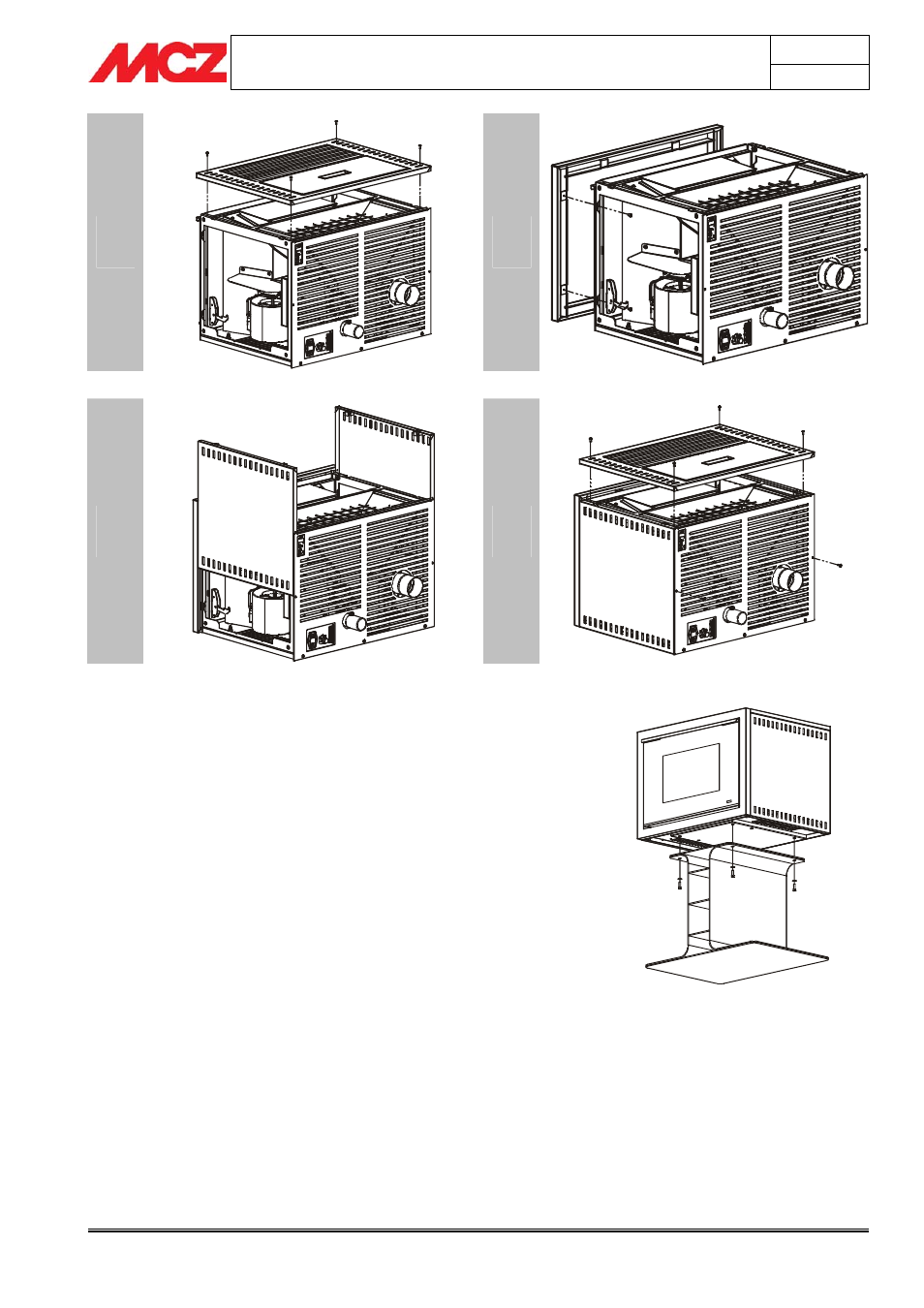

1 2
Smontaggio copertura superiore Montaggio cornice frontale
3 4
Montaggio fianchi laterali Rimontaggio copertura superiore e bloccaggio fianchi
3.3.2. Montaggio del rivestimento MONO
Il rivestimento MONO si differenzia dal modello PANORAMA-BASE solo per
il montaggio del piedistallo che si fissa come indicato in figura sfruttando
i quattro fori posti sotto il monoblocco e i relativi bulloni e rondelle.
Per montare i fianchi del rivestimento, seguire le medesime istruzioni del
modello PANORAMA-BASE. Si consiglia di montare per prima il piedistallo
in modo da rendere più agevole il montaggio del rivestimento esterno.
3.3.3. Montaggio del rivestimento TELLY
Il montaggio del rivestimento TELLY è concettualmente identico al
quello del modello PANORAMA-BASE e del piedistallo del modello
MONO. Si consiglia di montare per prima il piedistallo in modo da
rendere più agevole il montaggio del rivestimento esterno.
Fissare il piedistallo come indicato in figura sfruttando i quattro fori
posti sotto il monoblocco e i relativi bulloni.
Per il montaggio dei fianchi e della cornice frontale smontare la
copertura superiore, fissata con quattro viti poste sui rispettivi angoli e
poi montare la cornice frontale del monoblocco bloccandola mediante le
quattro viti che la ancorano alla struttura.
Eseguita tale operazione, infilare i fianchi laterali nelle opportune sedi e
rimontare la copertura superiore, eseguendo a ritroso le operazioni
sopraccitate. Per concludere il fissaggio, bloccare i fianchi avvitando le
due viti presenti sulla schiena in corrispondenza dei fianchi stessi.
Montaggio piedistallo rivestimento MONO
