STUFE A PELLET – Modulo Pellet Capitolo 4
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
29
Funzionamento Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata

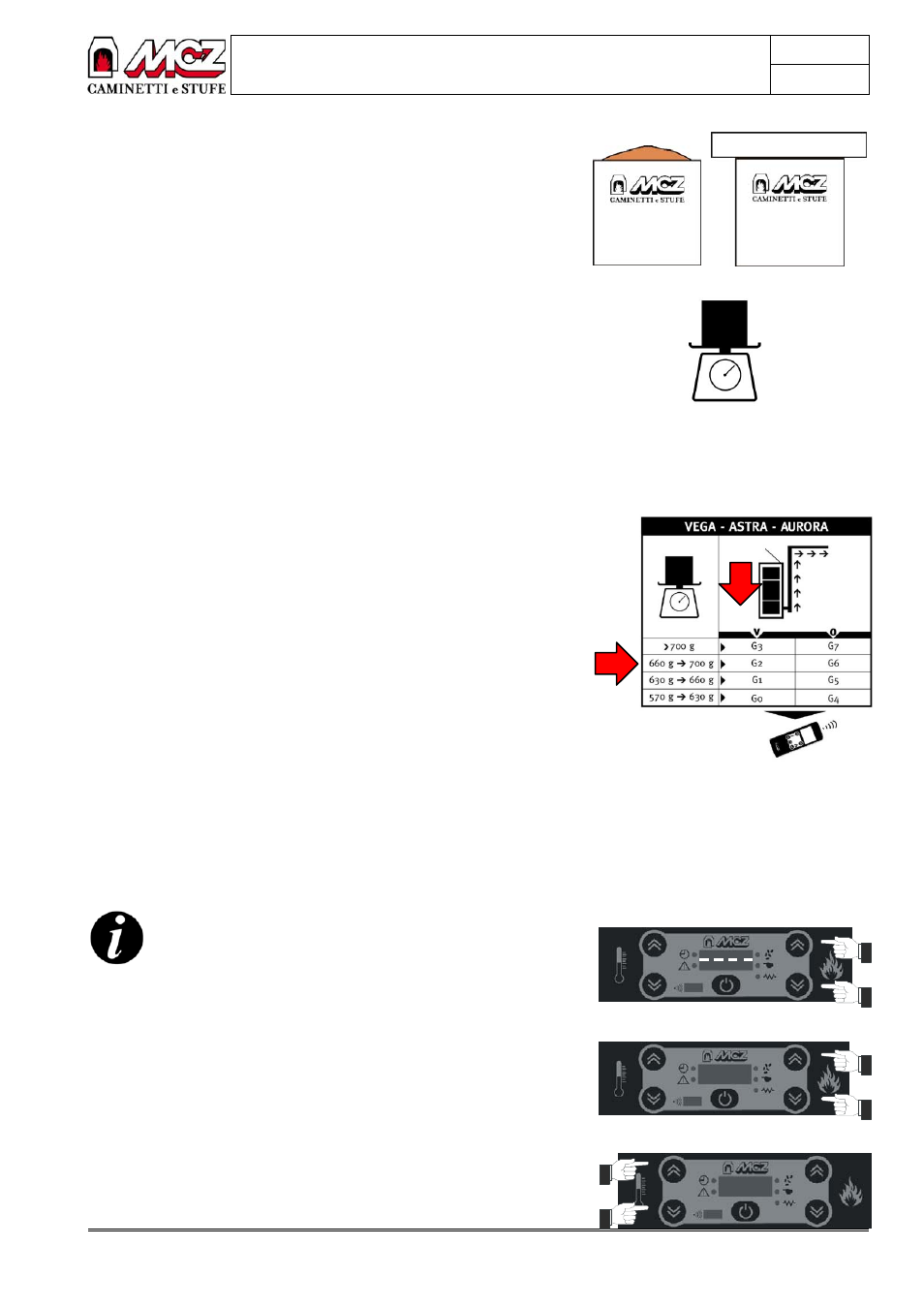

PROCEDURA:
Riempire di pellet il misurino in maniera generosa senza compattarlo
(battendo cioè il misurino sul tavolo o pressando il pellet con le mani)
Figura 3.
Appoggiare una stecca (oppure righello, lama, matita) sui bordi della
scatola e livellare il materiale eliminando la parte eccedente. Figura 4
Pesare il tutto (contenitore + pellet) e annotare il peso. Figura 5
Prendere il misurino, svuotarlo e orientarlo in modo da individuare il
grafico che serve per la scelta della ricetta. Figura 6
4.7.2. Procedura scelta ricetta
Individuare sulla colonna di sinistra denominata “Pesata” su quale riga
è compreso il peso rilevato precedentemente.
Mantenendo la riga scelta, a destra della colonna si individueranno due
numeri che, a seconda del tipo di installazione della stufa (con canna
fumaria prevalentemente verticale o orizzontale) consentiranno
di scegliere la ricetta ottimale per il tipo di pellet impiegato.
Esempio:
Supponiamo che si decida di installare la stufa scegliendo la
configurazione con canna fumaria verticale (V) e che il peso del
misurino comprensivo di pellet sia di 680 grammi.
Da prima, individuiamo il modello di stufa che si ha a disposizione (Il
Modulo Pellet corrisponde alla stufe VEGA-ASTRA-AURORA),
poi guardiamo la corrispondente tabella posta su una faccia del
misurino ed osserviamo che sulla colonna “Pesata” i 680g sono
compresi nella riga denominata “da 660 a 700”.
Mantenendo la riga, a destra si individua la scritta “G2” che corrisponde
alla colonna avente come simbolo una stufa con la canna
fumaria verticale. La ricetta con la quale si programmerà la stufa è la
G2.
4.7.3. Memorizzazione della ricetta sulla stufa.
LA PROCEDURA PER LA SCELTA DELLA RICETTA È
ATTIVA SOLAMENTE A STUFA SPENTA.
Premere in rapida successione o contemporaneamente i pulsanti
p e
q .
Apparirà la scritta “ric” alternativamente al numero di ricetta
precedentemente impostata (per richiamare l’esempio precedente verrà
indicato “n G2”)..
Diversamente se viene visualizzata la scritta “- - - -” significa che
nessuna ricetta è attualmente selezionata (prima accensione).
Per uscire dal menu senza apportare modifiche premere il pulsante
p o
il pulsante q oppure attendere 120 secondi senza premere alcun
pulsante.
Primo accesso al menu di scelta della ricetta
Figura 3 Figura 4
Figura 5
Figura 6
Fase 1: Per accedere al menu di scelta della
ricetta premere i pulsanti indicati
1
2
4
3
5
r ic
1
2
4
3
5
1
2
4
3
5
n G2
