STUFE A PELLET Capitolo 6
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
44
Schemi elettrici Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
7. SCHEMI ELETTRICI

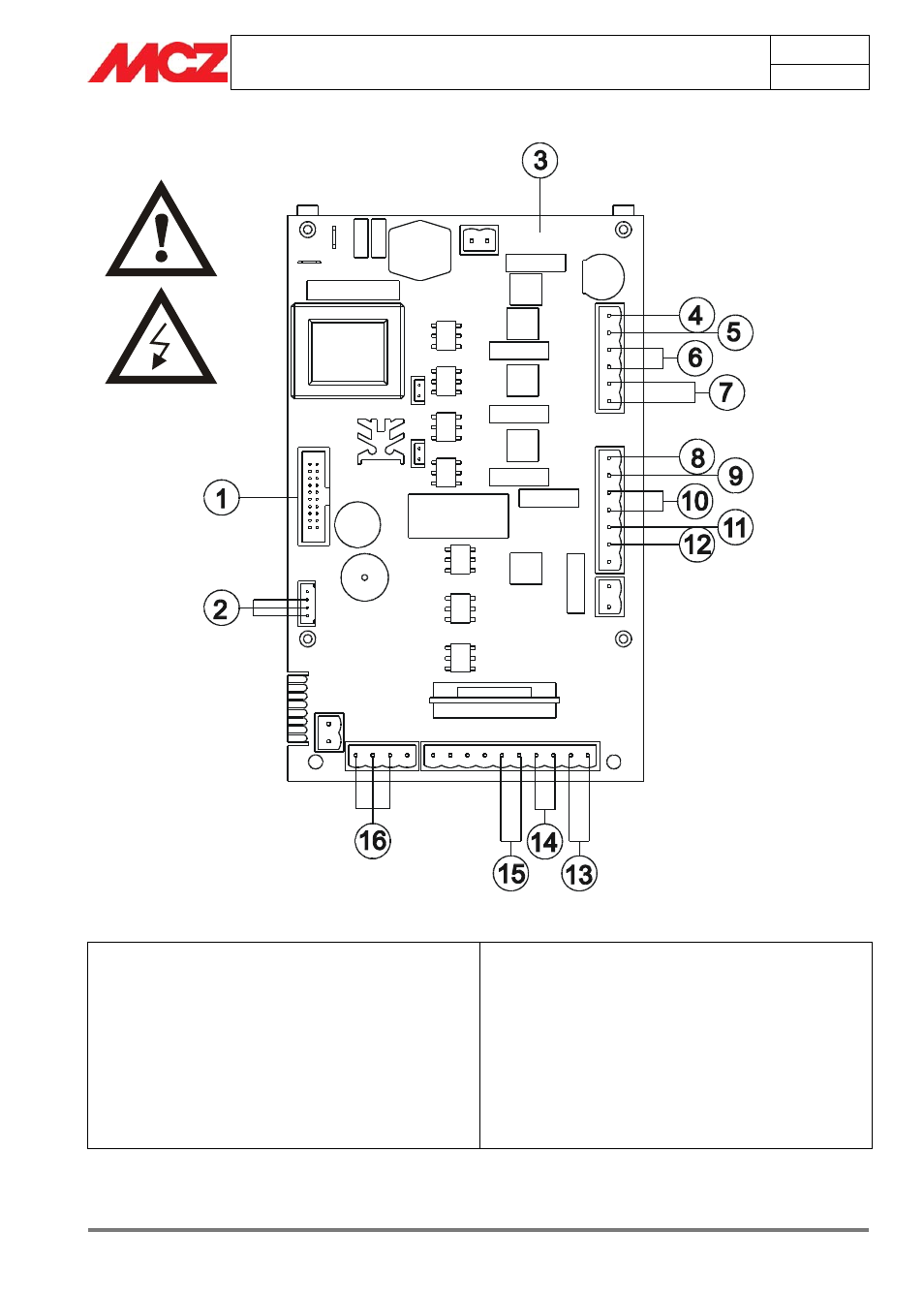

LEGENDA CABLAGGI SCHEDA MADRE
1. Pannello comandi
2. Programmazione
3. Scheda madre
4. Alimentazione 230V AC
5. Alimentazione 230V AC
6. Ventola espulsione fumi
7. Scambiatore
8. Coclea 9. Sicurezza temperatura pellet
10. Candeletta
11. Pressostato + sicurezza temperatura pellet
12. Pressostato + coclea
13. Sonda fumi rosso + blu-
14. Termostato esterno
15. Sonda ambiente
16. Controllo giri ventola espulsione fumi
bianco/rosso/nero o blu
N.B. I cablaggi elettrici dei singoli componenti sono muniti di connettori pre-cablati la cui misura è differente
l’una dall’altra.
