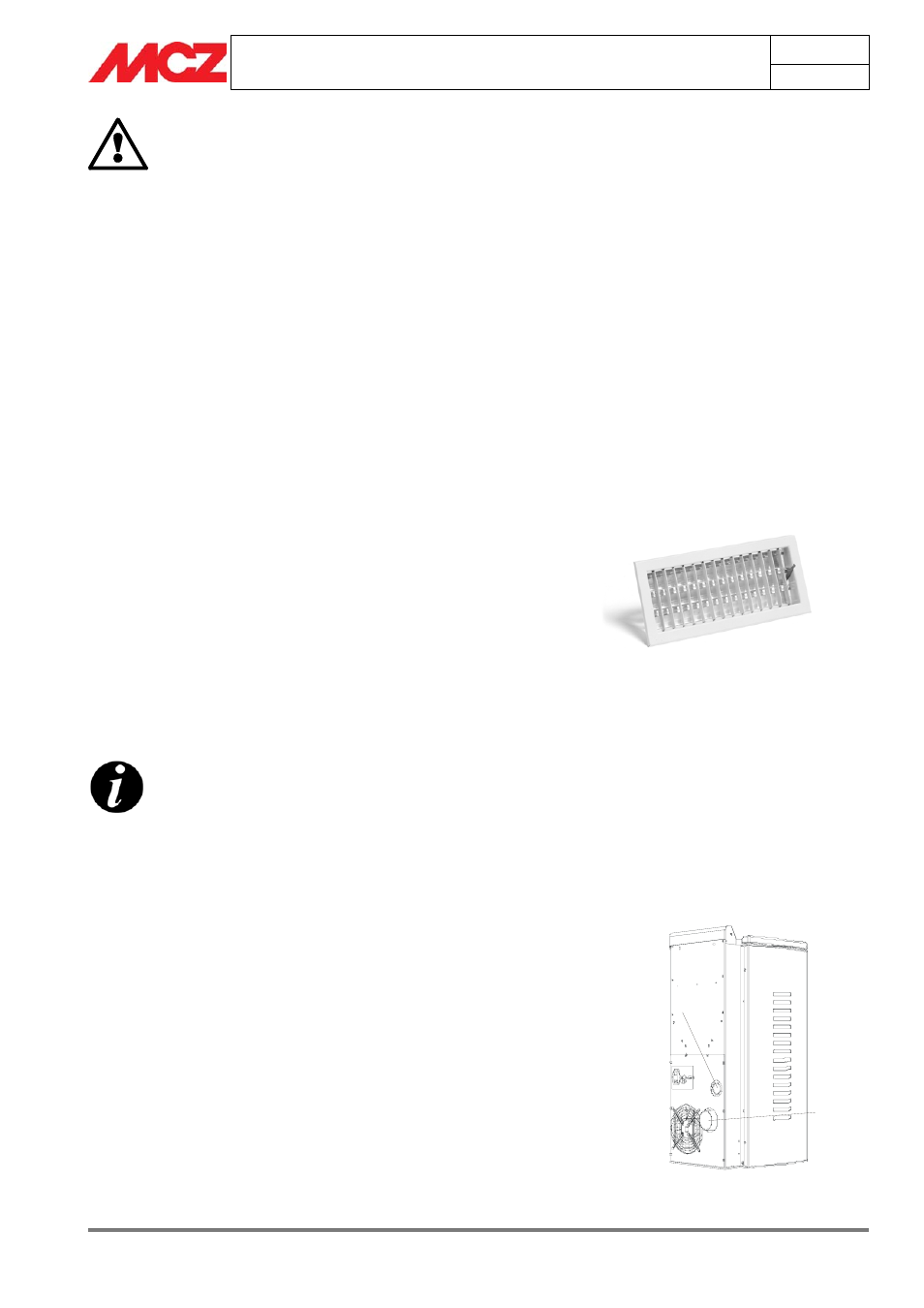

STUFE A PELLET Capitolo 2
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
14
Nozioni teoriche per l’installazione Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
IMPORTANTE!
La stufa deve essere collegata ad una canna fumaria
o ad un condotto verticale che possa scaricare i fumi
nel punto più alto dell’ abitazione.
I fumi sono comunque derivati da combustione di
essenze del legno quindi se escono a contatto o
vicino a pareti possono sporcarle.
Inoltre fare attenzione perché essendo poco visibili
ma molto caldi provocano al loro contatto ustioni.
Prima di posizionare la stufa si deve realizzare il foro
per il passaggio del tubo fumi e il foro per la presa
d’aria esterna.
2.5. COLLEGAMENTO ALLA PRESA D’ARIA ESTERNA
E’ indispensabile che nel locale dove viene installata la stufa possa
affluire almeno tanta aria quanta ne viene richiesta dalla regolare
combustione dell’apparecchio e dalla ventilazione del locale. Ciò può
avvenire a mezzo di aperture permanenti praticate sulle pareti del
locale da ventilare che danno verso l’esterno, o tramite condotti di
ventilazione singoli o collettivi.
A tale scopo realizzare sulla parete esterna in prossimità della stufa un
foro di transito con sezione libera minima di 100 cm². (foro diametro 12
cm o quadro 10x10cm), protetto da una griglia all’interno e all’esterno .
La presa d’aria deve inoltre:
•
essere comunicante direttamente con l’ambiente di installzione
• essere protetta con griglia,rete metallica o idonea protezione
purchè non riduca la sezione minima.
• posizionata in modo da evitare che possa essere ostruita
•
Non è d’obbligo collegare la presa d’aria
direttamente alla stufa (comunicante diretta con
l’esterno) ma dalla sezione sopra citata devono
essere comunque garantiti circa 50 m³/h di aria .
Vedere norma UNI 10683.
2.6. COLLEGAMENTO DEL TUBO SCARICO FUMI
Nell’ eseguire il foro per il passaggio del tubo scarico fumi è necessario
tener conto della eventuale presenza di materiali infiammabili. Se il foro
deve attraversare una parete in legno o comunque di materiale
termolabile l’INSTALLATORE DEVE da prima utilizzare l’apposito
raccordo a parete (diam.13cm minimo) e coibentare adeguatamente il
tubo della stufa che lo attraversa utilizzando materiali isolanti adeguati
(spess.1.3 — 5 cm con conducibilità termica min di 0.07 W/m°K).
Lo stesso vale se il tubo della stufa deve percorrere tratti verticali o
orizzontali sempre restando in prossimità (min.20cm) alla parete
termolabile.
In alternativa si consiglia l’impiego di tubo industriale coibentato che
può essere usato anche all’esterno per evitare la condensa.
Aria
comburente
Uscita
fumi
Visione stufa Saturn
