STUFE A PELLET Capitolo 2
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
15
Nozioni teoriche per l’installazione Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
La camera di combustione lavora in depressione. Il condotto fumario
per lo scarico dei fumi sarà in depressione quando collegato ad
efficiente canna fumaria come prescritto.
E’ necessario utilizzare sempre tubi e raccordi con
adeguate guarnizioni che garantiscano l’ermeticità.
Tutti i tratti del condotto fumario devono essere ispezionabili
e removibili per rendere possibile la periodica pulizia interna
(raccordo a T con ispezione).
Posizionare la stufa considerando tutte le prescrizioni e le attenzioni
evidenziate finora.
IMPORTANTE!
Tutti i cambi direzione a 90° del canale scarico fumi
devono essere approntati con gli appositi raccordi a T
con possibilità di ispezione.(vedere accessori stufa a
pellet)
E’ tassativamente vietato l’uso di una rete
all’estremità del tubo di scarico,poiché essa potrebbe
causare il cattivo funzionamento della stufa.
PER IL COLLEGAMENTO IN CANNA FUMARIA NON
DEVONO ESSERE USATI PIU’ DI 2-3 mt. DI
TUBAZIONE ORIZZONTALE E NON DEVONO ESSERE
USATE PIU’ DI 3 CURVE A 90°
SI SCONSIGLIA INOLTRE DI NON SUPERARE I 6 mt.
DI LUNGHEZZA CON IL TUBO Ø 80 mm
2.7. COLLEGAMENTO ALLA CANNA FUMARIA
La canna fumaria deve avere dimensioni interne non superiori a cm.
20X20 o diametro 20 cm. ; nel caso di dimensioni superiori o cattive
condizioni della canna fumaria (es. crepe, scarso isolamento, ecc.) è
consigliato inserire nella canna fumaria un tubo in acciaio inox del
diametro adeguato per tutta la sua lunghezza, fino sulla cima. Fig.5
Verificare con strumenti adeguati che ci sia un tiraggio min. di 10 Pa.
Prevedere alla base della canna fumaria una ispezione per i controllo
periodico e la pulizia che deve essere fatta annualmente.
Eseguire il raccordo alla canna fumaria a tenuta con raccordi e tubi da
noi consigliati.
Controllare tassativamente che sia installato un comignolo antivento
secondo le norme vigenti.
Questo tipo di collegamento, anche in caso di
mancanza momentanea di corrente, assicura
l’evacuazione dei fumi.
Canna fumar ia
Comignolo
antivento
Ispezione
0,5 mt.
3-5 %
2 - 3 mt. MAX
Ispezione
Ispezione
A
lte
zz
a
m
ag
gi
or
e
di
4
m
t.
M
in
im
o
1,
5
-
2
m
t.

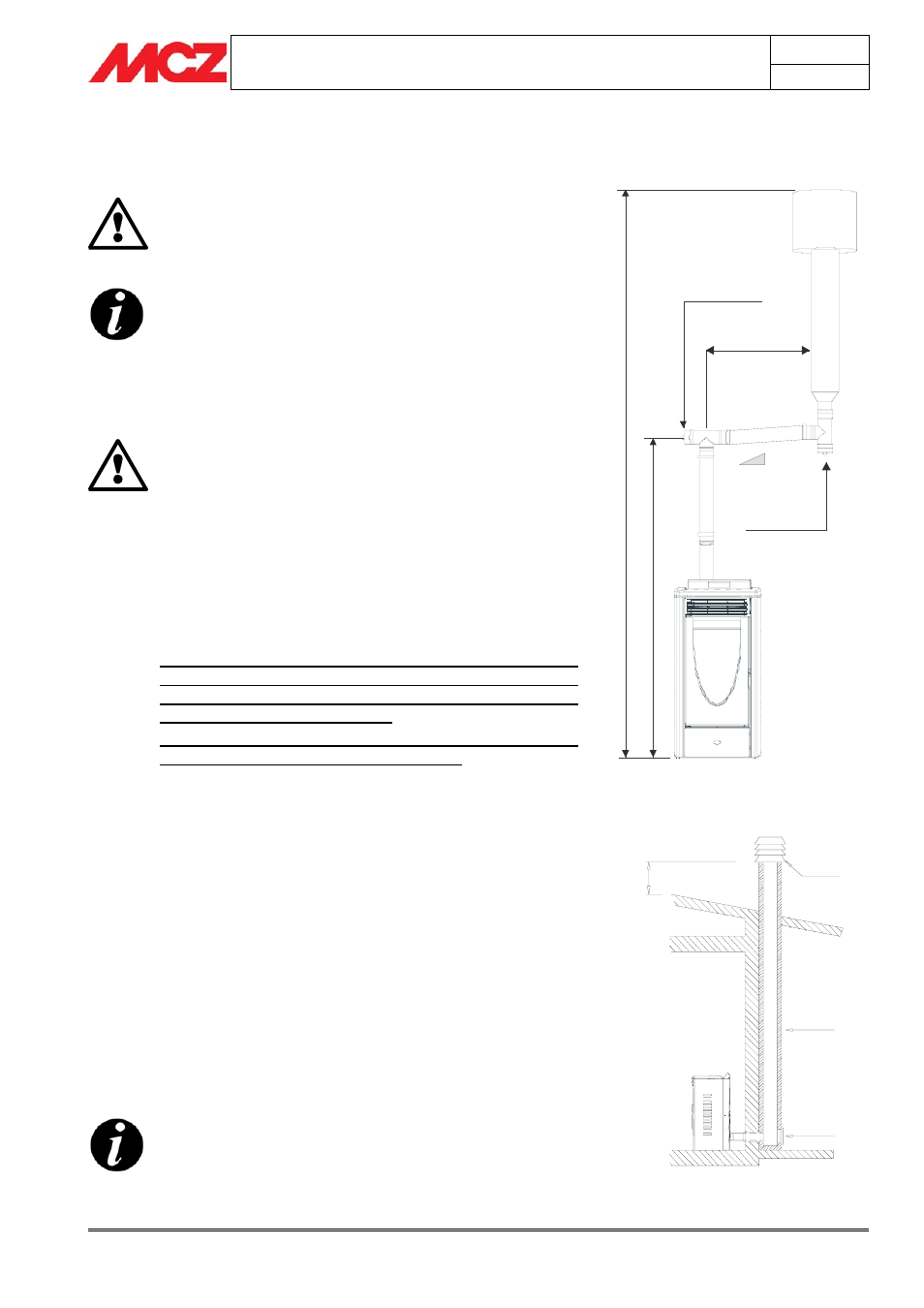

Fig. 5
Esempio di installazione con stufa Saturn
