MCZ FC700-715 - 180+180 m3/h - Manuale (Pagina 8)

Capitolo 2
MANUALE DI INSTALLAZIONE E UTILIZZO
pag.
8
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
2.2. Componenti KIT VF 180 m
3 /h con centralina FC715 (Solo per Airsystem B70)
FUSIBILE
SEGNALATORE ACUSTICO
LED SEGNALE
LINEA
1
2
3
4
5
6
G
ia
llo
-V
er
de
M
ar
ro
ne
Ce
le
st
e
7

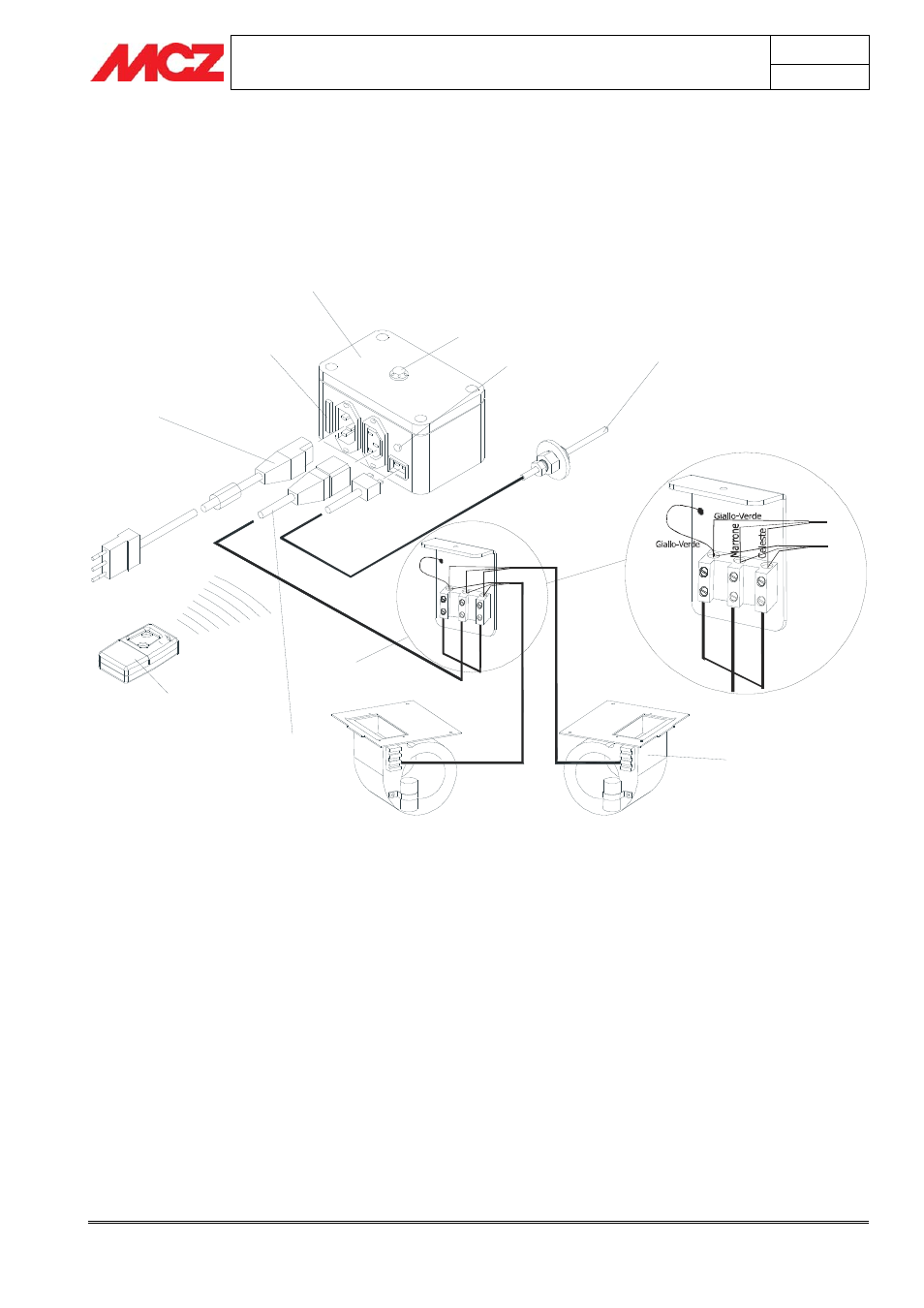

Schema 2 – Cablaggio Kit VF per Airsystem B70 con centralina FC 715
1. Radiocomando completo di batteria interna
2. Cavo ventilatore con spina e terminali
3. Cavo alimentazione con spina e presa
4. Alimentatore con ricevitore radio incorporato
5. Due ventilatori da 180 m3/h
6. Cavo sonda siliconico con connettore ad innesto
rapido completo di sonda elettronica (per centralina
mod. FC715)
7. Staffa con morsettiera di collegamento ventilatori
