Capitolo 3
MANUALE DI INSTALLAZIONE E UTILIZZO
pag.
13
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
3. INSTALLAZIONE KIT VENTILAZIONE FORZATA FORMA
3.1. Componenti Kit VF 480m
3 /h con centralina FC715

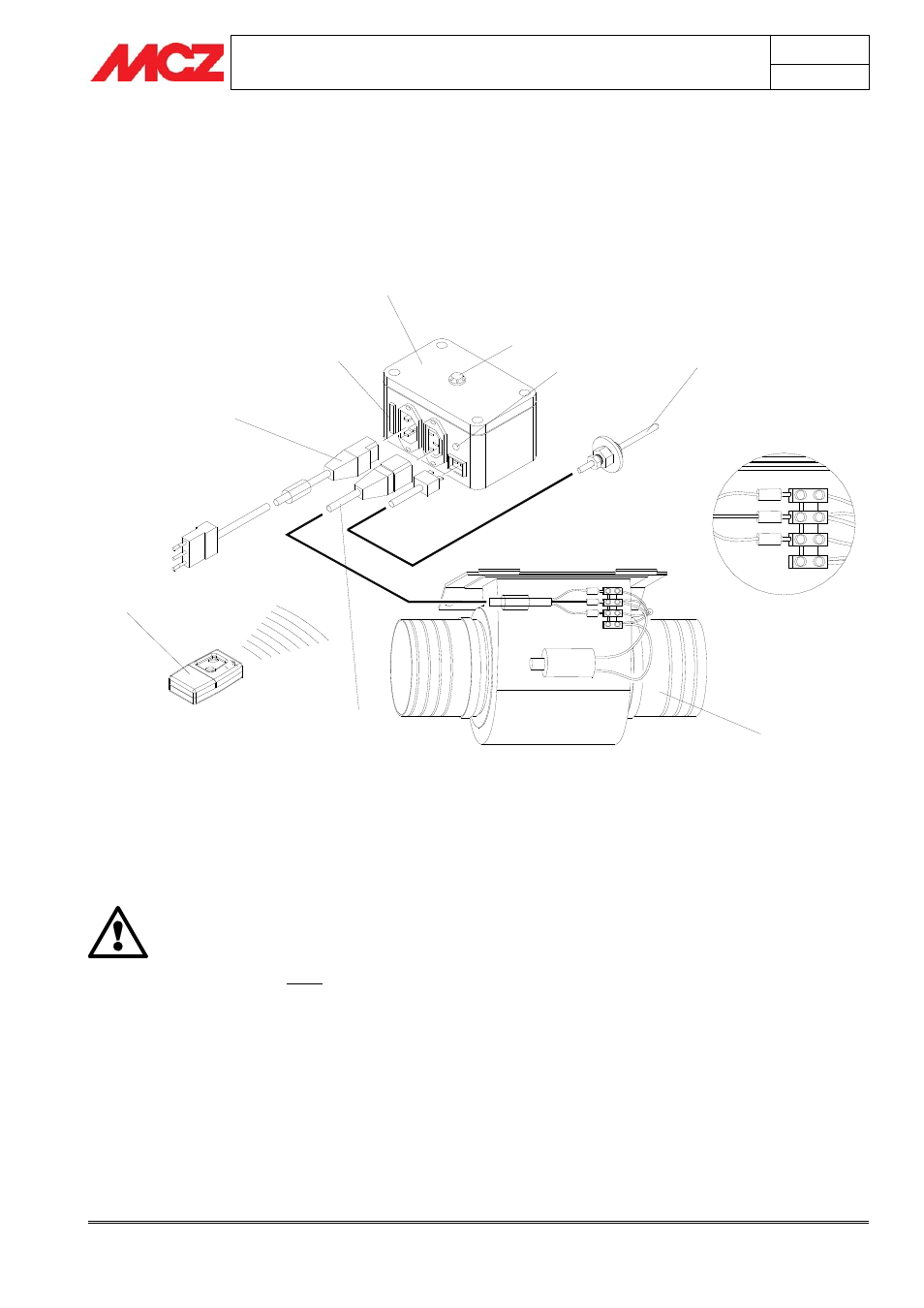

Schema 1 – Cablaggio Kit VF per Forma con centralina FC 715
FUSIBILE
SEGNALATORE ACUSTICO
LED SEGNALE
LINEA
1
2
3
4
5
6
Giallo-verde
Marrone
Celeste
7. Radiocomando completo di batteria interna
8. Cavo ventilatore con spina e terminali
9. Cavo alimentazione con spina e presa
10. Alimentatore con ricevitore radio incorporato 11. Ventilatore da 480mc/h
12. Cavo sonda siliconico con connettore ad innesto
rapido completo di sonda elettronica
IMPORTANTE!
PRIMA DELL’INSTALLAZIONE ACCERTARSI CHE I
SEMITRANCI POSTI LATERALMENTE AL
TERMOCAMINO NON SIANO STATI RIMOSSI.
NEL CASO IN CUI I SEMITRANCI SIANO STATI
RIMOSSI (VEDI PAG 19) E’ NECESSARIO
RIPRISTINARLI O RICHIUDERE I FORI CON DELLE
PIASTRE IN ACCIAIO.
