Capitolo 2
MANUALE DI INSTALLAZIONE E UTILIZZO
pag.
7
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata
2. INSTALLAZIONE KIT VENTILAZIONE FORZATA AIRSYSTEM
2.1. Componenti Kit VF 480-620 m
3 /h con centralina FC715 (linea Airsystem)
FUSIBILE
SEGNALATORE ACUSTICO
LED SEGNALE
LINEA
1
2
3
4
5
6
Giallo-verde
Marrone
Celeste

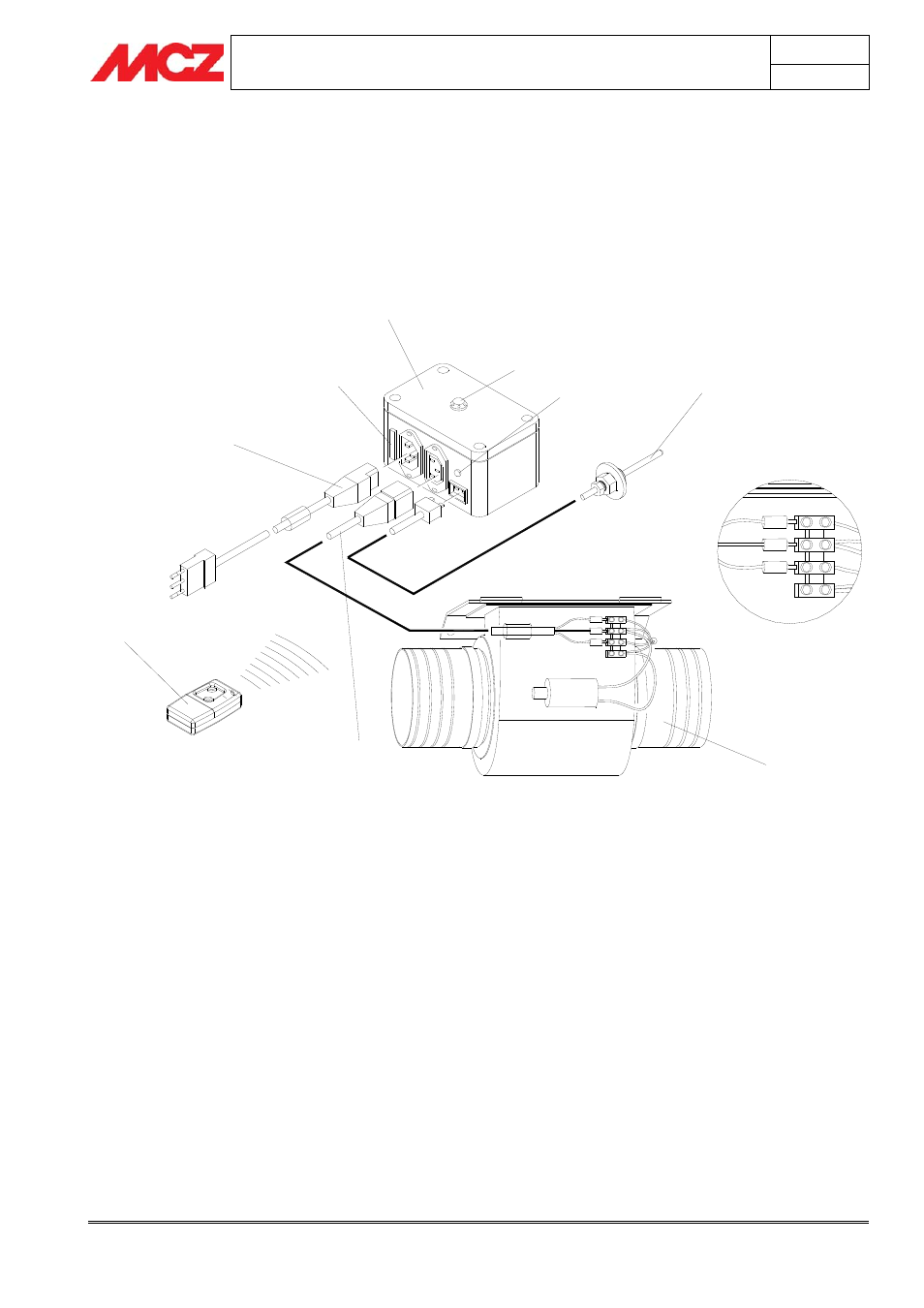

Schema 1 – Cablaggio Kit VF per Airsystem (escluso Airsystem B70) con centralina FC 715
1. Radiocomando completo di batteria interna
2. Cavo ventilatore con spina e terminali
3. Cavo alimentazione con spina e presa
4. Alimentatore con ricevitore radio incorporato
5. Ventilatore da 480-620 mc/h
6. Cavo sonda siliconico con connettore ad innesto
rapido completo di sonda elettronica (per
centralina mod. FC715)
