3.2. Montaggio ventilatore 480m
3 /h
Per il montaggio del Kit ventilazione forzata da 480m 3 /h bisogna
seguire queste operazioni:
1. ESTRARRE IL FONDO ERMETICO:
• Sollevare la porta del focolare
• Togliere i piani in refrattario (Alutec®)
• Svitare le viti autofilettanti A ed asportare il vassoio B atto al
contenimento dei piani in alutec (figura 10)
• Estrarre il fondo ermetico C svitando i due dadi D (figura 10)
2. MONTARE IL VENTILATORE SUL FONDO ERMETICO
• Individuare sul fondo ermetico i fori di aggancio posti intorno
alla flangia del ventilatore
• Avvitare l’elettroventilatore da 480m 3 /h utilizzando i fori
individuati precedentemente sul fondo ermetico mediante le viti
E (figura 11)
• Prima di ricollocare il fondo ermetico B nella sua sede eseguire
i collegamenti elettrici come illustrato nel paragrafo precedente.
• Prestare particolare attenzione al montaggio della sonda di
temperatura.
3. MONTAGGIO DELLA SONDA DI TEMPERATURA
• Seguire le istruzioni al paragrafo successivo
3.2.1. Montaggio sonda di temperatura
Si consiglia di predisporre preventivamente i collegamenti della
centralina FC715 secondo quanto esposto nello schema 1 di pagina
22.
MONTAGGIO SONDA:
• Individuare il foro passante di inserimento della sonda D, posto
sul lato desto o sinistro del basamento del termocamino (figura
12)
• Inserire nel foro D la vite di sostegno della sonda E e bloccarla
con il dado H
• Avvitare senza serrare la vite di blocco sonda G al supporto
sonda E, frapponendo la boccola F (figura 12).
• Inserire fino in fondo la sonda S nel foro della vite di blocco
sonda G e serrare dolcemente la vite G (chiave da 7).
Una volta completato il collegamento e allacciata la spina alla presa di
corrente dell’abitazione, accertarsi che il led rosso posto sulla centralina
si illumini.
Tutti i cablaggi devono essere realizzati con la presa
di corrente disinserita.
Accertarsi che la presa di corrente abbia la messa a
terra.

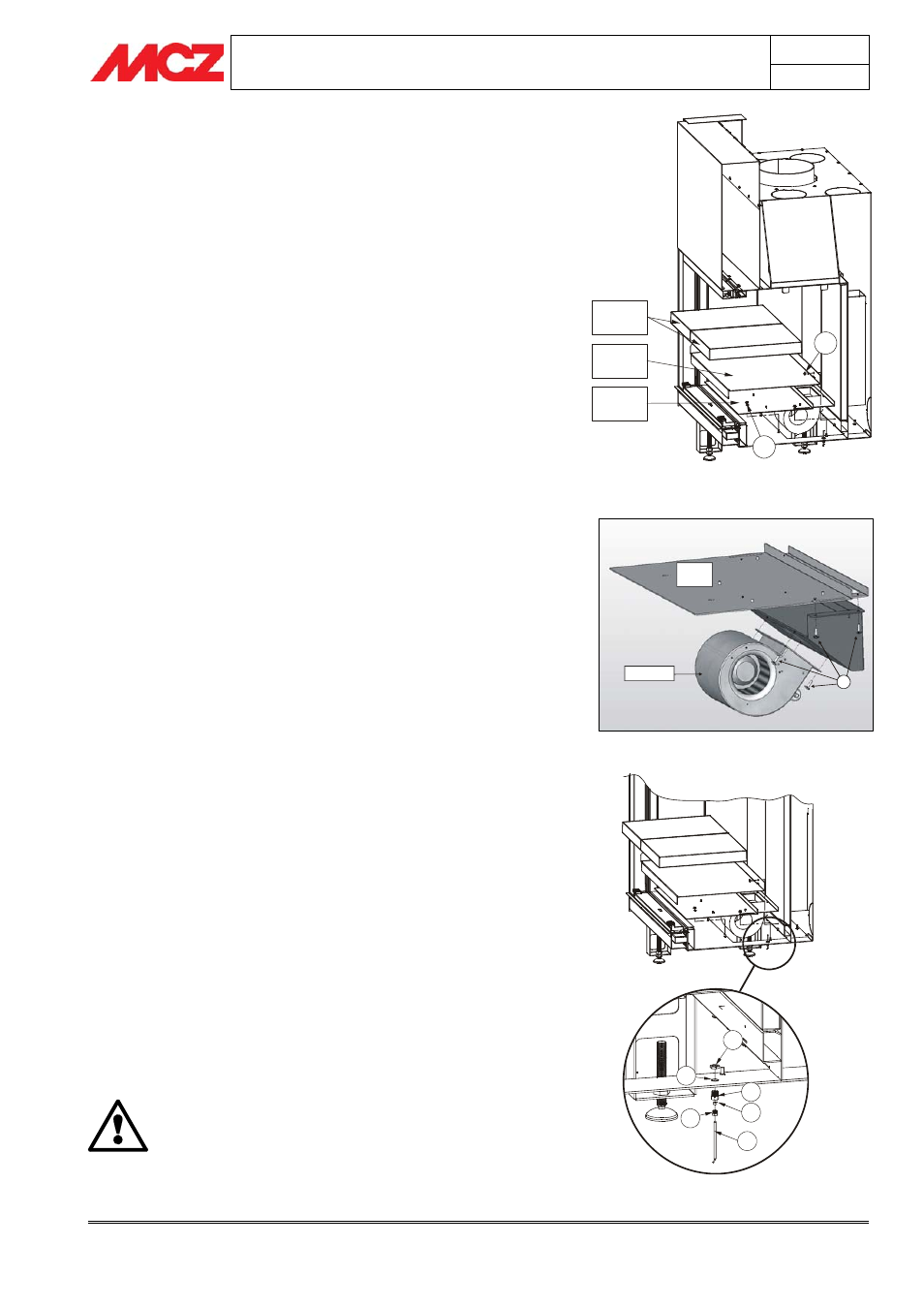

Figura 11 – Montaggio ventilatore 480 m 3 /h
Figura 10 – Smontaggio fondo ermetico interno
Figura 12 – Montaggio sonda
A
Vassoio
B
Piani in
Alutec®
Fondo
C
D
Sezione
FORMA
H
Posizione
foro sonda
E
F
G
D
S
E
Fondo
C
Ventilatore
