Collegamento elettrico SMA Solar Technology AG
42 WB5A_6A-IA-IIT114540 Istruzioni per l’installazione
Procedura
1. Aprire l'inverter come descritto nel capitolo 7.2 ”Apertura dell'inverter” (Pagina 58).
2. Introdurre il cavo in ogni inverter.
A tal fine utilizzare una delle due aperture di destra (F) sul fondo dell'involucro.
3. Portare il cavo lungo il cunicolo per cavi (E) fino al blocco morsetti (B).
4. Mettere a terra la schermatura del cavo in ogni inverter tramite il collegamento PE (D).
5. In ogni inverter, munire i fili del cavo positivo e negativo di guaine terminali.
6. Collegare il polo positivo e negativo nei relativi
morsetti a vite.

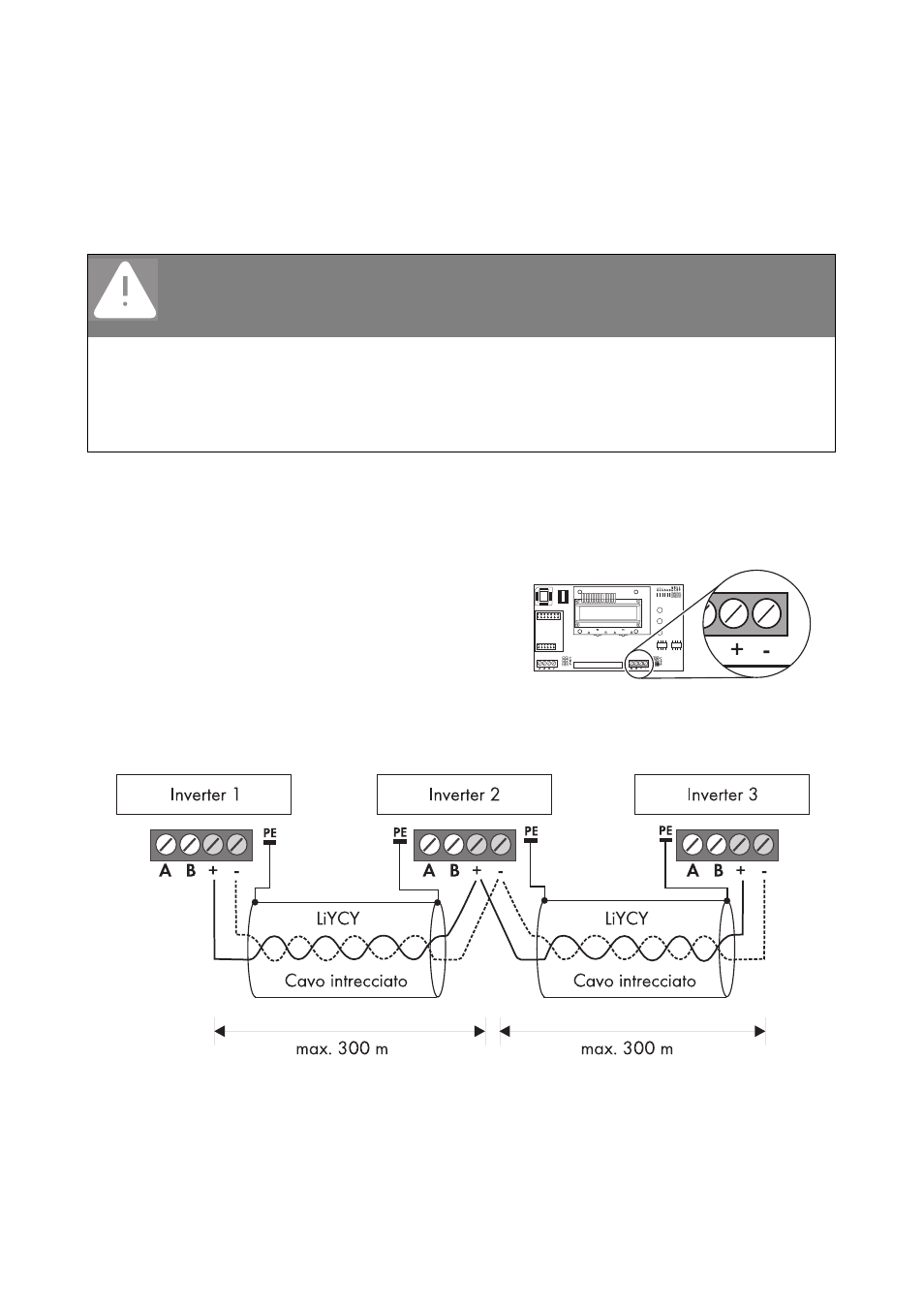

7. Per collegare tra loro i 3 inverter, unire sul blocco di morsetti dell'inverter centrale i cavi positivi
e negativi degli altri 2 inverter.
La lunghezza del cavo tra 2 inverter non deve superare i 300 m.
PERICOLO
Pericolo di morte per alta tensione in caso di errore sul cavo di
SMA Power Balancer.
• Inserire il tubo flessibile di silicone in dotazione sulla linea positiva e negativa di ogni
inverter.
• Accorciare il tubo di silicone fino alla lunghezza necessaria.
• Il tubo in silicone deve ricoprire completamente il cavo all'interno dell'inverter.
