SMA Solar Technology AG Collegamento elettrico
Istruzioni per l’installazione WB5A_6A-IA-IIT114540 31

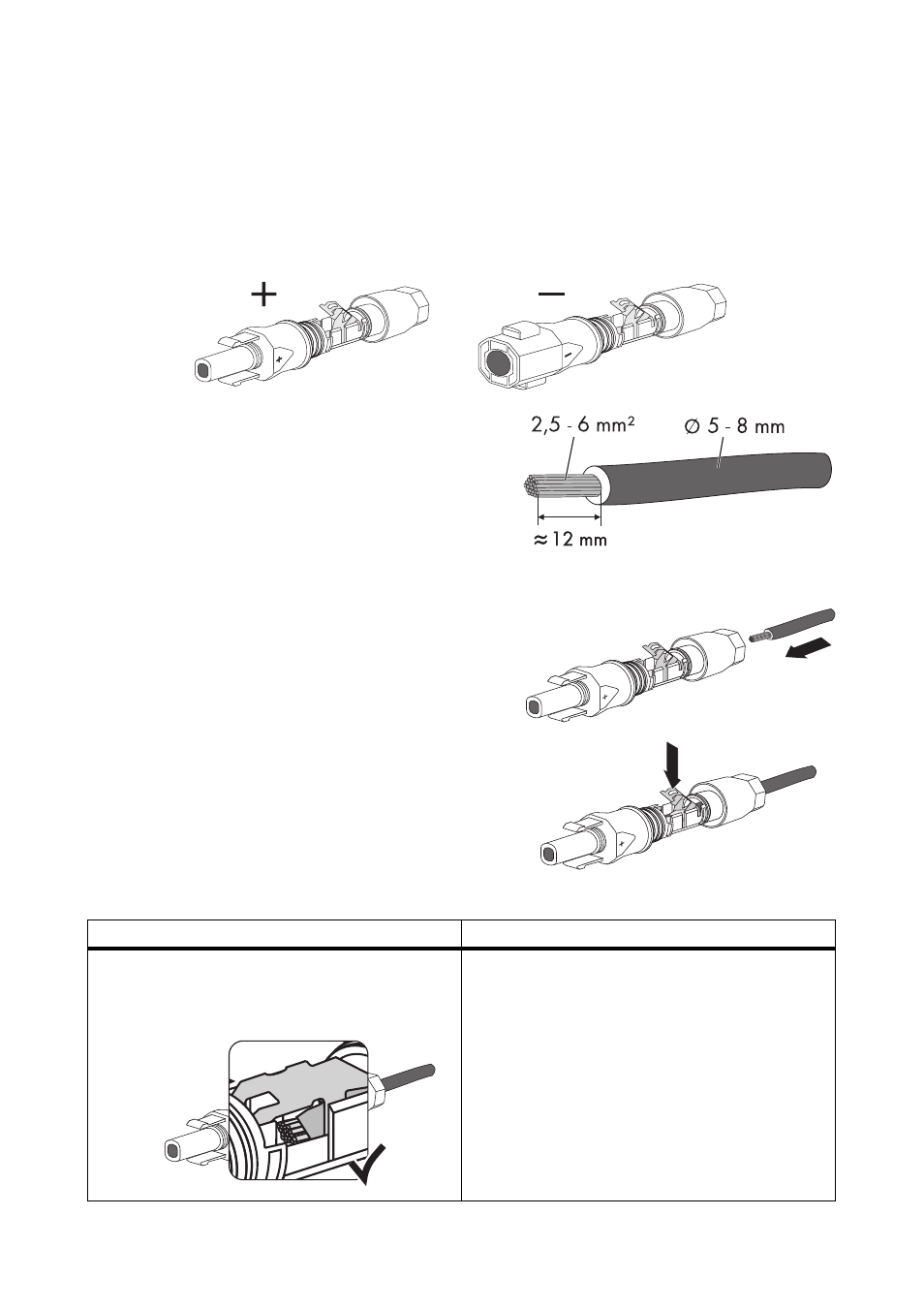

5.4.2 Preparazione di connettori a spina CC
Per il collegamento all'inverter è necessario che tutti i cavi di collegamento del piccolo impianto eolico
siano dotati dei connettori a spina CC forniti in dotazione.
Preparare i connettori a spina CC come descritto di seguito. Rispettare la corretta polarità dei
connettori. I connettori a spina CC sono contrassegnati con ”+” e ”‒”.
Requisiti dei cavi:
• Utilizzare un cavo PV1-F.
Procedura
1. Introdurre il cavo spelato fino in fondo nel
connettore.
2. Premere il morsetto verso il basso finché non scatta
in posizione.
3. Assicurarsi che il cavo sia ben fisso in sede:
Risultato Provvedimento
☑ Se il cavetto è visibile nella camera del
morsetto significa che il cavo è inserito
correttamente.
• Procedere con il punto 4.
