Collegamento elettrico SMA Solar Technology AG
28 WB5A_6A-IA-IIT114540 Istruzioni per l’installazione
5.2.3 Ulteriore messa a terra dell'involucro
Se l'installazione lo richiede, è possibile utilizzare il morsetto della messa a terra per collegare un
secondo conduttore di protezione o come compensazione del potenziale.
Procedura

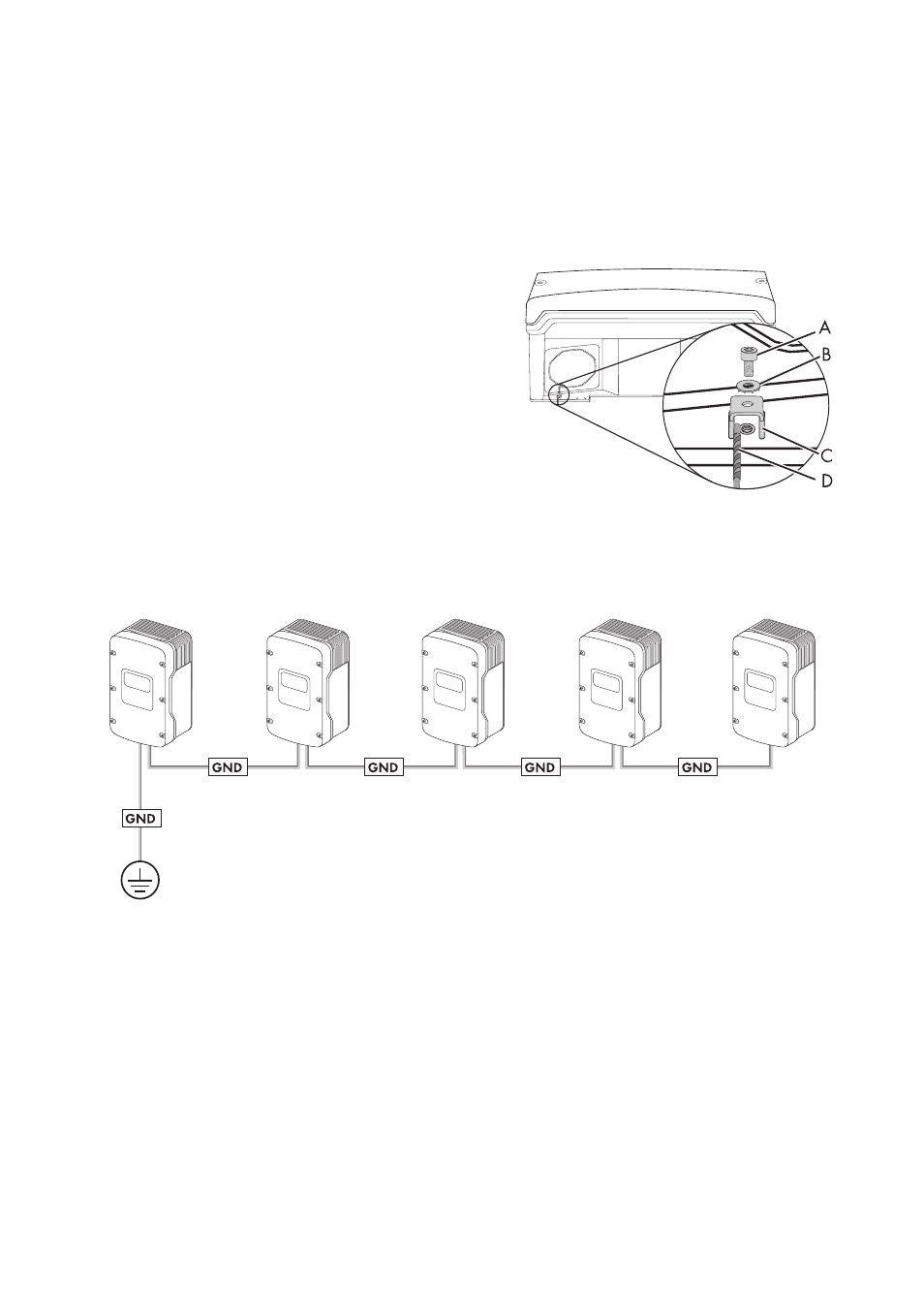

1. Inserire il cavo di messa a terra spelato (D) sotto al
morsetto (C) (sezione max 16 mm² o, con guaina
terminale, max 10 mm²).
2. Fissare il morsetto con la vite (A) e la rondella (B).
I denti della rondella devono essere rivolti verso il
morsetto.
☑ La messa a terra aggiuntiva dell'involucro
dell'inverter è terminata.
È possibile mettere a terra diversi inverter come illustrato qui di seguito:
