SMA Solar Technology AG Ricerca errori
Istruzioni per l’installazione WB33-38-IA-IIT120940 63

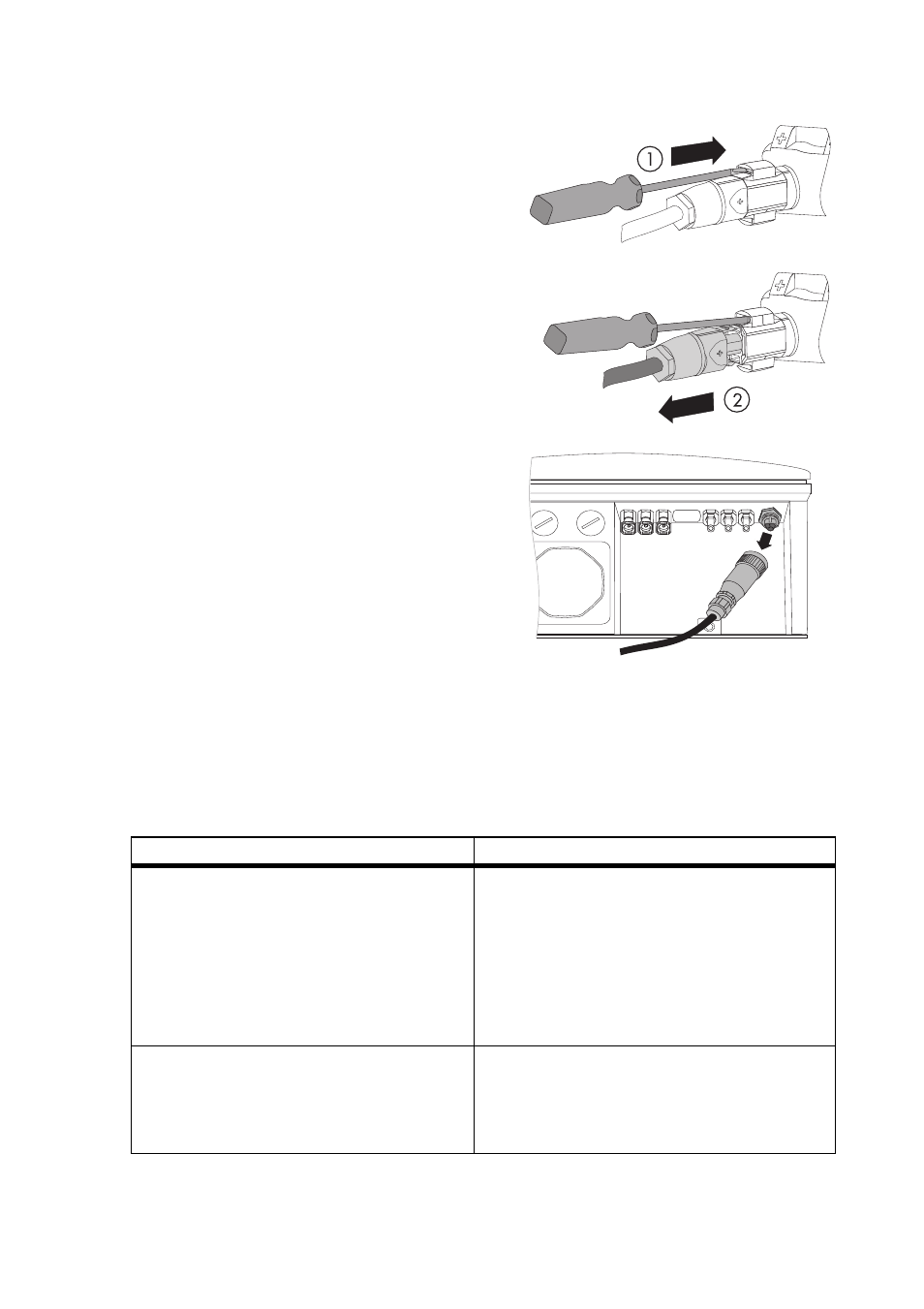

3. Sbloccare ed estrarre tutti i connettori a spina CC.
A tale scopo infilare il cacciavite (larghezza punta:
3,5 mm) in una delle fessure laterali ed estrarre i
connettori a spina CC. Durante tale operazione,
NON TIRARE IL CAVO.
4. Rimuovere la scatola di connessione CA
dall'inverter.
5. Scollegare L1, L2 e L3 del piccolo impianto eolico da Windy Boy Protection Box.
6. Misurare la resistenza tra le fasi del piccolo impianto eolico e del potenziale di terra:
– Misurare la resistenza tra L1 del piccolo impianto eolico e del potenziale di terra.
– Misurare la resistenza tra L2 del piccolo impianto eolico e del potenziale di terra.
– Misurare la resistenza tra L3 del piccolo impianto eolico e del potenziale di terra.
Risultato Provvedimento
La resistenza misurata ha un valore vicino a
infinito.
☑ Non è presente una dispersione verso
terra nel piccolo impianto eolico.
È probabile che sia presente una dispersione
verso terra in Windy Boy Protection Box o nelle
linee verso l'inverter.
• Scollegare Windy Boy Protection Box
dall'inverter e misurare la resistenza di
tutti i collegamenti e rispetto al potenziale
di terra.
La resistenza misurata ha un valore minimo
(< 10 Ω ).
☑ È presente una dispersione verso terra
nel piccolo impianto eolico.
• Prima di ricollegare il piccolo impianto
eolico all'inverter, l'installatore
dell'impianto stesso deve eliminare la
dispersione verso terra.
