Collegamento elettrico SMA Solar Technology AG
22 WB33-38-IA-IIT120940 Istruzioni per l’installazione
5.2.2 Vista interna

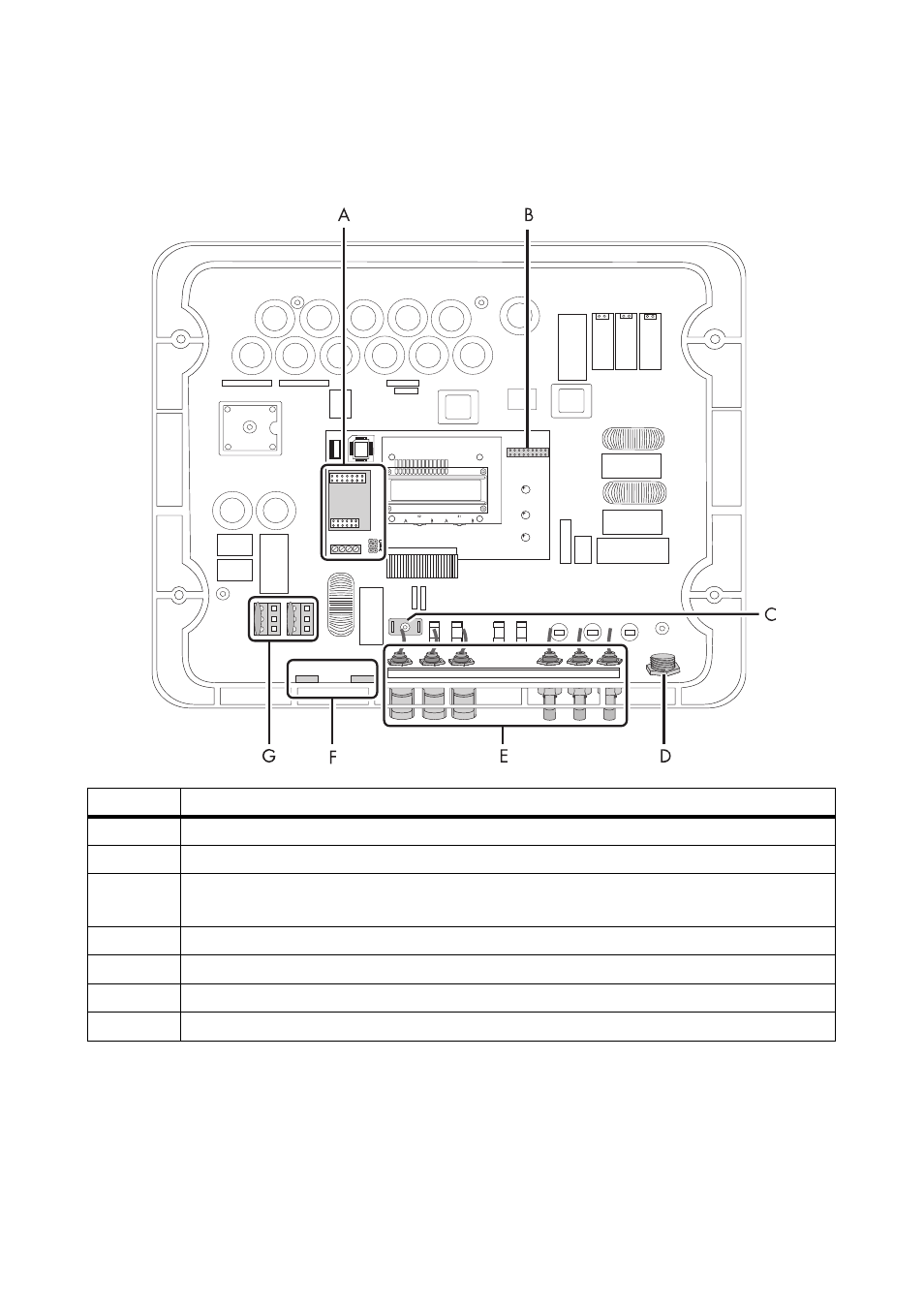

La seguente figura mostra i diversi componenti e punti di collegamento dell'inverter aperto.
* Per WB 3300-11 / WB 3800-11 l'inverter è dotato di 2 connettori a spina CC negativi e 2 positivi.
Oggetto Descrizione
A
Ingresso e punti di collegamento per la comunicazione
B Ingresso jumper per controllo ventole
C Spina piatta per la messa a terra della schermatura del cavo nel caso di comunicazione
via cavo
D Connettore femmina CA per il collegamento alla rete
E Connettore a spina CC per il collegamento del piccolo impianto eolico*
F Apertura dell'involucro con tappo di chiusura per la comunicazione
G Varistori
