SMA Solar Technology AG
Collegamento elettrico
Istruzioni per l’installazione
WB33-38-IA-IIT120940
21
5 Collegamento elettrico
5.1 Sicurezza
5.2 Panoramica dei punti di collegamento
5.2.1 Vista esterna

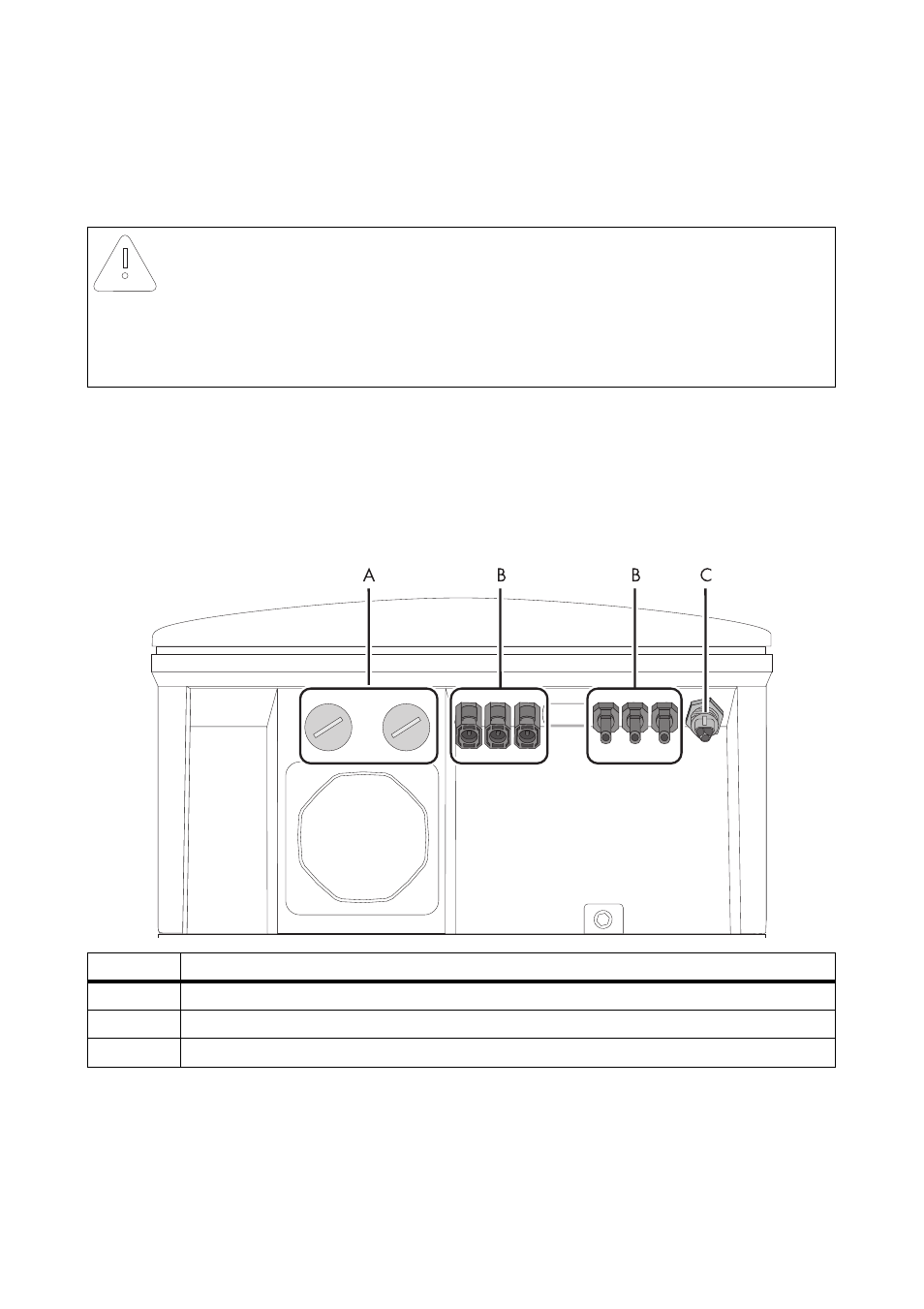

La seguente figura mostra l'assegnazione dei singoli punti di collegamento sul fondo dell'inverter.
* Per WB 3300-11 / WB 3800-11 l'inverter è dotato di 2 connettori a spina CC negativi e 2 positivi.
AVVISO
Danneggiamento dell'inverter per scarica elettrostatica!
Le scariche elettrostatiche possono provocare danni irrimediabili ai componenti interni
dell'inverter.
• Prima di toccare un componente scaricare la propria carica elettrostatica.
Oggetto Descrizione
A
Aperture dell'involucro per la comunicazione (con tappo cieco)
B
Connettore a spina CC per il collegamento dei cavi CC*
C
Connettore femmina CA per il collegamento alla rete
