SMA Solar Technology AG 6 Collegamento elettrico
Istruzioni per l’installazione WB3-5TL-21-IA-it-10 35
6.4 Collegamento CC
6.4.1 Allacciamento dei cavi di collegamento ai connettori CC

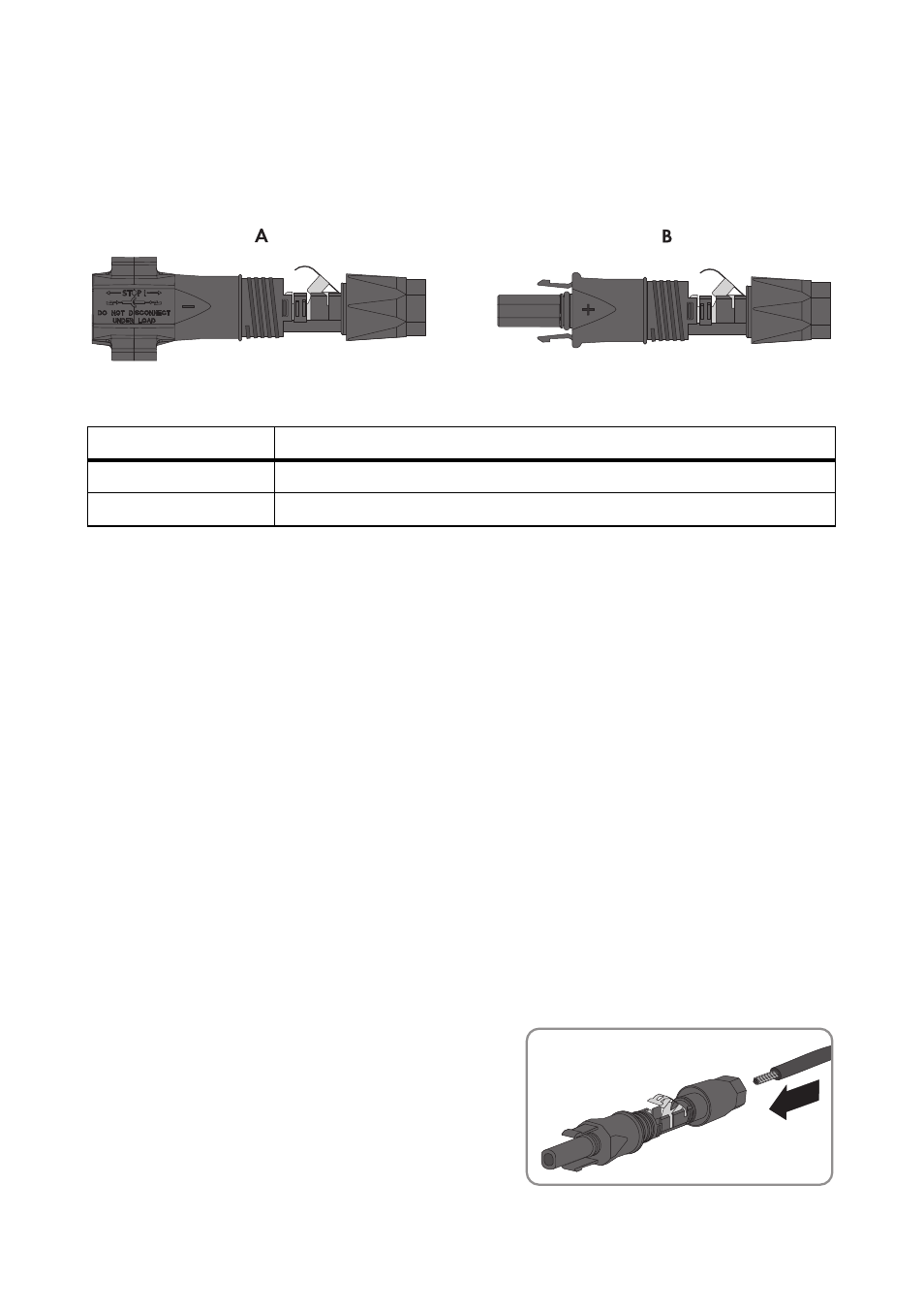

Figura 12: Connettori CC
Materiale necessario (non compreso nella fornitura):
☐ 2 cavi PV1-F per il collegamento del raddrizzatore (lunghezza: max 30 m)
☐ 2 cavi PV1-F per ponticellare gli ingressi CC sull’inverter (lunghezza: 25 cm ... 35 cm)
Requisiti dei cavi:
☐ Diametro esterno: 5 mm ... 8 mm
☐ Sezione conduttore: 2,5 mm² ... 6 mm²
Assegnazione dei cavi PV1-F ai connettori CC:
• Un cavo PV1-F per il collegamento del raddrizzatore a un connettore CC positivo.
• Un cavo PV1-F per il collegamento del raddrizzatore a un connettore CC negativo.
• Collegare ciascuna delle 2 estremità del cavo PV1-F per ponticellare gli ingressi CC a un
connettore CC positivo.
• Collegare ciascuna delle 2 estremità del cavo PV1-F per ponticellare gli ingressi CC a un
connettore CC negativo.
Allacciare ciascun cavo di collegamento al connettore CC corrispondente rispettando la seguente
procedura.
1. Spelare il cavo di 12 mm.
2. Introdurre il cavo spelato fino in fondo nel
connettore a spina CC. Accertarsi che il cavo
spelato e il connettore CC presentino la stessa
polarità.
Posizione Denominazione
A Connettore a spina CC negativo
B Connettore a spina CC positivo
+
