6 Collegamento elettrico SMA Solar Technology AG
32 WB3-5TL-21-IA-it-10 Istruzioni per l’installazione

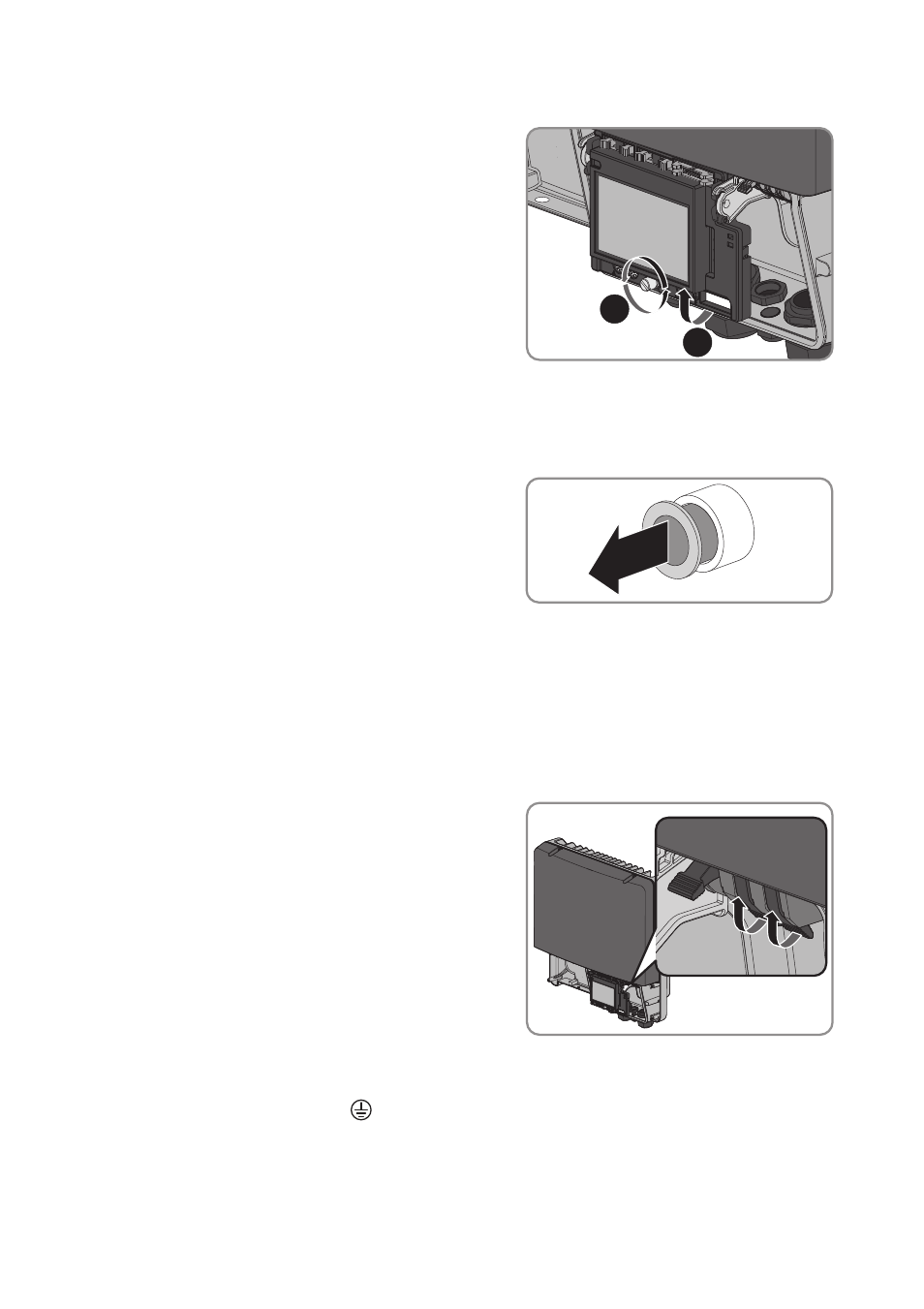

5. Sollevare il display per avere più spazio per il
collegamento. A tale scopo, rimuovere la vite sul
display.
☑ Il display scatta in posizione.
6. Se il diametro del cavo CA è compreso fra 15 e 21 mm, estrarre l’inserto dalla guarnizione del
pressacavo CA:
• Svitare il dado a risvolto del pressacavo CA.
• Estrarre l’inserto presente nella guarnizione del
pressacavo CA.
• Serrare leggermente il dado a risvolto sul pressacavo CA, senza stringere a fondo.
7. Spelare il cavo CA.
8. Accorciare L e N di 5 mm.
9. Spelare L, N e PE rispettivamente di 12 mm.
10. Introdurre il cavo CA nell’inverter attraverso il pressacavo. Se necessario, allentare leggermente
il dado a risvolto del pressacavo.
11. Premere verso l’alto fino a fine corsa la leva di
sicurezza della morsettiera del cavo CA.
12. Collegare il cavo CA all’apposita morsettiera:
• Collegare PE al morsetto .
• Collegare N al morsetto N.
• Collegare L al morsetto L.
1
2
