SMA Solar Technology AG 6 Collegamento elettrico
Istruzioni per l’installazione WB3-5TL-21-IA-it-10 29
6.2.2 Vista interna

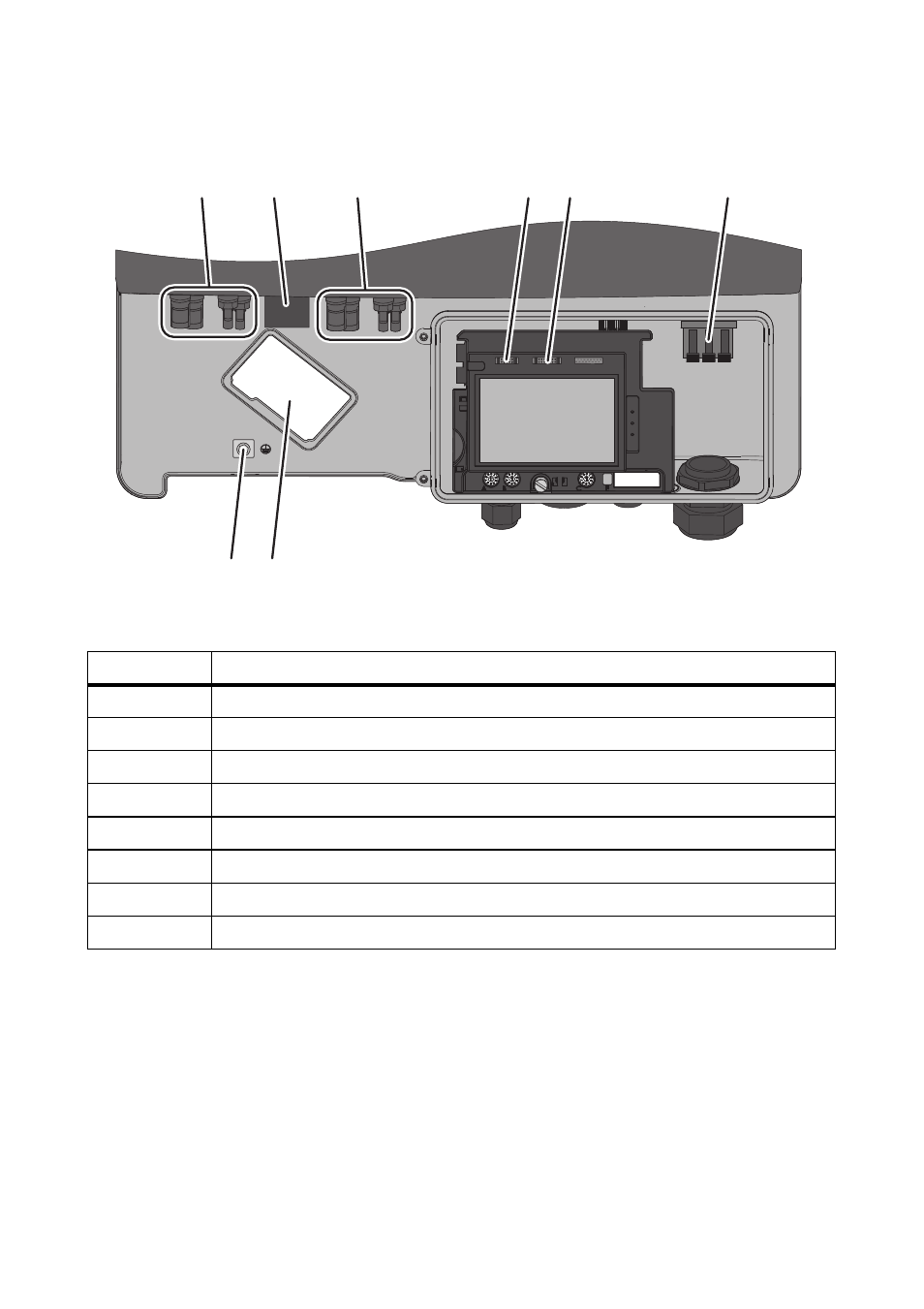

Figura 11: Punti di collegamento all’interno dell’inverter
Posizione Denominazione
A 2 connettori CC positivi e 2 negativi, ingresso A
B Presa per il collegamento di ESS
C 2 connettori CC positivi e 2 negativi, ingresso B
D Presa per il collegamento dell’interfaccia multifunzione
E Presa per il collegamento dell’interfaccia di comunicazione
F Morsettiera per il collegamento del cavo CA
G Punto d'installazione della ventola aggiuntiva
H Morsetto per la messa a terra aggiuntiva dell’inverter
B A C D E F
G H
