SMA Solar Technology AG Collegamento elettrico
Istruzioni per l’installazione SMC70HV11-IA-IIT112970 31

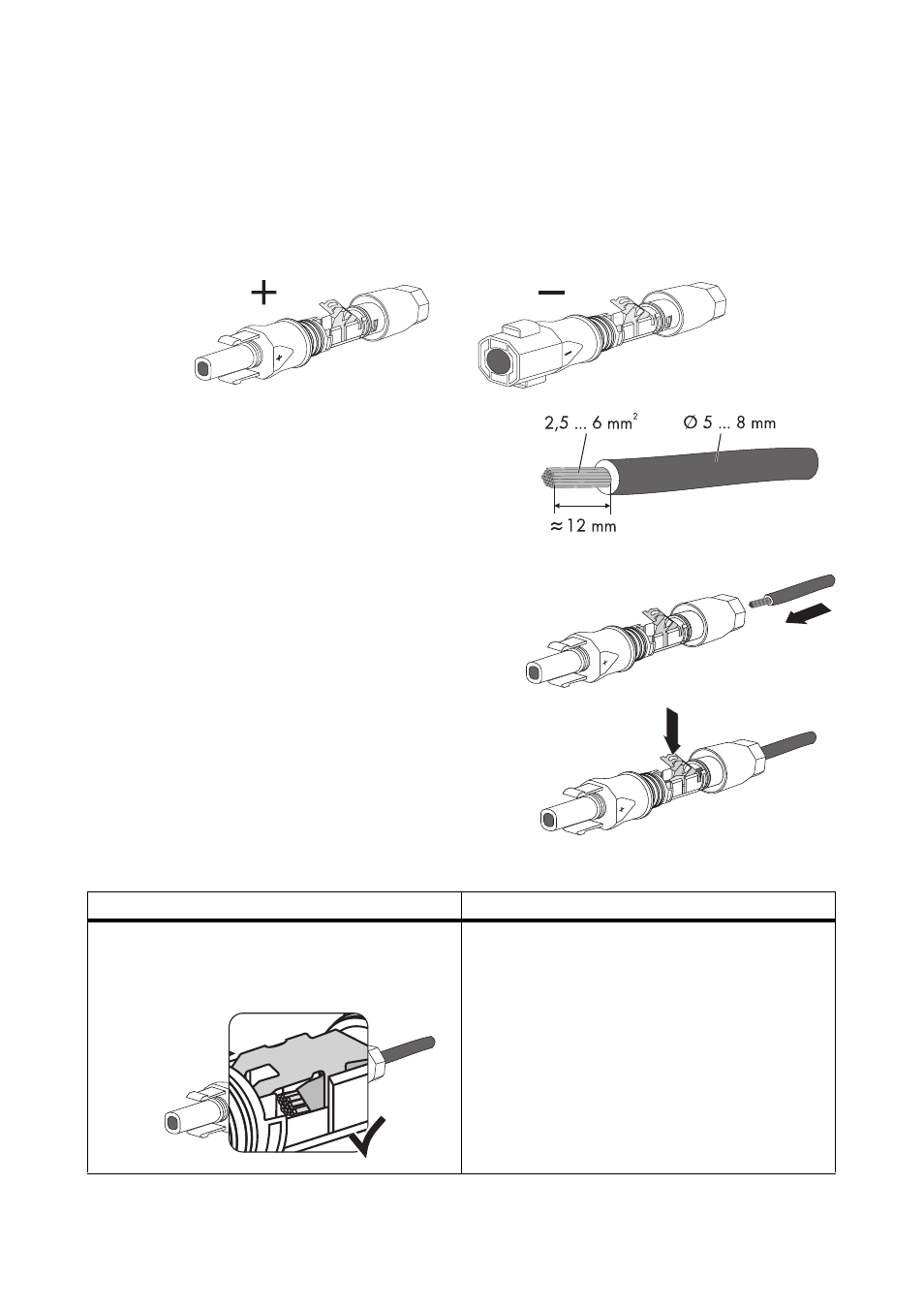

5.4.2 Confezionamento di connettori a spina CC
Per il collegamento all'inverter è necessario che tutte i cavi di collegamento ai moduli FV siano dotati
dei connettori a spina CC forniti in dotazione.
Confezionare i connettori a spina CC come descritto di seguito. Rispettare la corretta polarità dei
connettori. I connettori a spina CC sono contrassegnati con "+" e "–".
Requisiti del cavo:
• Utilizzare un cavo FV1-F.
Procedura
1. Introdurre il cavo spelato fino in fondo nel
connettore a spina CC.
2. Spingere il morsetto.
☑ Il morsetto scatta in posizione.
3. Assicurarsi che il cavo sia ben fisso in sede:
Risultato Provvedimento
☑ Se il cavetto è visibile nella camera del
morsetto significa che il cavo è inserito
correttamente.
• Procedere con il punto 4.
