5.2.2 Collegamento dell'inverter alla rete pubblica (CA)
1. Controllare la tensione di rete e confrontarla con il valore "V
AC nom
" sulla targhetta
d'identificazione.
L'esatto range di funzionamento dell'inverter è definito nei parametri di funzionamento. Il
relativo documento è disponibile nell'area download del sito www.SMA-Italia.com, nella
categoria "Descrizione tecnica" dell'inverter corrispondente.
2. Disinserire l'interruttore automatico e assicurarlo contro la riaccensione involontaria.

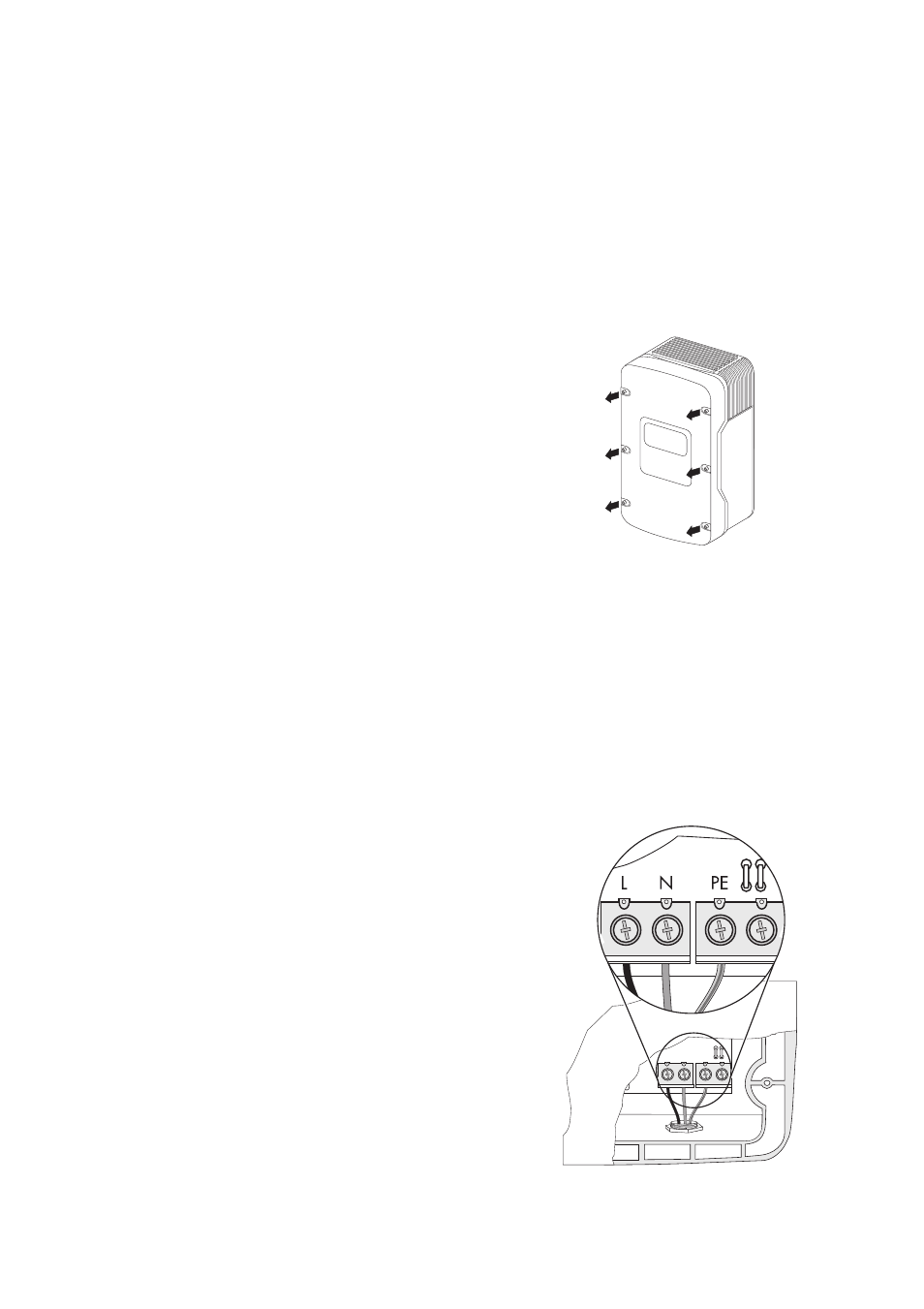

3. Svitare tutte le viti del coperchio e rimuoverlo.
4. Rimuovere il nastro adesivo dal pressacavi CA
5. Inserire dall'esterno il pressacavo CA nell'apertura
dell'involucro e avvitarlo dall'interno con il dado di
bloccaggio.
6. Rimuovere il dado a risvolto del pressacavo e
inserirlo sul cavo.
7. Inserire il cavo nel morsetto CA tramite il
pressacavo.
8. Servendosi di un cacciavite collegare L, N e il
conduttore di protezione (PE) alle morsettiere
conformemente alla siglatura.
Il filo PE deve essere 5 mm più lungo dei fili L ed N!
Attenzione a non invertire L e N!
