SMA Solar Technology AG
Collegamento elettrico
Istruzioni per l’installazione
SMC70HV11-IA-IIT112970
21
5 Collegamento elettrico
5.1 Panoramica dei punti di collegamento
5.1.1 Vista esterna

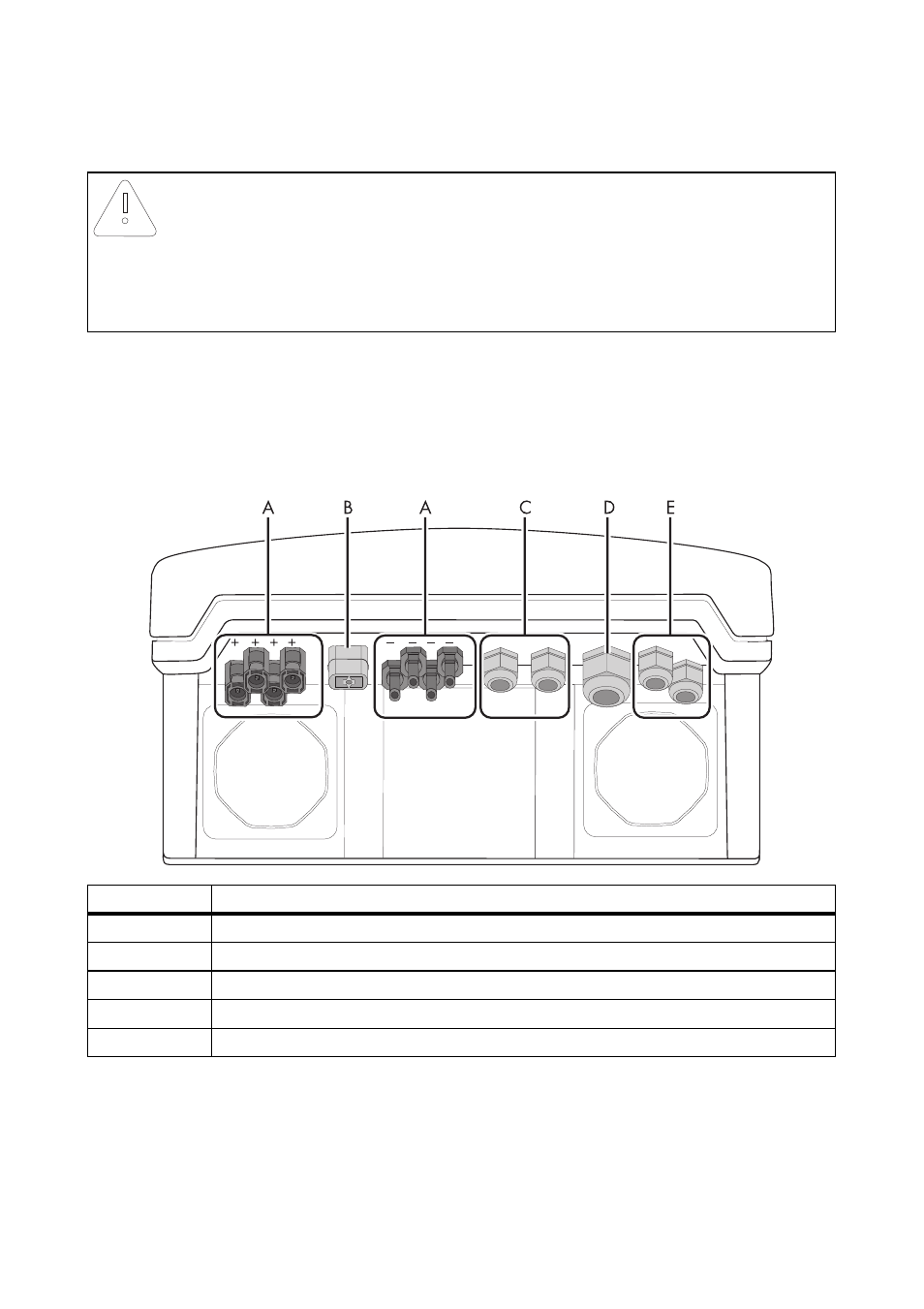

La seguente figura mostra l'assegnazione dei singoli punti di collegamento sul fondo dell'inverter.
AVVISO
Danneggiamento dell'inverter per scarica elettrostatica!
Le scariche elettrostatiche possono provocare danni irrimediabili ai componenti interni
dell'inverter.
• Prima di toccare un componente scaricare la propria carica elettrostatica.
Posizione
Descrizione
A
Connettore a spina CC per il collegamento delle stringhe
B
Connettore femmina per il collegamento dell'Electronic Solar Switch (ESS)
C
Pressacavi per la comunicazione opzionale tramite RS485 o via radio (PG16)
D
Pressacavo per collegamento di rete (CA) (12 mm … 25 mm)
E
Pressacavi per SMA Power Balancer
