6 Relè esterno per il monitoraggio di rete SMA Solar Technology AG
64 SC4-63HE-BE-BIT103280 Manuale d’uso
6 Relè esterno per il monitoraggio di rete
6.1 Panoramica degli elementi di visualizzazione e di comando

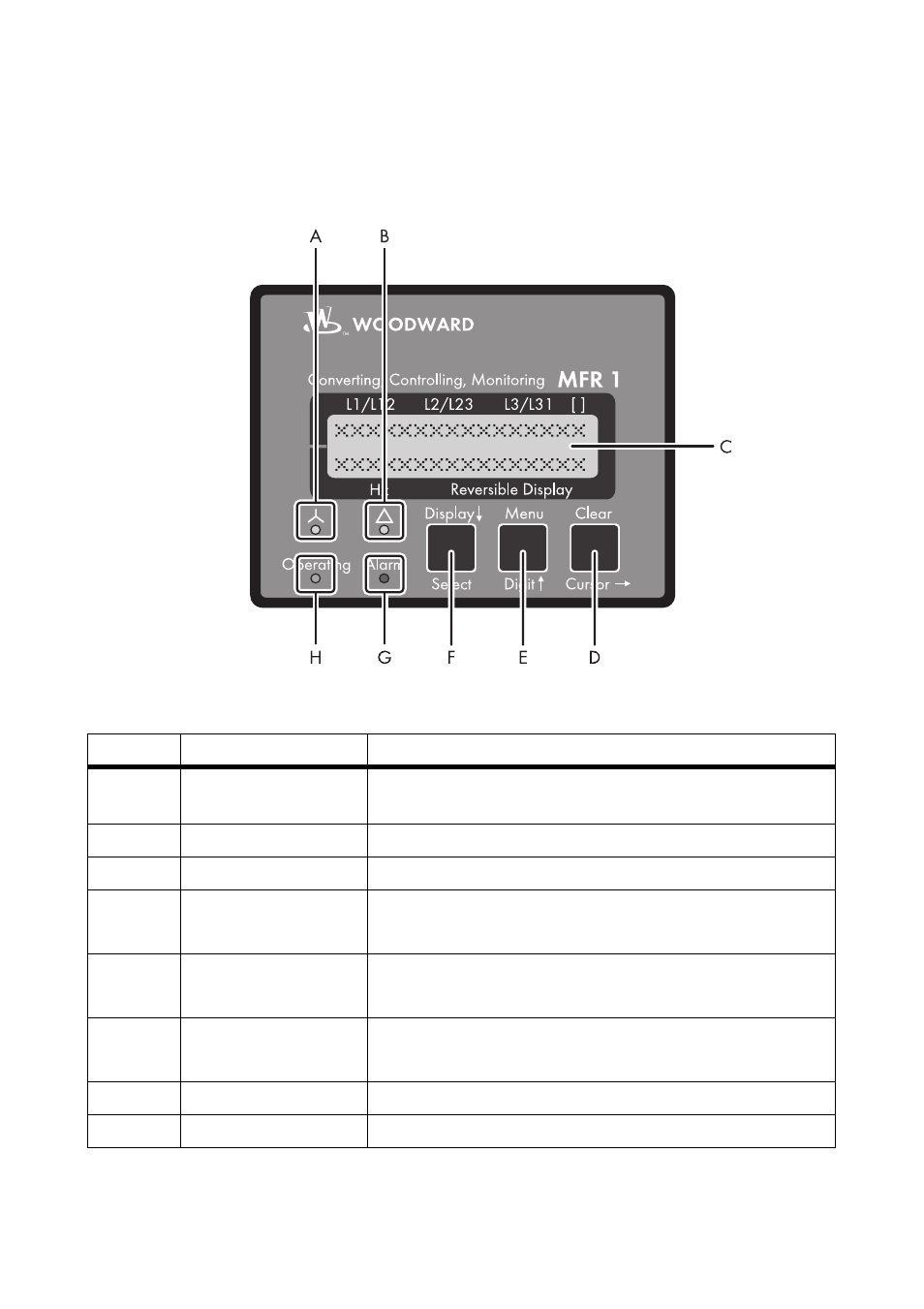

Figura 21: pannello di comando del relè esterno per il monitoraggio della rete
Oggetto Descrizione Funzione
A Stella Indicazione delle tensioni stellate (conduttori delle fasi-
conduttore neutro)
B Triangolo Indicazione delle tensioni di linea
C Display a cristalli liquidi Display a cristalli liquidi a 2 righe
D Clear
Cursor Conferma messaggio di allarme
Spostamento di una posizione verso destra
E Menu
Digit Seleziona menu
Aumento della cifra selezionata
F Display
Select Sfoglia il menu
Conferma selezione
G Alarm Si è verificato un allarme
H Operating Modo automatico
