SMA Solar Technology AG 4 Sunny Central Control
Manuale d’uso SC4-63HE-BE-BIT103280 41

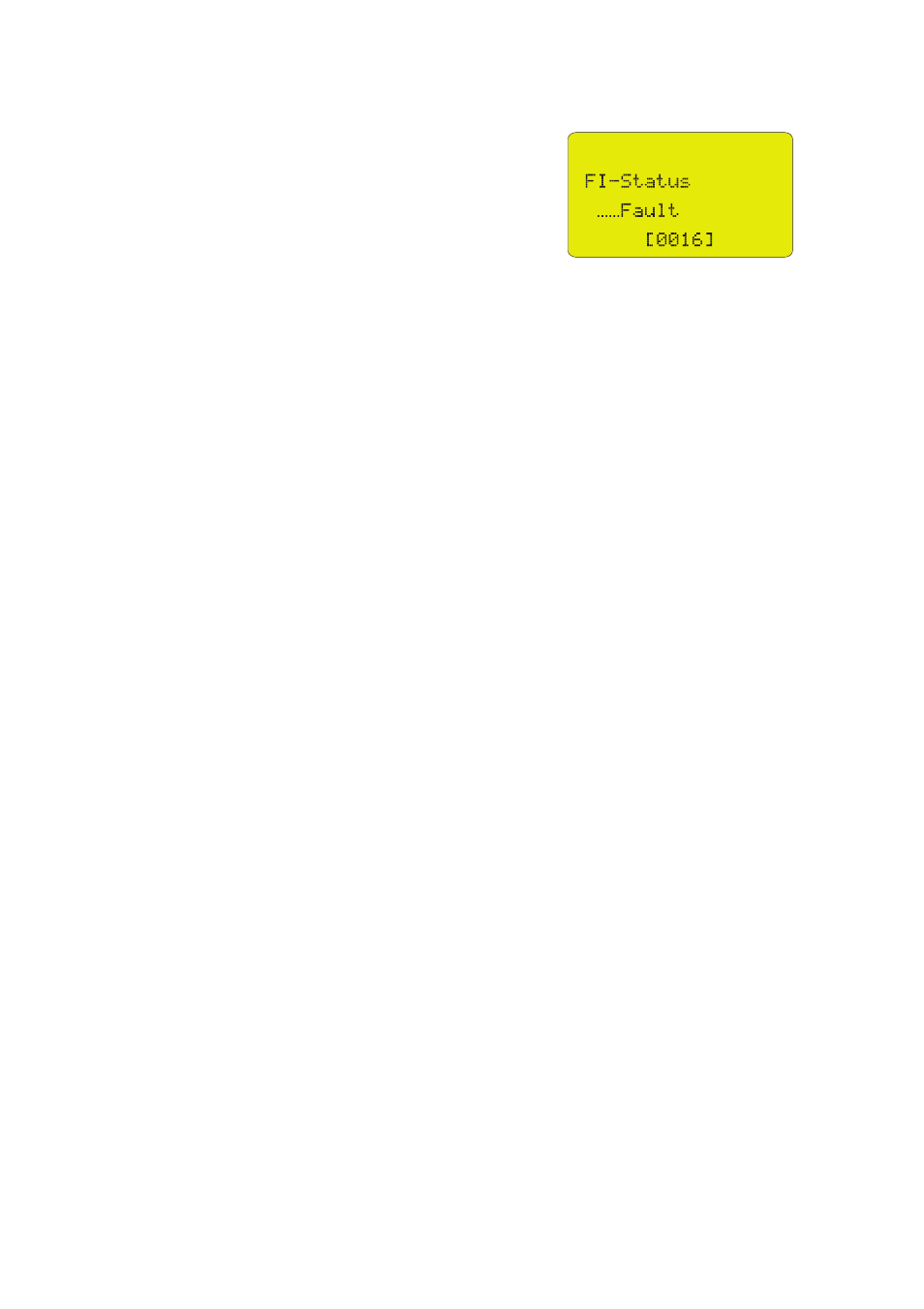

✖ Sul display compare il codice errore 0016?
Non è stato possibile inviare il Test-Report.
• Il significato del codice di errore nell'ultima
riga è illustrato nelle istruzioni per l'uso del
NET Piggy-Back.
4.6 Sensori analogici e segnali esterni
4.6.1 Calcolo dell'amplificazione e dell'offset dei sensori esterni
Al fine di ottenere misure corrette dai sensori esterni è necessario calcolare in anticipo per ciascuno
di essi amplificazione e offset.
Amplificazione
L'amplificazione si ricava dividendo il range di valori da visualizzare per il range di misura:
Amplificazione = range di valori da visualizzare / range di misura
Offset
L'offset è la differenza tra il limite inferiore del range di valori e il prodotto risultante dalla
moltiplicazione del fattore di amplificazione per il limite inferiore del range di misura.
Offset = limite inferiore range di valori – (fattore di amplificazione x limite inferiore range
di misura)
Calcolo
Viene misurato il valore di misura M nel range compreso tra Mu e Mo
Si vuole visualizzare il valore W nel range di valori compreso tra Wu e Wo
Spiegazione delle abbreviazioni usate
Amplificazione: V = (Wo – Wu) / (Mo –Mu)
Offset: O = Wu – (V x Mu)
Visualizzazione su Sunny Central Control: W = (V x M) + O
M valore di misura Mo limite superiore range di misura
Mu limite inferiore range di misura O offset
V amplificazione W valore
Wo limite superiore range di valori Wu limite inferiore range di valori
