Collegamento elettrico SMA Solar Technology AG
30 SB33-38-11-IA-it-62 Istruzioni per l’installazione

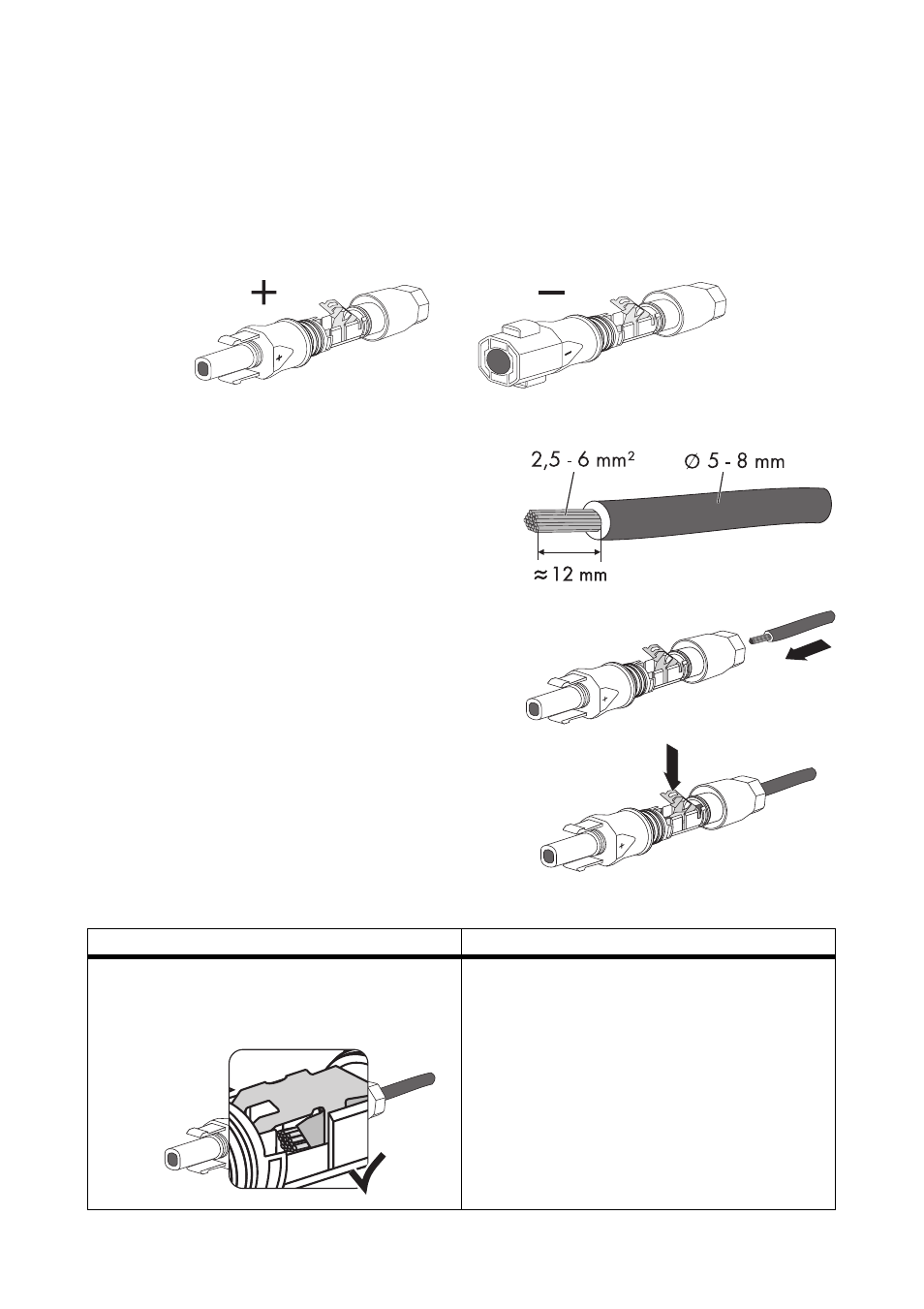

5.5.2 Preparazione di connettori a spina CC
Per il collegamento all'inverter è necessario che tutti i cavi di collegamento ai moduli fotovoltaici siano
dotati dei connettori a spina CC forniti in dotazione.
Preparare i connettori a spina CC come descritto di seguito. Rispettare la corretta polarità dei
connettori. I connettori a spina CC sono contrassegnati con "+" e "–".
Requisiti dei cavi:
• Utilizzare un cavo PV1-F.
Procedura
1. Introdurre il cavo spellato fino in fondo nel
connettore a spina CC.
2. Spingere il morsetto.
☑ Il morsetto scatta in posizione.
3. Assicurarsi che il cavo sia ben fisso in sede.
Risultato Provvedimento
☑ Se il cavetto è visibile nella camera del
morsetto allora il cavo è correttamente in
sede.
• Procedere con il punto 4.
