SMA Solar Technology AG Montaggio
Istruzioni per l’installazione SB33-38-11-IA-it-62 19

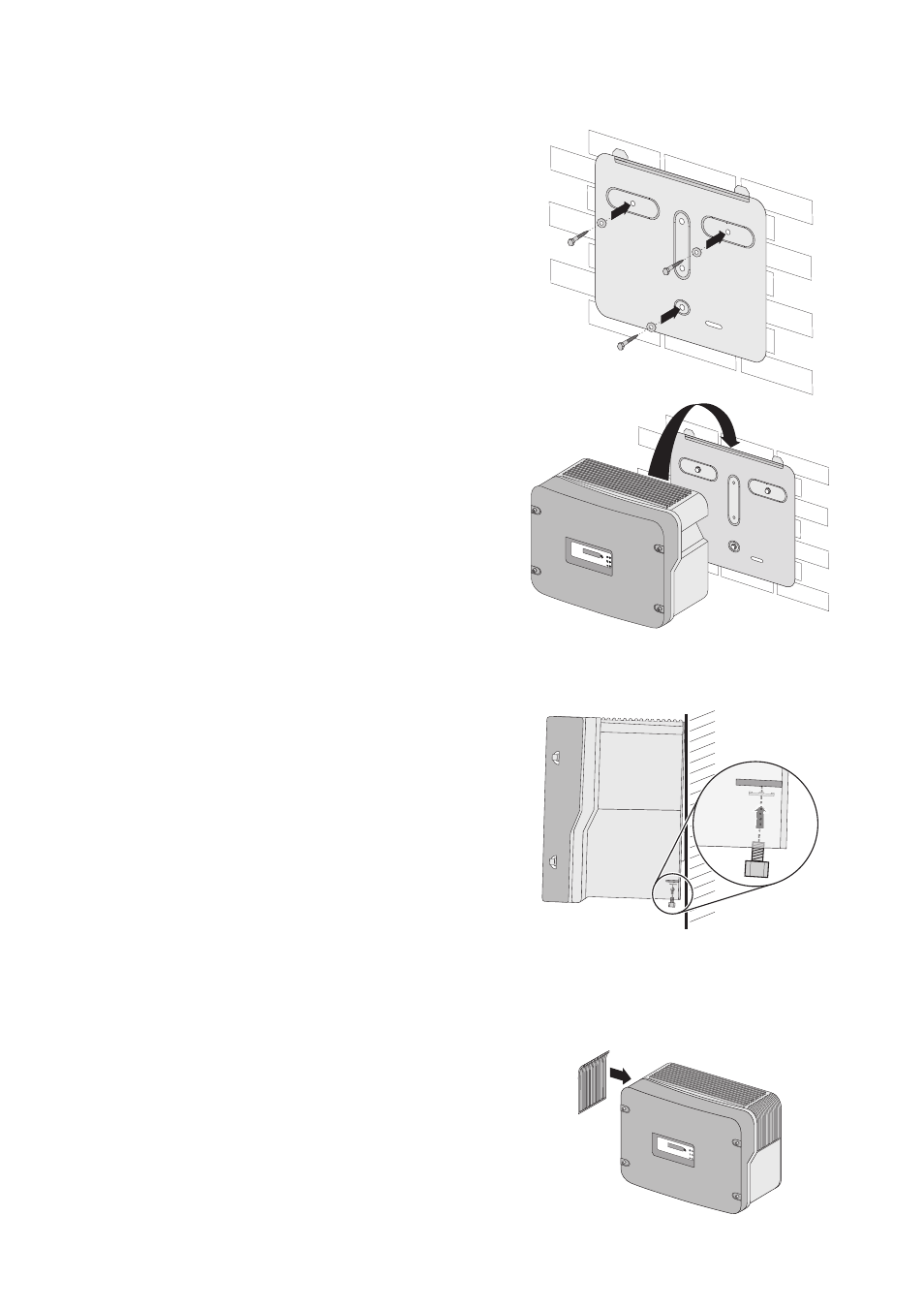

3. Fissare il supporto da parete alla parete con viti e
rondelle appropriate.
4. Agganciare l'inverter sul supporto da parete,
inserendo le linguette di fissaggio negli spazi liberi
dell'inverter.
☑ Entrambe le linguette del supporto da parete
sbucano dagli spazi liberi dell'inverter.
5. Se è previsto un secondo conduttore di protezione, mettere a terra l'inverter e fissarlo per
scongiurarne il sollevamento (5.3.3 ”Messa a terra ulteriore” (Pagina 27)).
6. Se non è previsto un secondo conduttore di
protezione, fissare l'inverter per scongiurarne il
sollevamento:
– Inserire la vite a testa cilindrica con la rondella
di sicurezza nella linguetta metallica sul lato
inferiore dell'involucro. I denti della rondella di
sicurezza devono essere rivolti verso la
linguetta metallica.
– Stringere la vite a testa cilindrica con una
coppia di 6 Nm.
7. Controllare che l'inverter sia fissato saldamente. Il supporto da parete è concepito in modo da
consentire una leggera l'inclinazione all'indietro dell'inverter su una parete perfettamente
verticale.
8. Applicare le griglie di aerazione, che sono
contrassegnate come "links/left" o "rechts/right"
(rispettivamente sinistra e destra).
