SMA Solar Technology AG Collegamento elettrico
Istruzioni per l’installazione SB33-38-11-IA-it-62 21
5.2.2 Vista interna

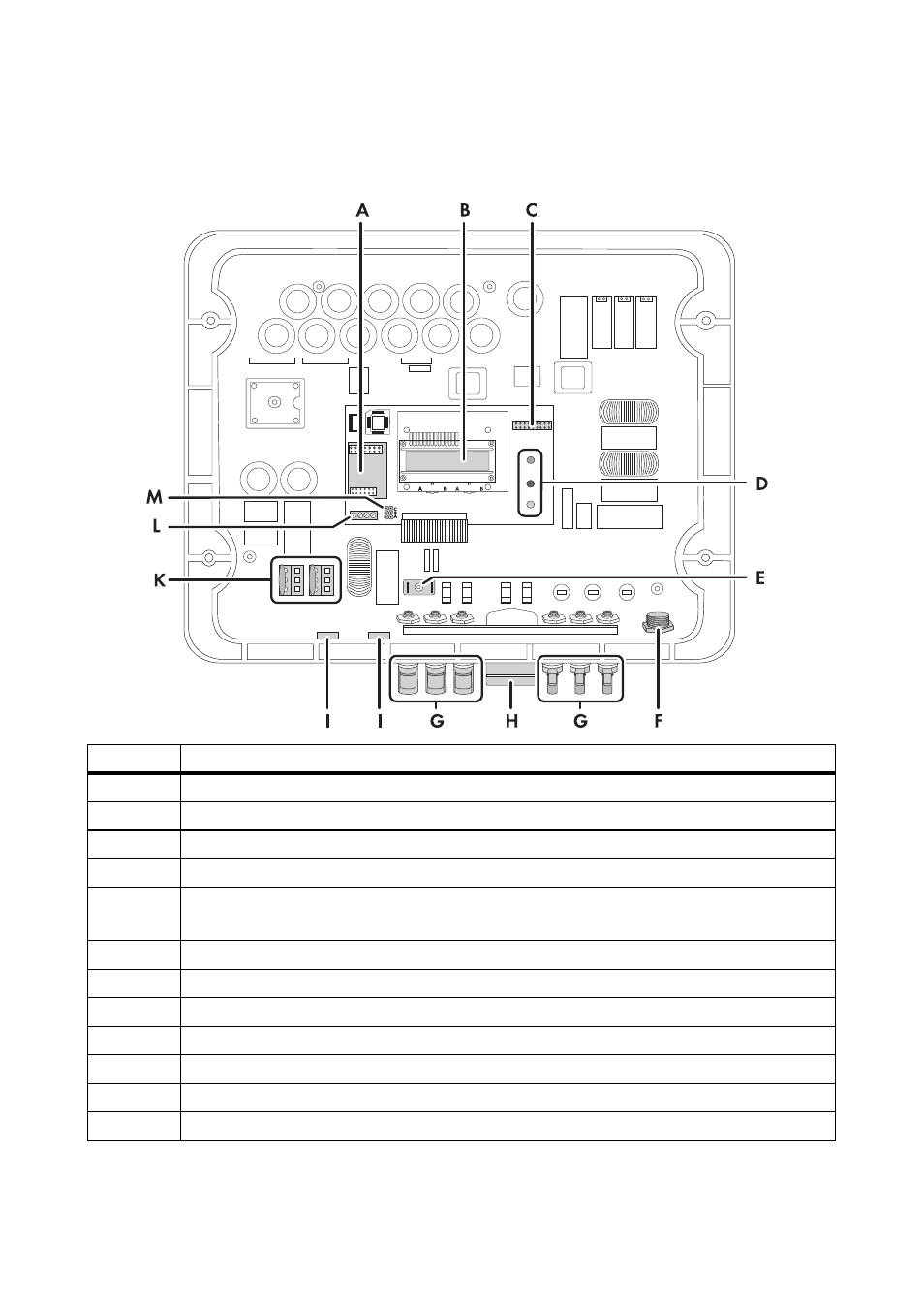

La seguente figura mostra i diversi componenti e punti di collegamento dell'inverter aperto.
* Se è stato ordinato senza ESS, l'inverter deve essere dotato di 2 connettori a spina CC negativi e 2 positivi.
** Opzionale
Oggetto Descrizione
A
Connettore per la comunicazione
B Display
C Ingresso jumper per controllo ventole
D LED di segnalazione della condizione di funzionamento
E Spina piatta per la messa a terra della schermatura del cavo nel caso di comunicazione
via cavo
F Connettore femmina CA per il collegamento alla rete
G Connettore a spina CC per il collegamento delle stringhe FV*
H Connettore per Electronic Solar Switch (ESS)**
I Apertura dell'involucro con tappi di chiusura per la comunicazione
K Varistori
L Connessioni per la comunicazione
M Connettore jumper per la comunicazione
