SMA Technologie AG Informazioni generali
Istruzioni per l’installazione SB4200TL-11:SI2006 Pagina 9
3 Informazioni generali
3.1 Descrizione dell'apparecchio

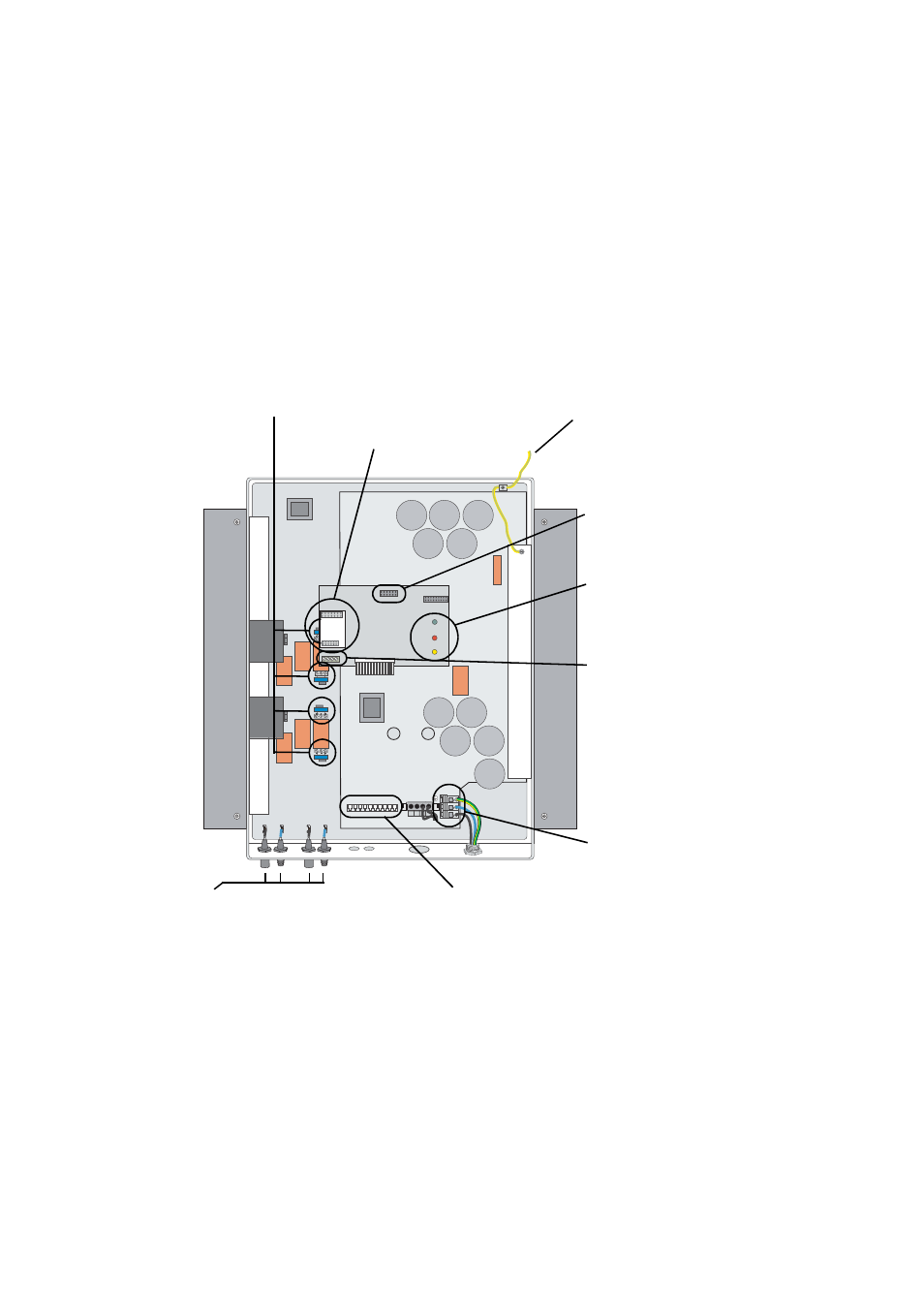

Nella seguente panoramica vengono illustrati schematicamente i vari componenti e
i punti di collegamento del Sunny Boy 4200TL Multi-String aperto:
Varistori
Pagina 33
Ingresso per la
comunicazione (RS232,
RS485, NLM Piggy-
Back, radio)
Cavo di
collegamento PE
per il coperchio
Ingresso per
display (Sunny
Display)
LED di
segnalazione della
condizione di
funzionamento
Ingresso per la
comunicazione
Morsetti (AC)
Pagina 19
Ingresso per l'alimentatore di
potenza PLC (necessario per
la comunicazione tramite Ingressi FV
(DC) Pagina 21
