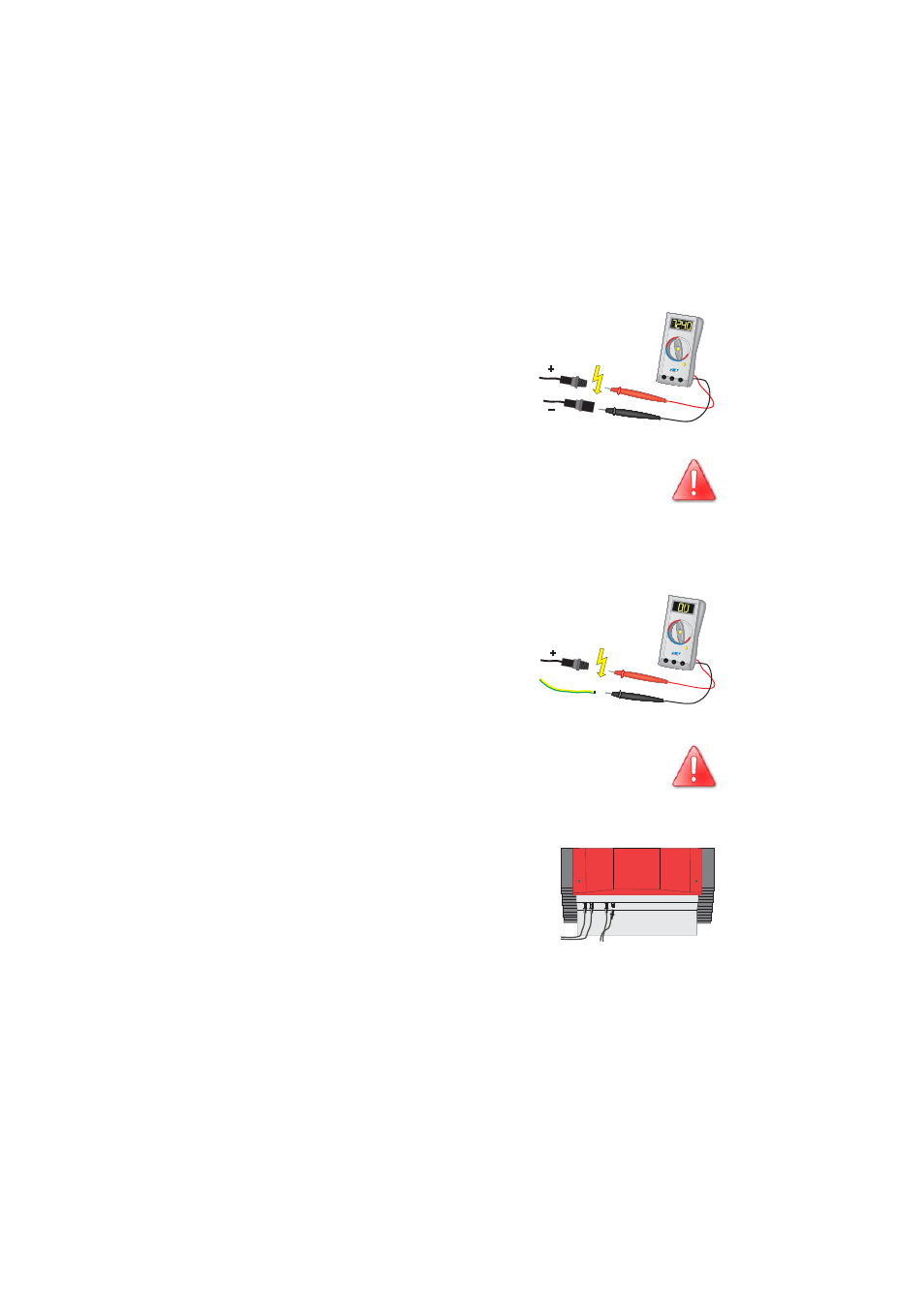

Collegamento stringa FV (DC)
Per il collegamento DC procedete nel seguente modo:
1. Controllate la corretta polarità dei collegamenti
del generatore FV e il rispetto del valore
massimo della tensione delle stringhe di 750 V
(DC), vedasi anche capitolo 4.2 „Requisiti del
generatore FV” (pagina 13).
Attenzione! Possibile presenza di tensioni pericolose!
2. Misurate le tensioni continue tra ogni connettore
a spina DC di una stringa e il potenziale di
terra.
3. Se le tensioni sono costanti e se la loro somma
corrisponde all'incirca alla tensione a vuoto
della stringa, allora su tale stringa è presente
una dispersione verso terra la cui posizione può
essere dedotta dai rapporti tra le tensioni.
Collegate le stringhe, in cui avete individuato una dispersione
verso terra, al Sunny Boy 4200TL Multi-String solo dopo aver
rimosso la dispersione nel generatore FV!
4. Ripetete i punti 2 e 3 per ogni stringa.
5. Collegate le stringhe in perfetto stato del
generatore FV. Fate attenzione ad un corretto
allineamento delle stringhe.
6. Chiudete gli ingressi DC che non utilizzate con i
cappucci in dotazione.
Collegando le stringhe il polo positivo e
il polo negativo di ogni stringa devono
essere inseriti assolutamente
nell'ingresso giusto.
PE
+ - + -
Stringa A Stringa B
