Durante funzionamento normale il Sunny Boy 4200TL Multi-String non genera
correnti di fuga irregolari, ma in determinate condizioni di funzionamento (p.es.
durante l'autotest dei dispositivi di protezione) possono verificarsi correnti di fuga in
grado di far scattare un "normale" interruttore di protezione FI 30 mA.
L'impedenza di rete sul punto d'installazione del Sunny Boy 4200TL Multi-String deve
essere inferiore a 1 Ohm, affinché i dispositivi di protezione possano mantenere la
piena efficacia. Inoltre si consiglia di dimensionare la sezione della linea in modo
che al raggiungimento della potenza nominale le perdite di linea non superino l'1%.

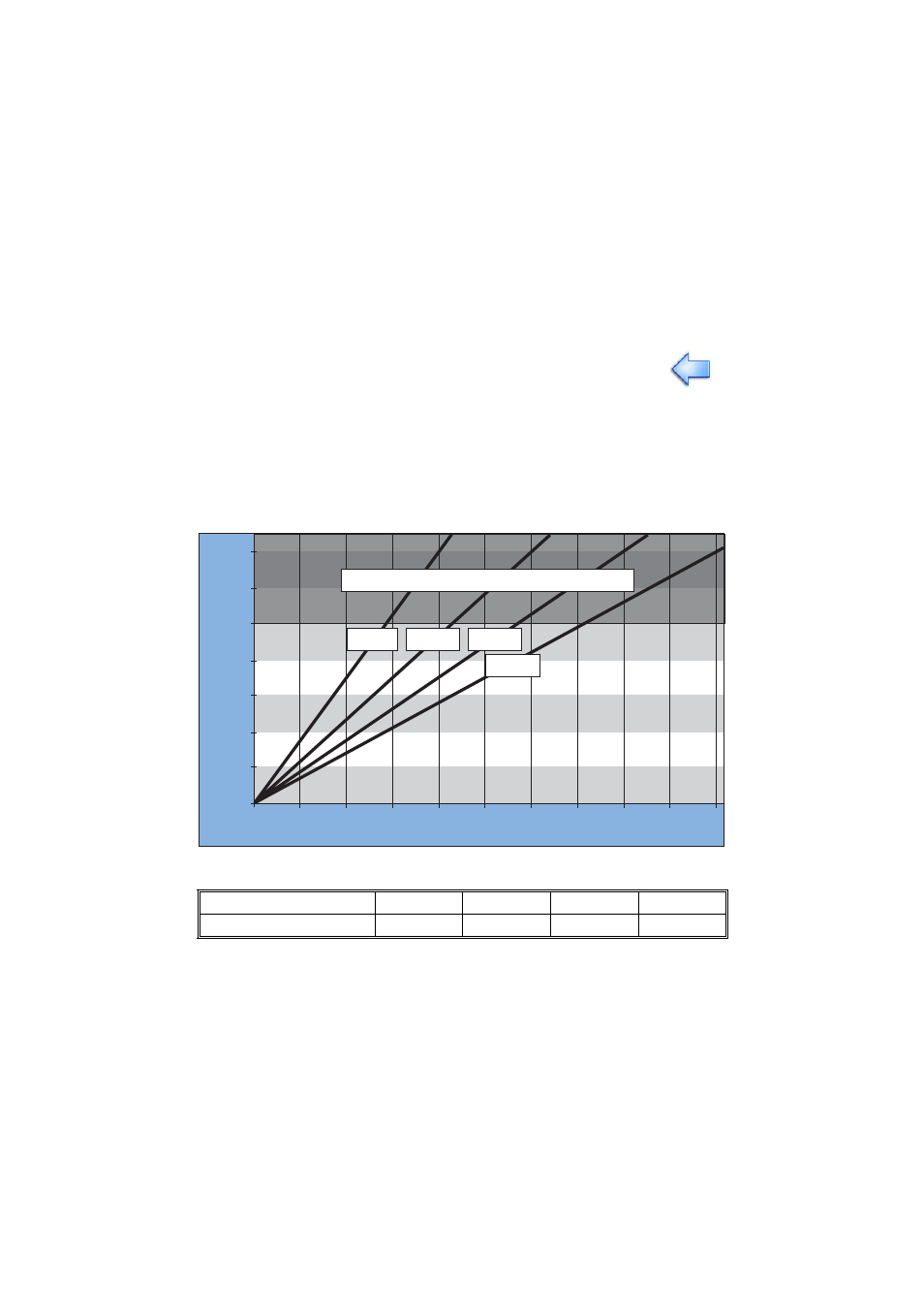

Il seguente grafico illustra le perdite di conduzione in rapporto alla lunghezza e alla
sezione della linea:
Ne risultano le seguenti lunghezze massime per ogni sezione:
Nel caso in cui un interruttore di protezione FI sia obbligatorio deve
essere utilizzato un interruttore con caratteristica di scatto di 100 o più di
100 mA.
Sezione della linea 4,0 mm² 6,0 mm² 8,0 mm² 10,0 mm²
Lunghezza max. 14 m 21 m 28 m 35 m
0,0%
0,2%
0,4%
0,6%
0,8%
1,0%
1,2%
1,4%
Lunghezza della linea
5 m 10 m 20 m 30 m 40 m 50 m
Perdita
0 m 15 m 25 m 35 m 45 m
4,0 mm² 6,0 mm² 8,0 mm²
10,0 mm²
Non utilizzate linee con perdite superiori all’1,0 %
