1. Aprire l'inverter come descritto nel capitolo 7.1.

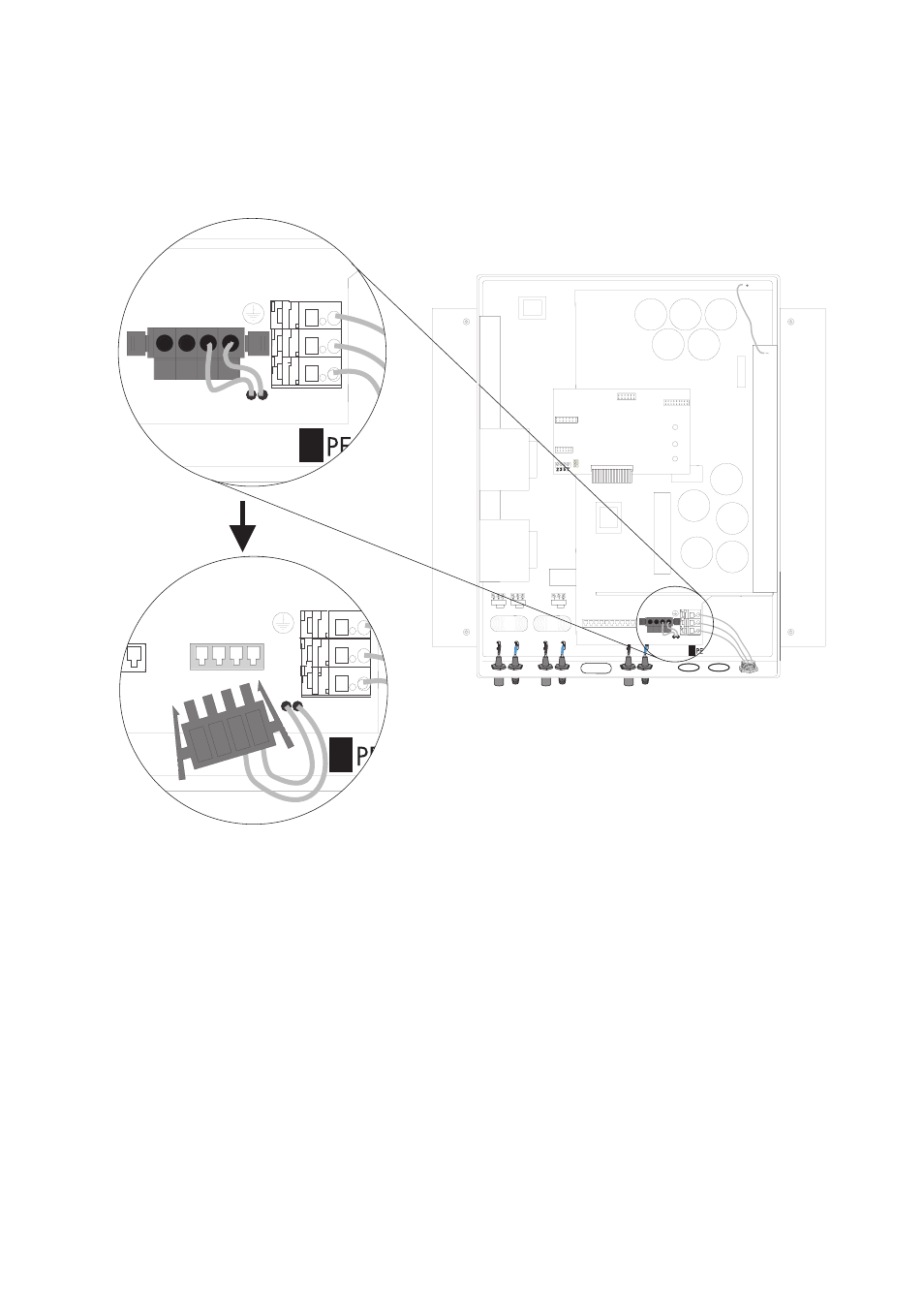

2. Comprimere i fermi laterali del connettore a spina ed estrarlo dal basso, come
nella figura.
3. Inserire il modem NLM Piggy-Back sulla scheda (F). Non devono essere inseriti
dei jumper.
4. Inserire il supporto in dotazione (G) dell'alimentatore di potenza PLC nell'ingresso
raffigurato nell'immagine (sulla destra). Il supporto deve scattare in posizione in
modo udibile.
5. Successivamente, inserire l'alimentatore di potenza PLC (H) nell'ingresso
raffigurato nell'immagine. L'alimentatore di potenza PLC deve scattare in
posizione in modo udibile.
6. Inserire il connettore a spina nell'ingresso libero dell'alimentatore di potenza PLC.
7. Chiudere il Sunny Boy come descritto nel capitolo 7.2.
