SMA Technologie AG Requisiti per l'installazione
Istruzioni per l'installazione SBTLHCMS-IIT080413 Pagina 19
5.3.1 Perdite di conduzione
L'impedenza di rete della linea CA non deve superare 1 Ohm. Questo è importante tra
l'altro per un funzionamento corretto del monitoraggio dell'impedenza. Inoltre si
consiglia di dimensionare la sezione della linea in modo che le perdite di conduzione

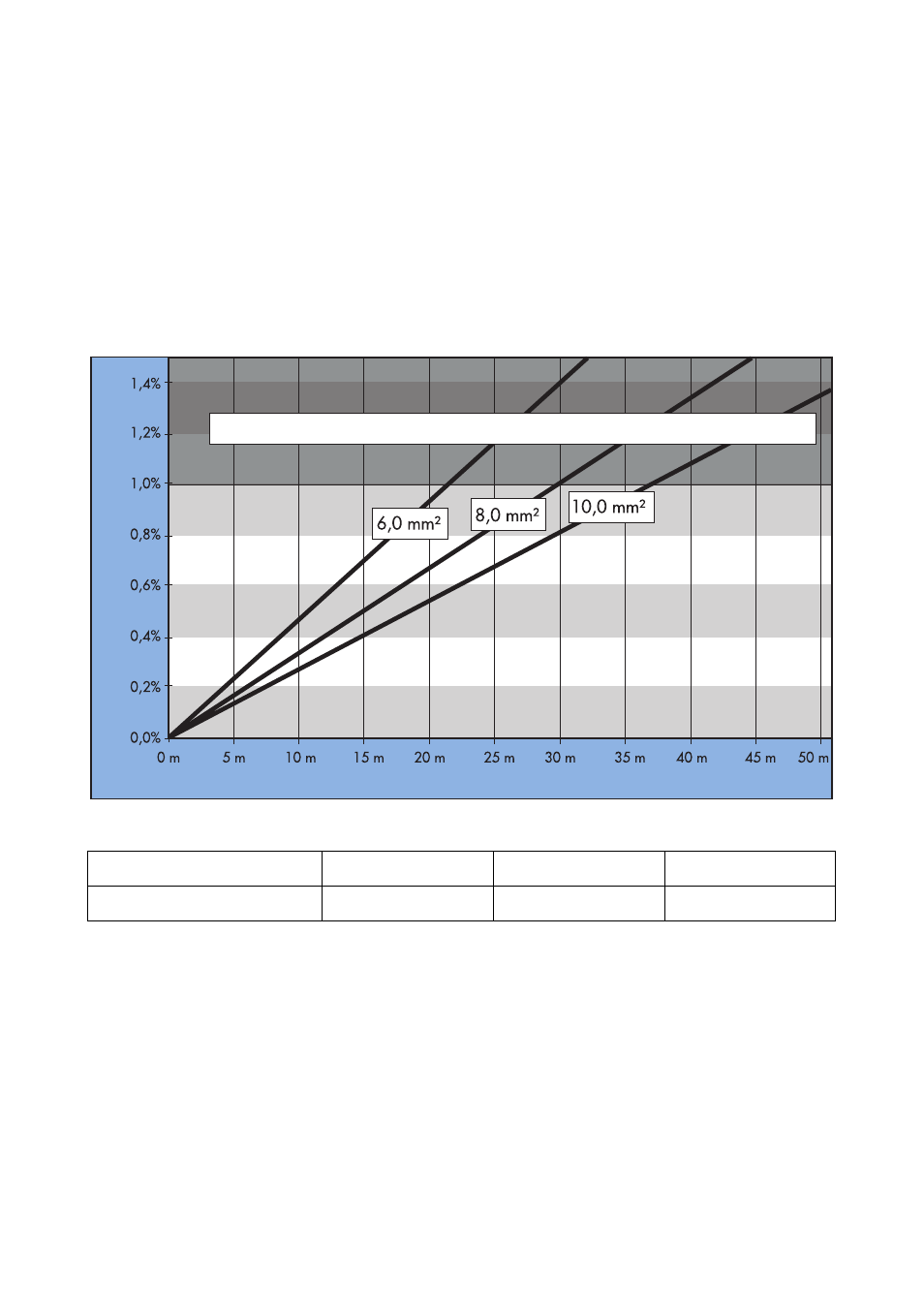

alla potenza nominale non superino l'1%. Il seguente grafico illustra le perdite di
conduzione in funzione della lunghezza e sezione della linea: Vengono utilizzate linee
a più fili con un conduttore di andata e ritorno in rame.
Sunny Boy SB 4200TL HC-IT Multi-String
Le seguenti lunghezze massime di linea sono possibili per le diverse sezioni delle linee:
Sezione della linea 6,0 mm² 8,0 mm² 10,0 mm²
Lunghezza max. 22 m 30 m 37 m
Non utilizzare linee con perdite superiori all'1,0 %
Lunghezza della linea
P
e
rd
it
e di
c
o
n
d
u
zione
