Installazione SMA Technologie AG
Pagina 24 SBTLHCMS-IIT080413 Istruzioni per l'installazione

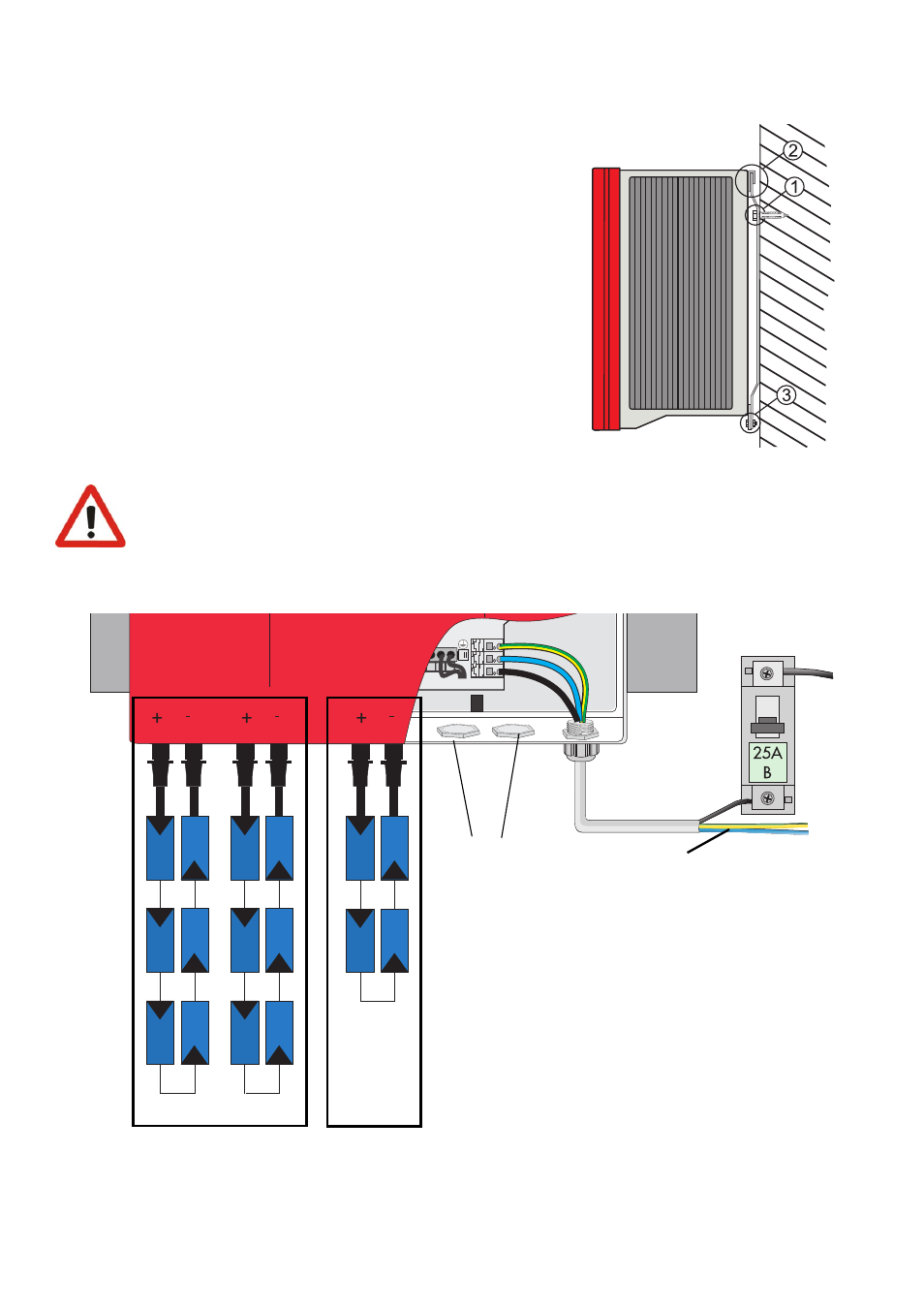

1. Montare il supporto da parete (1). Per tracciare
le posizioni dei fori utilizzare il supporto come
dima.
2. Collocare ora il Sunny Boy sul supporto con i
suoi risvolti di fissaggio superiori nel supporto
da parete (2) in modo che non subisca
spostamenti laterali.
3. Assicurare il Sunny Boy contro il sollevamento
avvitando la vite M6x10 in dotazione sul foro
filettato in basso al centro (3).
4. Verificare che il Sunny Boy sia ben fisso in sede.
6.2 Installazione elettrica
La seguente figura illustra schematicamente il cablaggio completo del Sunny Boy:
Avviso!
È indispensabile verificare la polarità prima di collegare le stringhe!
String A String B
Collegamento CA,
max. 10 mm²
Apertura per
la
comunicazion
e opzionale
