SMA TEMPSENSOR-AMBIENT - Manuale (Pagina 8)

Collegamento elettrico SMA Solar Technology AG
8 TempsensorAmb-IIT110610 Istruzioni per l’installazione
5 Collegamento elettrico
Consigli per i cavi
La lunghezza e la qualità dei cavi influiscono sulla qualità del segnale. Osservare le seguenti
avvertenze per il cablaggio al fine di ottenere una buona qualità del segnale.
Esterni
Per esterni utilizzare un cavo con le seguenti caratteristiche:
• Sezione: minimo 4 x 0,25 mm
2
, minimo 4 x AWG 24
• Diametro esterno del cavo: minimo 4,5 mm, massimo 7 mm
• Resistente ai raggi UV
SMA Solar Technology AG raccomanda i seguenti tipi di cavi:
• Cavo Lapp: UNITRONIC S-LifY11Y 4 x 0,34 mm
2
• Cavo Lapp approvato MTW: UNITRONIC S-LifY11Y 4 x 0,34 mm
2
Interno
Se per l'utilizzo in esterno si protegge il cavo dai raggi UV utilizzando un'apposita canalina, è
possibile utilizzare un cavo non resistente ai raggi UV dalle caratteristiche summenzionate.
SMA Solar Technology AG raccomanda i seguenti tipi di cavi:
• Cavo Lapp: Unitronic LiYY 4 x 0,5 mm
2
• Cavo Lapp approvato MTW: UNITRONIC LiYY UL/CSA 4 x AWG 22/7
• Cavo Helu: TRONIC LiYY 4 x 0,5 mm
2

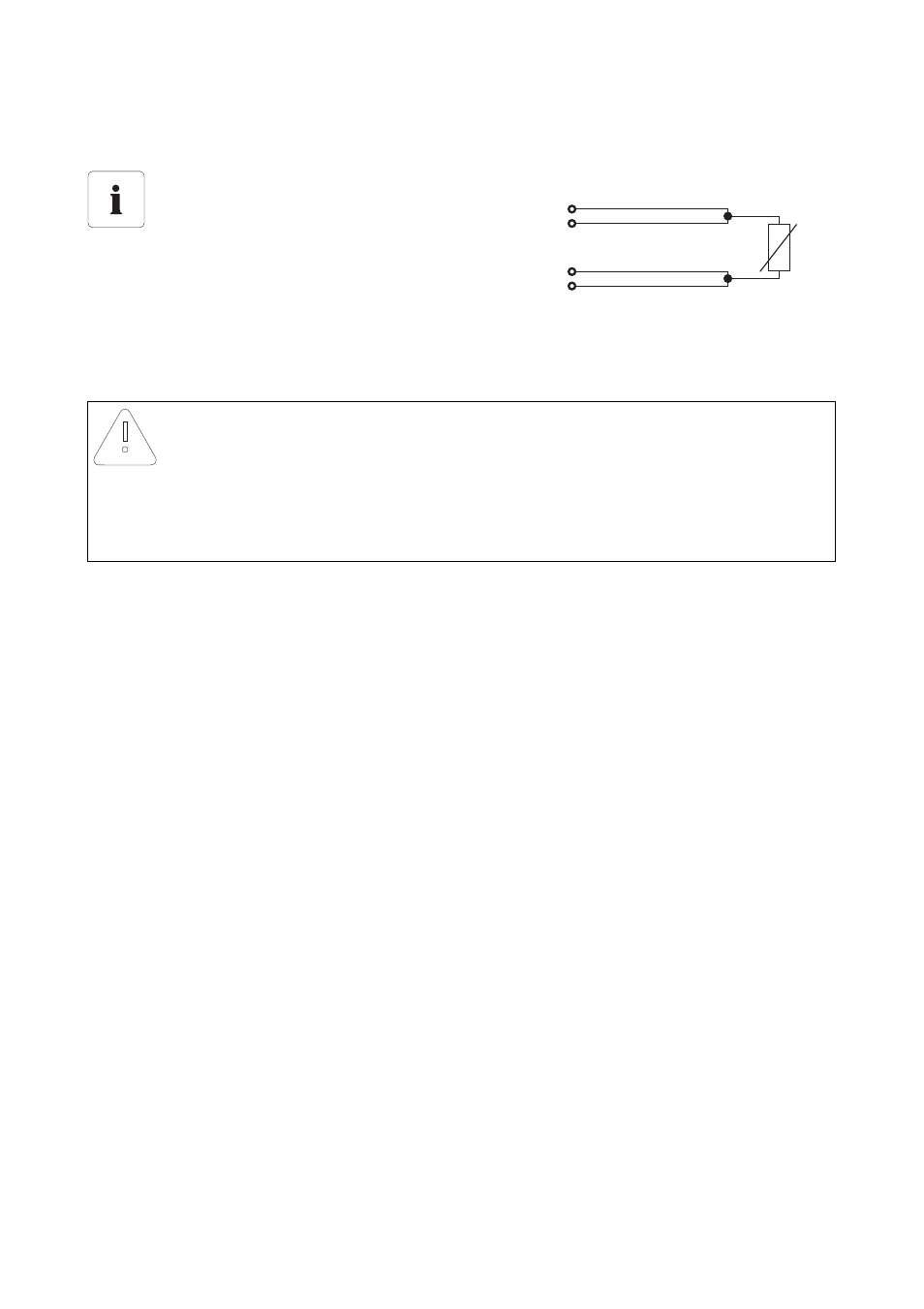

Tecnica a 4 conduttori
Per compensare errori di misurazione dovuti a
resistenze di linea, prevedere un collegamento
del sensore di temperatura tramite tecnica a 4
conduttori. Con questo collegamento la
conduzione della corrente e la misurazione della tensione hanno luogo su due coppie di
linee separate. La lunghezza della linea non deve superare i 30 m.
AVVISO
Danneggiamento del sensore di temperatura ambiente a causa di infiltrazione
di liquidi.
Per collegare il sensore di temperatura ambiente utilizzare solo cavi con diametro minimo
pari a 4,5 mm
2
. In questo modo si evita che il sensore di temperatura ambiente venga
danneggiato dall'infiltrazione di liquidi (accumulatisi ad es. in seguito a pioggia o neve).
