Collegamento elettrico SMA Solar Technology AG
10 TempsensorAmb-IIT110610 Istruzioni per l’installazione
5.2 Collegamento del sensore di temperatura ambiente al
Sunny SensorBox
Il collegamento del sensore di temperatura ambiente viene realizzato sull'uscita "F6: TmpAmp" del
Sunny SensorBox. Procedere come segue:
1. Aprire gli sportelli del Sunny SensorBox facendo presa sulle rientranze.
2. Allentare le viti negli angoli del Sunny SensorBox e aprire il coperchio dell'involucro verso il lato
sinistro. Il coperchio è collegato alla parte inferiore dell'involucro da ganci.

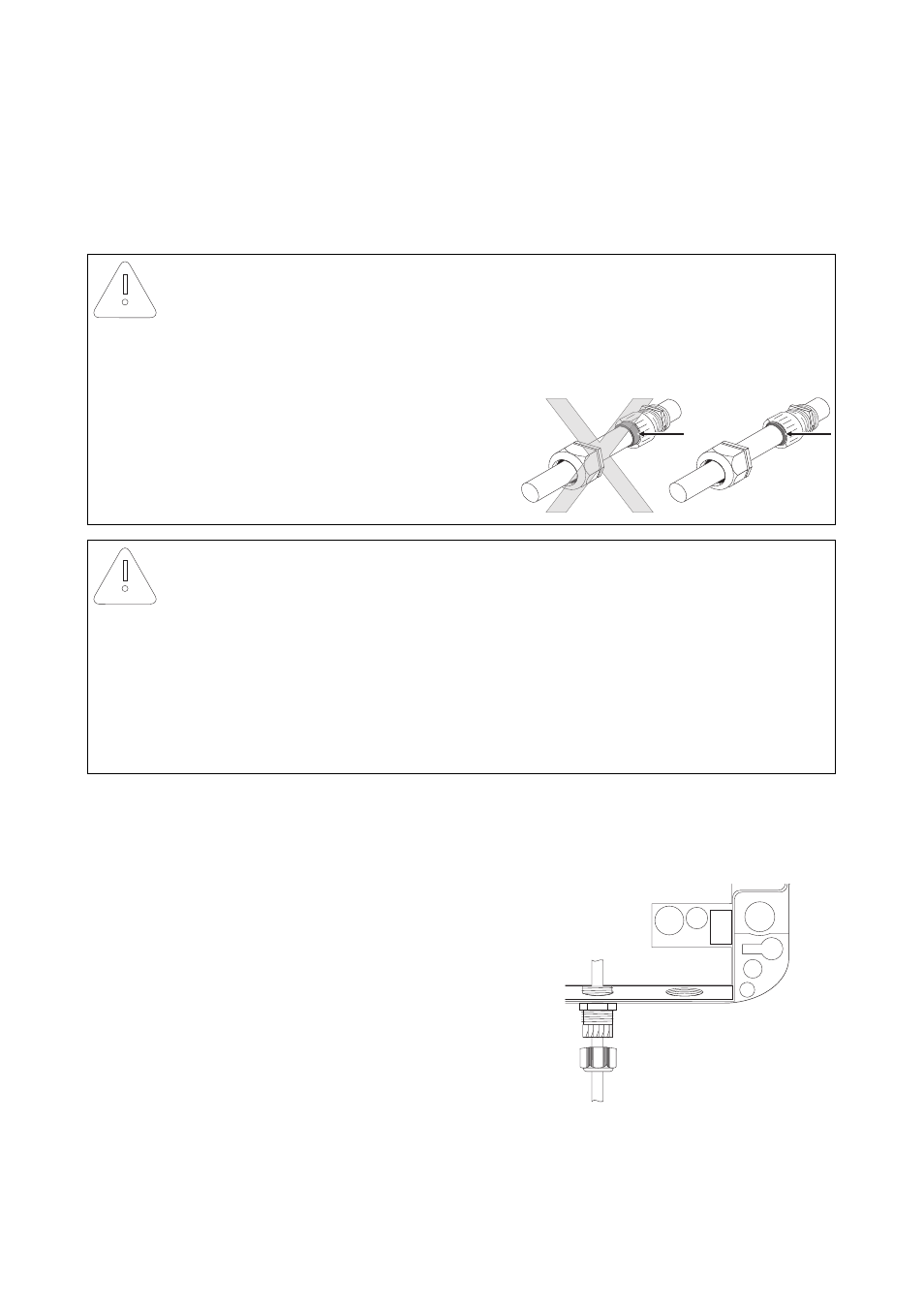

3. Svitare il dado a risvolto del raccordo a vite del
cavo in basso al centro del Sunny SensorBox ed
estrarre il tappo cieco.
4. Tirare il cavo del sensore di temperatura ambiente
facendolo passare attraverso il dado a risvolto e
serrare fino in fondo il raccordo a vite del cavo del
Sunny SensorBox.
AVVISO!
Danneggiamento del Sunny SensorBox in seguito a infiltrazione di liquidi.
• Durante gli interventi all'esterno assicurarsi che liquidi, accumulatisi ad es. in seguito
a pioggia o neve, non penetrino nel Sunny SensorBox aperto.
• Nell'introdurre o rimuovere il cavo
attraverso il raccordo a vite, assicurarsi
che la guarnizione del passacavi rimanga
correttamente nella sede del raccordo a
vite stesso.
AVVISO!
Danneggiamento del Sunny SensorBox dovuto a porosità della guarnizione in
gomma
La guarnizione in gomma nel coperchio del Sunny SensorBox diventa porosa col passare
del tempo e perde quindi di tenuta quando si apre il Sunny SensorBox. Se trascorsi oltre
5 anni dalla data di messa in servizio il Sunny SensorBox viene aperto, ad es. a scopo di
espansione, si consiglia di sostituire la guarnizione in gomma del coperchio del
Sunny SensorBox. Ordinare in questo caso una guarnizione di riserva prima di procedere
ai lavori di manutenzione.
