SMA TEMPSENSOR-AMBIENT - Manuale (Pagina 11)

SMA Solar Technology AG Collegamento elettrico
Istruzioni per l’installazione TempsensorAmb-IIT110610 11

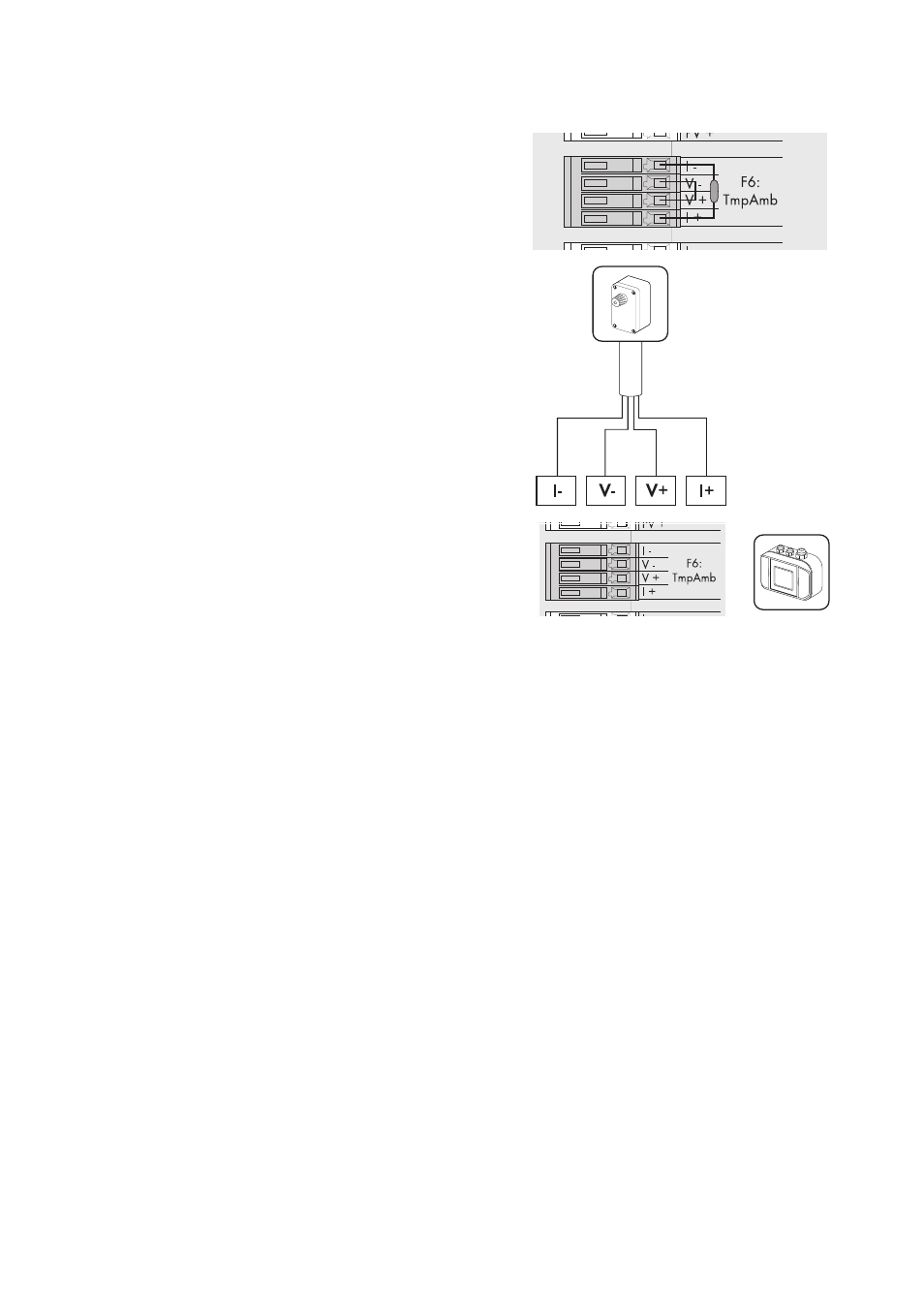

5. Rimuovere la resistenza e il ponticello sul
collegamento "F6: TmpAmb" nel Sunny SensorBox.
6. Collegare il sensore di temperatura ambiente
all'uscita "F6: TmpAmb" del Sunny SensorBox.
Considerare i colori dei fili di cui si è preso nota
precedentemente (vedere pagina 9).
7. Controllare che la guarnizione del passacavi sia
ben fissa nel raccordo a vite del cavo.
8. Per fissare il cavo stringere a mano il dado a
risvolto sul raccordo a vite del cavo
(coppia: 0,8 Nm).
9. Posare il cavo con il materiale di fissaggio adatto.
10. Posare il coperchio dell'involucro del
Sunny SensorBox sulla parte inferiore
dell'involucro.
11. Avvitare le viti a mano (coppia: 1 Nm) nella parte
inferiore dell'involucro.
☑ Il sensore di temperatura ambiente è collegato al Sunny SensorBox.
