SMA Solar Technology AG Collegamento elettrico
Istruzioni per l’installazione MC-BOX-36-IA-IIT105010 25
5.3.3 Collegamento dell'impianto FV
Dimensionamento della linea
Quando si verifica un cortocircuito, la linea non protetta tra Multicluster Box e distribuzione principale
FV è attraversata da correnti di cortocircuito provocate dal generatore. Se il fusibile del generatore
è maggiore del fusibile nel distributore centrale FV, la linea dovrà essere dimensionata in base al
fusibile del generatore.
Per quanto riguarda la protezione della linea in caso di cortocircuito, gli inverter FV e i Sunny Island
possono essere ignorati, poiché, in base alle specifiche costruttive, non costituiscono alcun rischio per
le linee. È garantita in ogni caso la protezione nell'eventualità di sovraccarichi, se le linee verso
l'impianto FV sono dimensionate almeno in base alla potenza di alimentazione dell'impianto FV.
Procedura di collegamento dell'impianto FV
1. Introdurre le linee nel Multicluster Box (vedere capitolo 5.2 ”Introduzione delle linee”
(Pagina 20)).
2. Collegare PE alla barra di messa a terra (vedere capitolo 5.1.3 ”Barra di messa a terra”
(Pagina 19)).

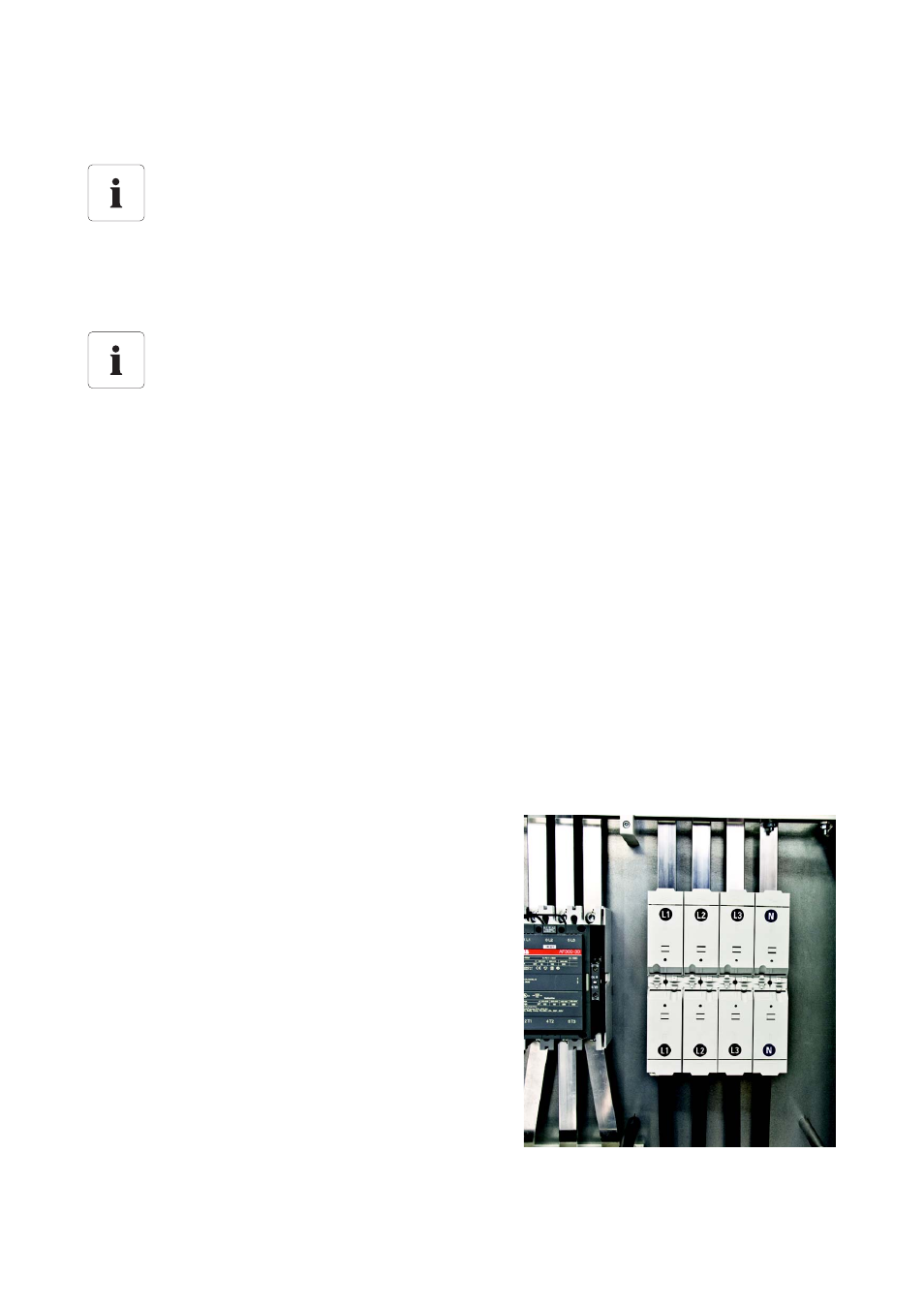

3. Sollevare con cautela le coperture dei morsetti
"MC-X3 PV-System".
Protezione della linea
Il Multicluster Box non sostituisce la distribuzione principale FV. Installare all'interno della
distribuzione principale FV gli interruttori di protezione di linea, a fini di protezione e
separazione degli inverter FV, ed eventualmente un interruttore di protezione dalle correnti
di guasto tra il Multicluster Box e l'impianto FV. A tale riguardo attenersi alle norme e
direttive in vigore nel luogo d'installazione.
Collegamento di altri generatori di energia
Al posto di un impianto FV possono essere collegati al Multicluster Box altri generatori di
energia, quali impianti eolici di piccole dimensioni.
