SMA MC-Box 36 Manuale d'uso
Pagina 22
Collegamento elettrico
SMA Solar Technology AG
22
MC-BOX-36-IA-IIT105010
Istruzioni per l’installazione

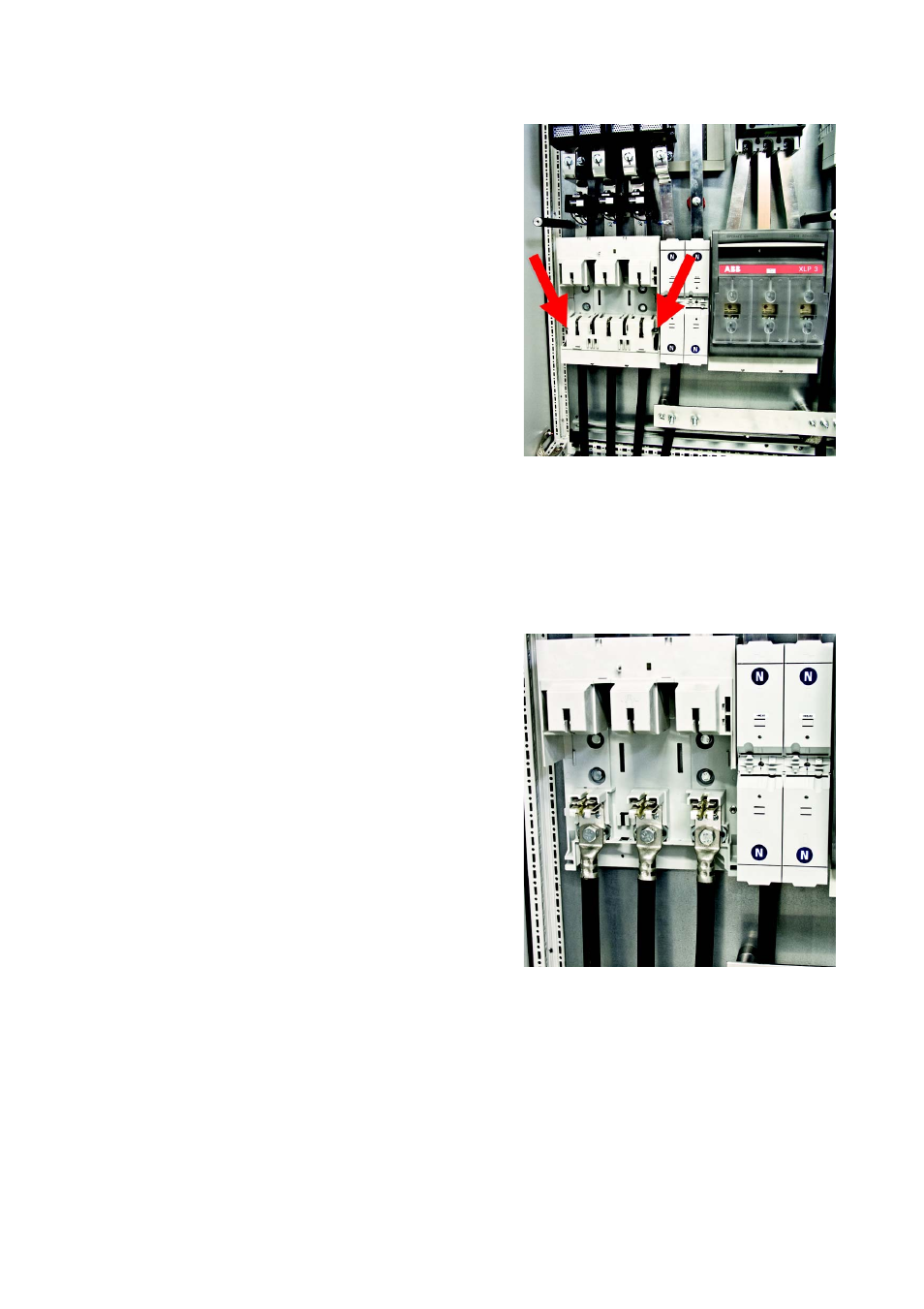

4. Allentare le viti sulla copertura dei morsetti L1, L2 e
L3 e rimuovere quest'ultima.
5. Collegare PE alla barra di messa a terra (vedere capitolo 5.1.3 ”Barra di messa a terra”
6. Sollevare con cautela la copertura del morsetto "MC-X1".
7. Collegare N al morsetto "MC-X1" in base alla siglatura.
8. Abbassare con cautela la copertura del morsetto "MC-X1".
9. Collegare L1, L2 e L3, secondo la siglatura, al
sezionatore di carico con fusibile
"MC‑F1 Generator". Tenere conto del campo
rotante destrorso sul punto di allacciamento del
generatore.
10. Applicare la copertura dei morsetti L1, L2 e L3 e serrare le viti.
11. Inserire il supporto fusibili nel punto di ancoraggio. Premere il supporto fusibili leggermente
verso il basso.
12. Riportare in alto l'impugnatura del supporto fusibili, fino in posizione verticale.
☑ Il generatore è collegato.
