5. Collegare PE alla barra di messa a terra (vedere capitolo 5.1.3 ”Barra di messa a terra”
6. Sollevare con cautela la copertura del morsetto "MC-X2".
7. Collegare N al morsetto "MC-X2" in base alla siglatura.
8. Abbassare con cautela la copertura del morsetto "MC-X2".
9. Collegare L1, L2 e L3, secondo la siglatura, al
sezionatore di carico con fusibile "MC-F2 Loads".

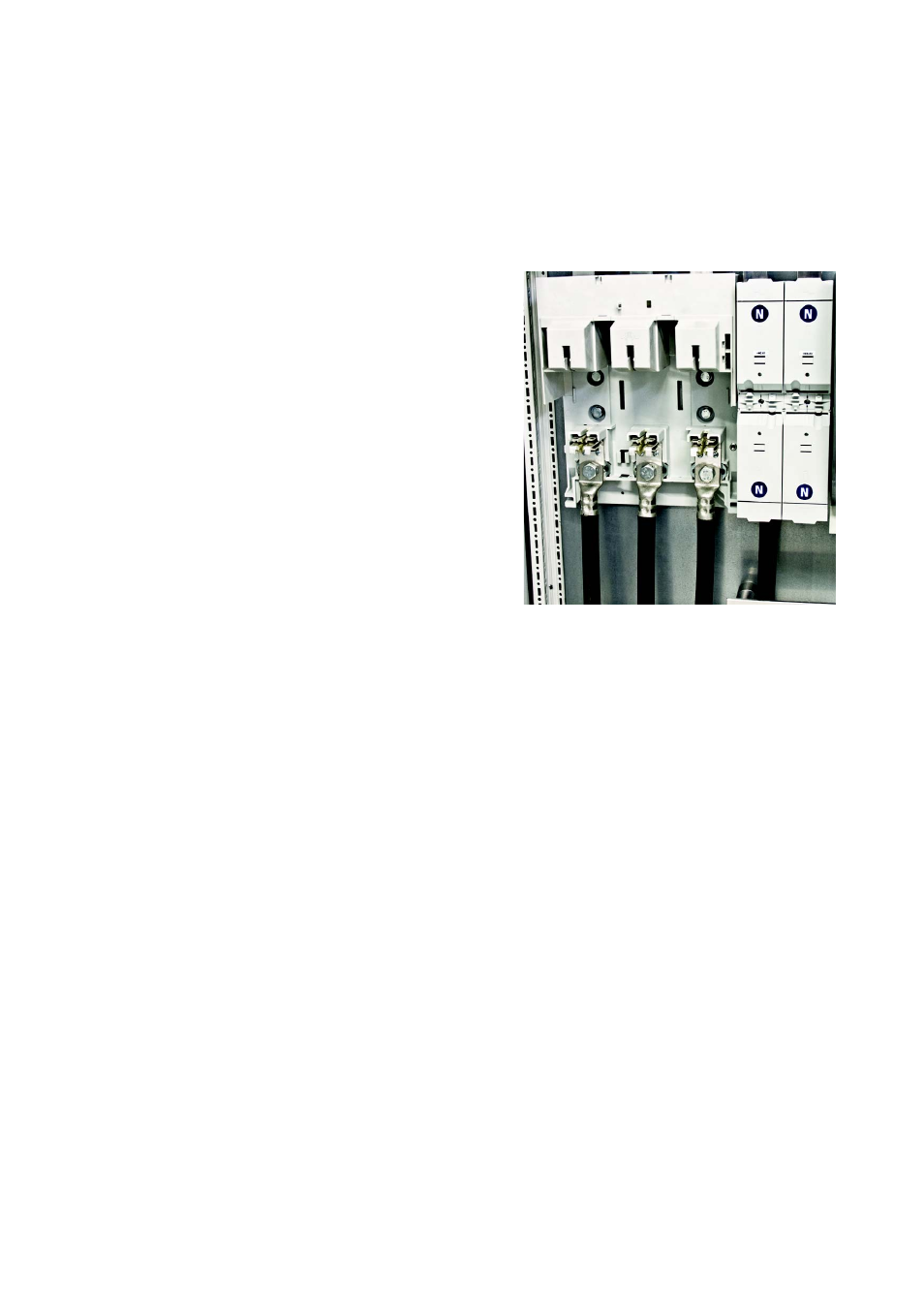

Nella figura è riportato a titolo di esempio il
collegamento del generatore.
10. Applicare la copertura dei morsetti L1, L2 e L3 e serrare le viti.
11. Inserire il supporto fusibili nel punto di ancoraggio. Premere il supporto fusibili leggermente
verso il basso.
12. Riportare in alto l'impugnatura del supporto fusibili, fino in posizione verticale.
☑ Le utenze sono collegate.
